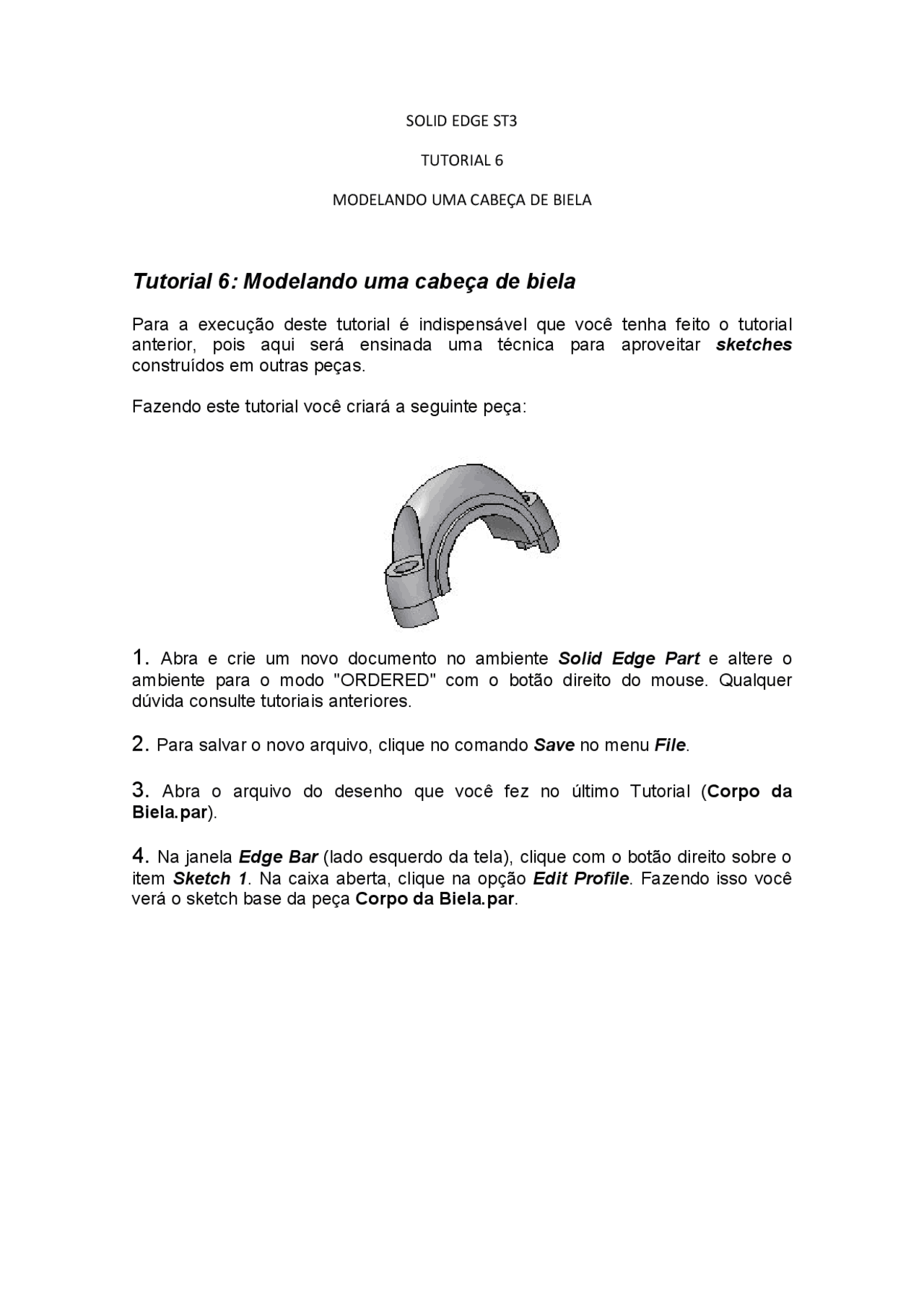

SOLID EDGE ST
TUTORIAL 6
MODELANDO UMA CABEÇA DE BIELA
Tutorial 6: Modelando uma cabeça de biela
Para a execução deste tutorial é indispensável que você tenha feito o tutorial anterior, pois aqui será ensinada uma técnica para aproveitar sketches construídos em outras peças.
Fazendo este tutorial você criará a seguinte peça:
1. Abra e crie um novo documento no ambiente Solid Edge Part e altere o
ambiente para o modo "ORDERED" com o botão direito do mouse. Qualquer dúvida consulte tutoriais anteriores.
2. Para salvar o novo arquivo, clique no comando Save no menu File.
3. Abra o arquivo do desenho que você fez no último Tutorial ( Corpo da
Biela.par ).
4. Na janela Edge Bar (lado esquerdo da tela), clique com o botão direito sobre o
item Sketch 1. Na caixa aberta, clique na opção Edit Profile. Fazendo isso você verá o sketch base da peça Corpo da Biela.par.
5. Clique sobre a opção Select All para selecionar todo o sketch.
6. Clique em Copy.
7. No Menu Switch Windows , clique em Cabeça da Biela.par , para mudar de
arquivo.
8. Clique no comando Sketch
Clique no plano de referência frontal.
9. No Menu Edit clique sobre a opção Paste.
10. Clique em Close Sketch.
11. Clique em Finish novamente.
12. Certifique-se de que o botão Visible and Hide Edges esteja ativado.
13. Clique no comando Extrude
Escolha a opção Last Plane , para que o perfil seja criado no último plano que você desenhou.
15. Com o comando Trim , apague as linhas que estão sobrando, de modo
que reste somente o perfil mostrado na figura.
16. Clique em Close Sketch.
17. Clique nos botões Finite Extend e Symmetric Extend
Digite o valor 20 e tecle Enter.
18. Clique em Finish.
19. Repita o passo 13.
20. Repita o passo 14 , porém clicando sobre as linhas indicadas na figura.
21. Repita o passo 15 , apagando as linhas que sobram de modo a restar
somente o perfil mostrado na figura.
22. Clique em Close Sketch.
23. Repita o passo 17 , porém digite o valor 24 e tecle Enter.
24. Clique em Finish.
25. Clique no comando Round
No campo Select escolha a opção Chain.
28. Clique sobre o comando Hole
Clique sobre o plano que você criou no passo anterior.
29. Clique sobre o botão Hole Options Na janela que será aberta, escolha
as seguintes opções mostradas na figura.
Com estas opções será criado um furo passante de Ø10 mm com um contra-furo de Ø20 mm profundidade de 25 mm a partir do plano em que foi criado.
30. Clique em dois pontos quaisquer da área de desenho.
31. Com o comando Concentric , crie relações de concentricidade entre uma
das circunferências que você criou e uma das laterais arredondadas da cabeça da biela (qualquer dúvida em como usar este comando é só recordar consultando os tutoriais anteriores). Repita o mesmo procedimento na outra circunferência com o outro lado.
36. Com o comando de Seleção , clique com o botão direito do mouse em algum
ponto fora do desenho na área desenho. Vá em Hide All e clique sobre Reference Planes.
Repita o procedimento clicando agora em Sketches.
37. Salve seu trabalho.
Parabéns, você terminou este tutorial. Você já está habilitado a fazer o próximo.
