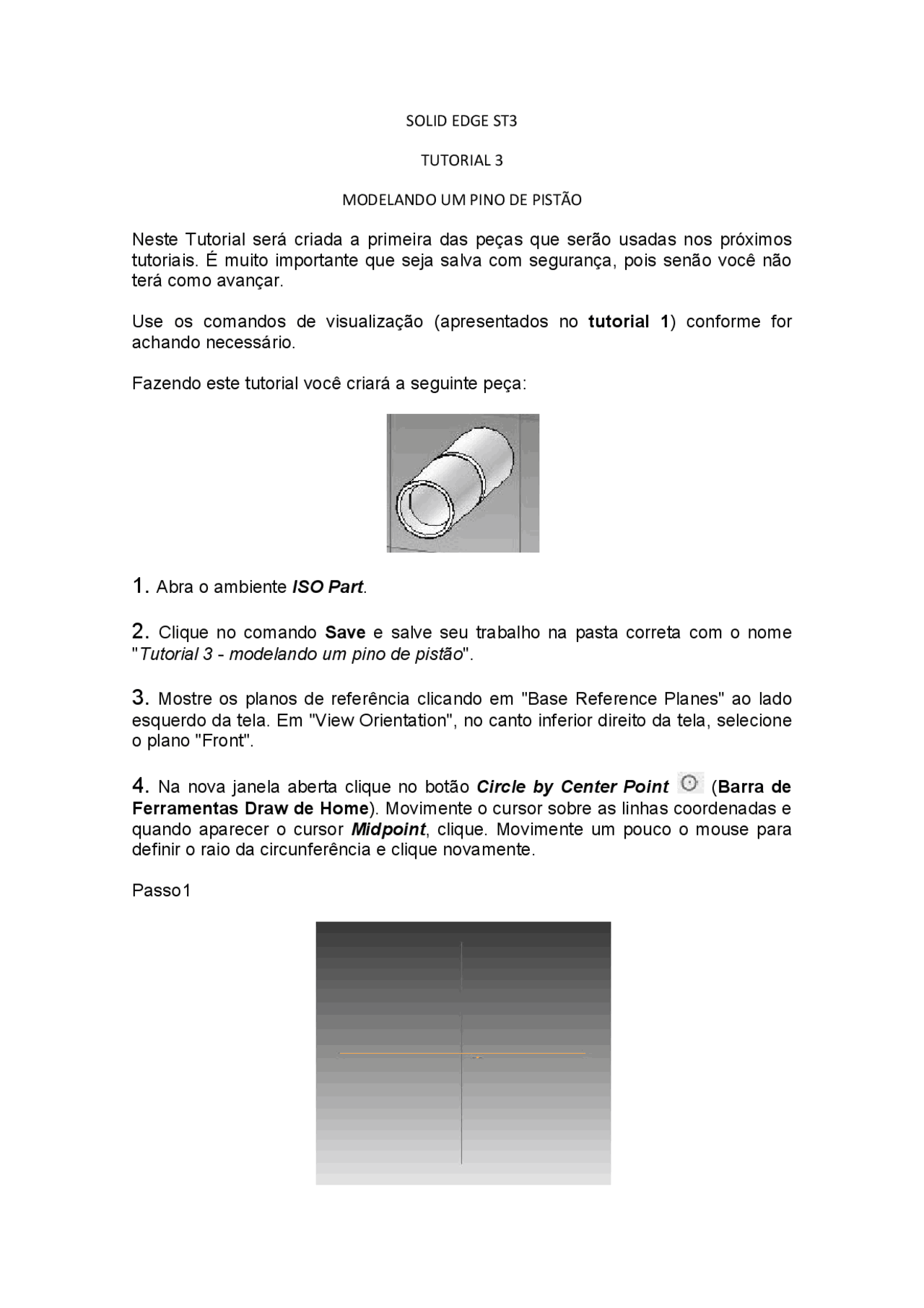

SOLID EDGE ST
TUTORIAL 3
MODELANDO UM PINO DE PISTÃO
Neste Tutorial será criada a primeira das peças que serão usadas nos próximos tutoriais. É muito importante que seja salva com segurança, pois senão você não terá como avançar.
Use os comandos de visualização (apresentados no tutorial 1 ) conforme for achando necessário.
Fazendo este tutorial você criará a seguinte peça:
1. Abra o ambiente ISO Part.
2. Clique no comando Save e salve seu trabalho na pasta correta com o nome
" Tutorial 3 - modelando um pino de pistão ".
3. Mostre os planos de referência clicando em "Base Reference Planes" ao lado
esquerdo da tela. Em "View Orientation", no canto inferior direito da tela, selecione o plano "Front".
4. Na nova janela aberta clique no botão Circle by Center Point ( Barra de
Ferramentas Draw de Home ). Movimente o cursor sobre as linhas coordenadas e quando aparecer o cursor Midpoint , clique. Movimente um pouco o mouse para definir o raio da circunferência e clique novamente.
Passo
Passo 2
Ainda com o comando ativo, crie outra circunferência (concêntrica à primeira) com um diâmetro um pouco maior empregando a mesma técnica, com a qual você desenhou a primeira:
Tecle ESC para finalizar o comando.
5. Clique no comando Smart Dimension ( Barra de Ferramentas
Dimension de Home ).
Clique sobre uma das circunferências posicione a cota na posição desejada e clique novamente.
Repita o procedimento para a outra circunferência.
Tecle ESC para finalizar o comando.
12. Como mostrado nos passos 5 e 6 , cote e edite esta cota para o valor 3:
13. Clique no botão Connect ( Barra de Ferramentas Relate de Home ). Este
comando é empregado para criar relações de conexão entre entidades geométricas.
Movimente o cursor do mouse sobre a circunferência até que apareça o indicador de centro, então clique. Movimente o cursor agora sobre a linha horizontal até que apareça o indicador Point on element e clique novamente:
1° passo:
2° passo:
Resultado:
14. Clique no botão Distance Between ( Barra de Ferramentas Dimension
de Home ).
Posicione o cursor sobre a circunferência. Quando aparecer o indicador de centro clique, clique agora sobre a linha de referência vertical e arraste a cota para cima de modo que ela fique como mostrado na figura:
Clique na face cilíndrica interna do pino e tecle Enter.
Nos campos Setback e Angle digite respectivamente os valores 5 e 10.
Clique sobre as duas arestas mostradas na figura e tecle Enter :
21. Esconda todos os Reference Planes.
22. Salve seu trabalho. Este tutorial está encerrado. Você já pode partir para o
próximo.
