Universidade do Estado do Amazonas
Princípios de Comunicações I Profº José Nilson Cordeiro de Oliveira
PRIMEIRA AVALIAÇÃO
Aluno:

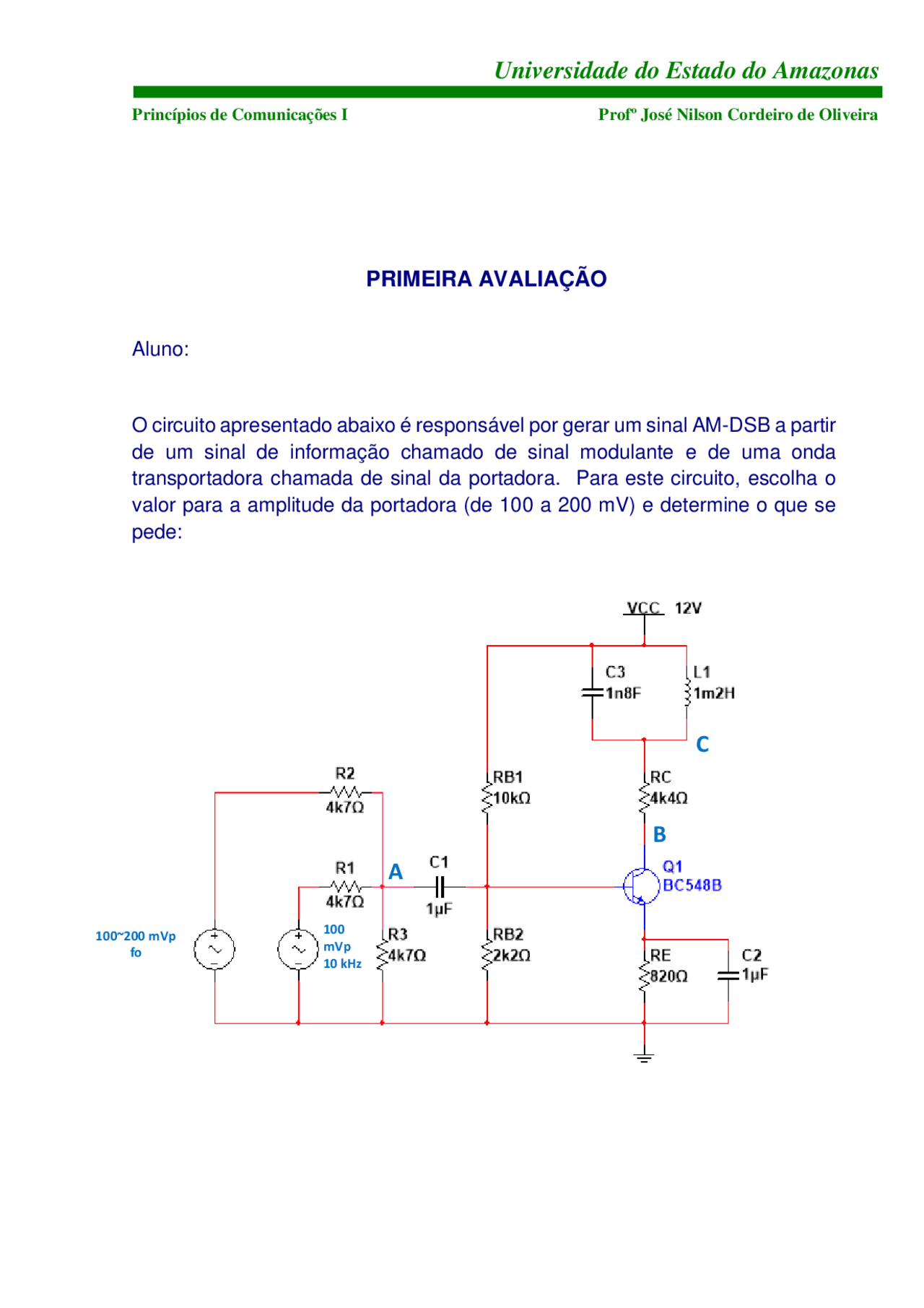

O circuito apresentado abaixo é responsável por gerar um sinal AM-DSB a partir de um sinal de informação chamado de sinal modulante e de uma onda transportadora chamada de sinal da portadora. Para este circuito, escolha o valor para a amplitude da portadora (de 100 a 200 mV) e determine o que se pede:
A
B
C
100 mVp 10 kHz
100 ~200 mVp fo
Universidade do Estado do Amazonas
Princípios de Comunicações I Profº José Nilson Cordeiro de Oliveira
a) Simule o circuito utilizando o Multsim.
b) A frequência de ressonância do Filtro Passa-Faixa. Veja que esta deve ser, portanto, a frequência da Portadora (fo).
c) Desenhe a Resposta em frequência do FPF.
d) As Frequências de corte e a Banda Passante BW do FPF.
e) Desenhe as formas de onda AC nos pontos A, B e C.
f) Desenhe o espectro de amplitude nos pontos A, B e C.
g) Calcule o índice de modulação obtido por este circuito analisando a forma de onda e o espectro no ponto C. (Os resultados devem ser próximos! Pode ser necessário dar bastante zoom). Verifique que este valor difere de Em/Eo, devido à constante de modulação k, que depende do tipo de projeto do circuito, dos componentes empregados e, especialmente, do filtro utilizado no modulador. (Didaticamente assume-se k unitário)
