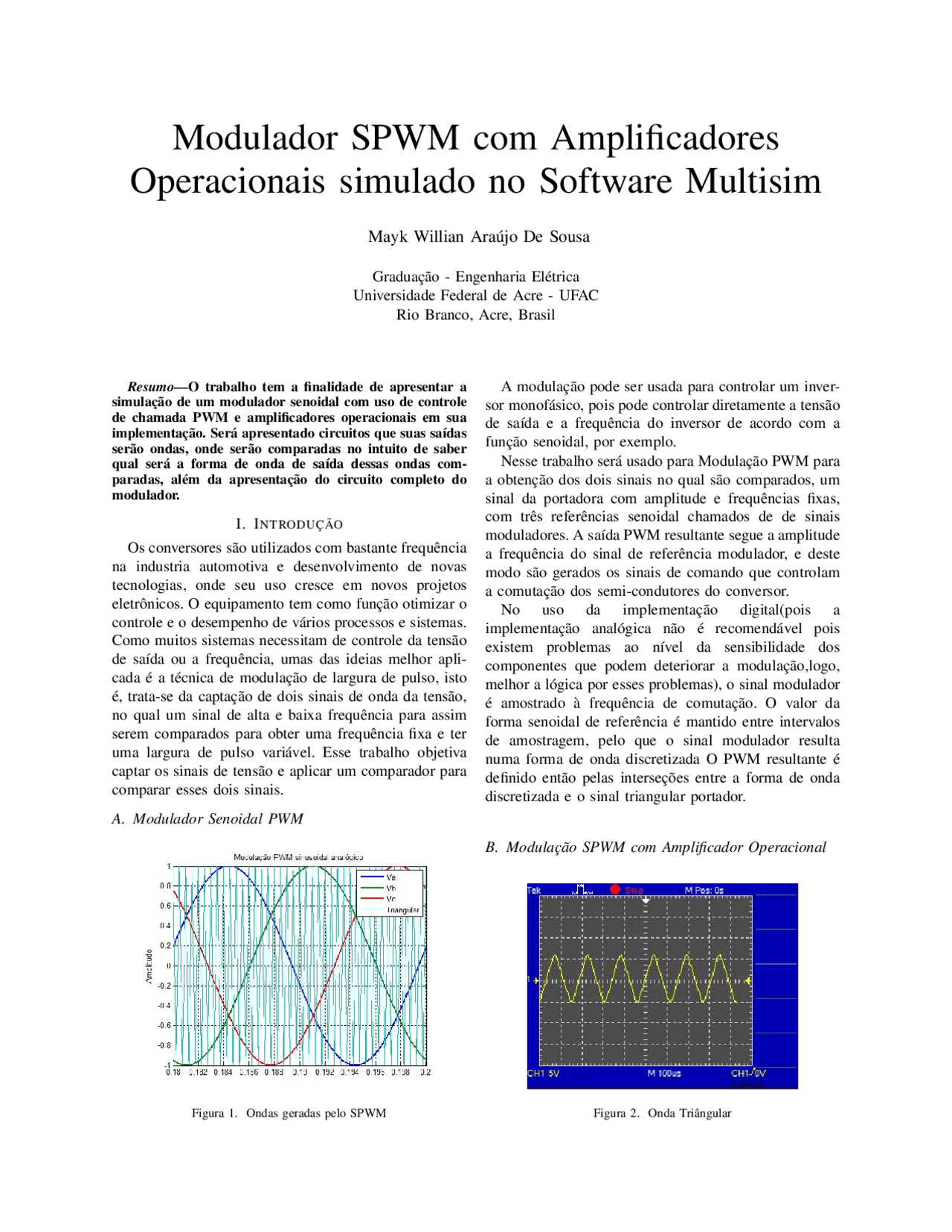

Modulador SPWM com Amplificadores
Operacionais simulado no Software Multisim
Mayk Willian Araújo De Sousa
Graduação - Engenharia Elétrica
Universidade Federal de Acre - UFAC
Rio Branco, Acre, Brasil
Resumo—O trabalho tem a finalidade de apresentar a
simulação de um modulador senoidal com uso de controle
de chamada PWM e amplificadores operacionais em sua
implementação. Será apresentado circuitos que suas saídas
serão ondas, onde serão comparadas no intuito de saber
qual será a forma de onda de saída dessas ondas com-
paradas, além da apresentação do circuito completo do
modulador.
I. IN TRO DUÇ ÃO
Os conversores são utilizados com bastante frequência
na industria automotiva e desenvolvimento de novas
tecnologias, onde seu uso cresce em novos projetos
eletrônicos. O equipamento tem como função otimizar o
controle e o desempenho de vários processos e sistemas.
Como muitos sistemas necessitam de controle da tensão
de saída ou a frequência, umas das ideias melhor apli-
cada é a técnica de modulação de largura de pulso, isto
é, trata-se da captação de dois sinais de onda da tensão,
no qual um sinal de alta e baixa frequência para assim
serem comparados para obter uma frequência fixa e ter
uma largura de pulso variável. Esse trabalho objetiva
captar os sinais de tensão e aplicar um comparador para
comparar esses dois sinais.
A. Modulador Senoidal PWM
Figura 1. Ondas geradas pelo SPWM
A modulação pode ser usada para controlar um inver-
sor monofásico, pois pode controlar diretamente a tensão
de saída e a frequência do inversor de acordo com a
função senoidal, por exemplo.
Nesse trabalho será usado para Modulação PWM para
a obtenção dos dois sinais no qual são comparados, um
sinal da portadora com amplitude e frequências fixas,
com três referências senoidal chamados de de sinais
moduladores. A saída PWM resultante segue a amplitude
a frequência do sinal de referência modulador, e deste
modo são gerados os sinais de comando que controlam
a comutação dos semi-condutores do conversor.
No uso da implementação digital(pois a
implementação analógica não é recomendável pois
existem problemas ao nível da sensibilidade dos
componentes que podem deteriorar a modulação,logo,
melhor a lógica por esses problemas), o sinal modulador
é amostrado à frequência de comutação. O valor da
forma senoidal de referência é mantido entre intervalos
de amostragem, pelo que o sinal modulador resulta
numa forma de onda discretizada O PWM resultante é
definido então pelas interseções entre a forma de onda
discretizada e o sinal triangular portador.
B. Modulação SPWM com Amplificador Operacional
Figura 2. Onda Triângular
