O multitester ou multímetro é o aparelho usado para medir corrente elétrica (DCmA) ou (DCA),
Tipologia: Notas de estudo
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!




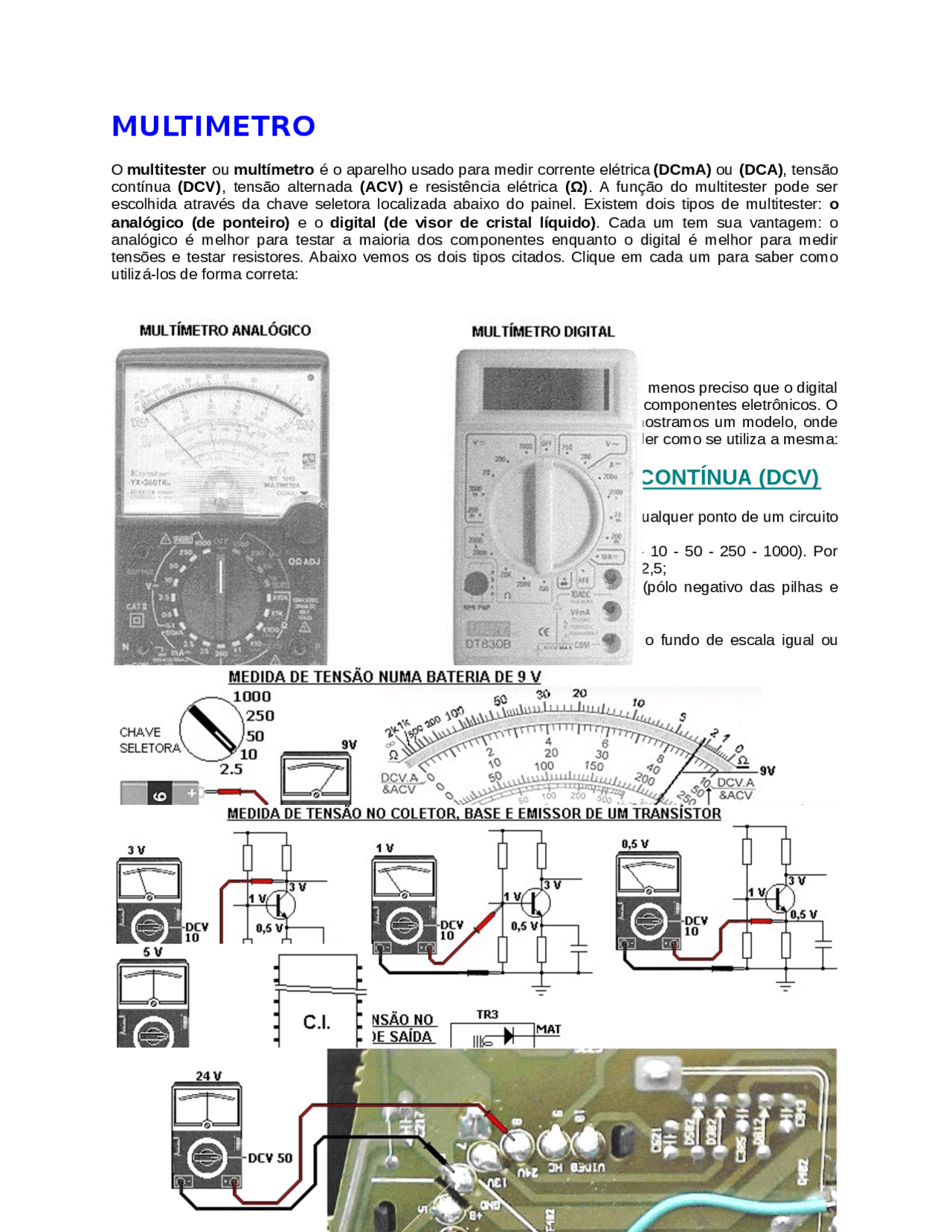

O multitester ou multímetro é o aparelho usado para medir corrente elétrica (DCmA) ou (DCA) , tensão contínua (DCV) , tensão alternada (ACV) e resistência elétrica (Ω). A função do multitester pode ser escolhida através da chave seletora localizada abaixo do painel. Existem dois tipos de multitester: o analógico (de ponteiro) e o digital (de visor de cristal líquido). Cada um tem sua vantagem: o analógico é melhor para testar a maioria dos componentes enquanto o digital é melhor para medir tensões e testar resistores. Abaixo vemos os dois tipos citados. Clique em cada um para saber como utilizá-los de forma correta:
Possui um ponteiro no painel para indicar o valor da unidade a ser medida. É menos preciso que o digital na medida de tensões ou resistências, porém é o mais eficiente no teste de componentes eletrônicos. O ideal é que o multitester analógico tenha a escala de X1 e X10K. Abaixo mostramos um modelo, onde basta clicar em cada função indicada em volta da chave seletora para aprender como se utiliza a mesma:
Esta função pode ser usada para medir a tensão de pilhas, baterias ou em qualquer ponto de um circuito eletrônico como por exemplo nos terminais de um transístor ou CI. Escolher a escala mais próxima acima da tensão a ser medida (DCV 2,5 - 10 - 50 - 250 - 1000). Por exemplo para medir a tensão de uma pilha (1,5 V) usamos a escala de DCV 2,5; Colocar a ponta preta no terra do circuito ou no ponto de menor tensão (pólo negativo das pilhas e baterias); Colocar a ponta vermelho no ponto de maior tensão no circuito; A leitura no painel é feita da esquerda para a direita, usando como base o fundo de escala igual ou parecido com a escala que estiver a chave seletora. Veja abaixo:
MEDIDA DE TENSÃO NOS TERMINAIS DE UM TRANSÍSTOR
Geralmente as tensões no circuito eletrônico são medidas em relação ao terra. Coloque a ponta preta no terra e com a ponta vermelha meça a tensão nos terminais do transístor e compare com o esquema. Veja abaixo:
Coloque na escala DCV mais próxima acima da tensão indicada no pino do CI. Se não estiver marcada, tome como base a tensão do pino de +B (a maior de todas). Coloque a ponta preta no terra e a outra no pino correspondente. Veja abaixo:
Coloque uma ponta preta numa trilha de terra (normalmente as mais largas do circuito) e a vermelha na solda que se quer conferir a tensão, como vemos abaixo:
O procedimento para a medida de tensão alternada é muito parecido com a medida de tensão contínua. As escalas são parecidas, a leitura do painel é feita da mesma forma que a função DCV. A diferença é que a tensão alternada não tem polaridade, portanto a posição das pontas do multitester não alteram em nada a medida. Este teste é feito na rede elétrica ou nos transformadores dos circuitos eletrônicos. Abaixo vemos como é feita a medida de tensão num transformador e também na rede elétrica:
Para este tipo de teste, devemos desligar uma parte do circuito e colocar a ponta vermelha no ponto mais próximo do +B e a preta mais próximo do terra, de tal modo que a corrente do circuito passe por dentro do multitester. Porém este teste não é realizado em consertos de circuitos, devido à dificuldade de colocação das pontas de prova no circuito e ao fato da corrente do circuito não vir indicada nos esquemas dos circuitos. Abaixo vemos como é feito o teste:
Para usar a função de ohmímetro, antes temos de tomar alguns cuidados. Para testar os componentes eletrônicos no circuito, o mesmo deve estar desligado da alimentação. Também não devemos guardar o multitester na função de ohmímetro, em nenhuma das escalas, pois isto acaba rapidamente com as pilhas e baterias. Para saber se o ohmímetro está queimado, coloque a chave em X1 ou X10 e segure nas pontas pela parte metálica. O ponteiro não deve mexer , caso contrário, a escala está queimada (resistor interno X1 geralmente usa um de 18 ohms e X10 um de 200 ohms). Coloque o multitester na escala do ohmímetro apropriada ao componente (X1, X10, X100, X1K ou X10K); Zere o multitester (encoste as pontas e ajuste o potenciômetro do painel até o ponteiro parar no zero) Coloque as pontas no componente, faça a leitura na última fileira de cima do painel e acrescente os zeros da escala que estiver a chave seletora (X1 - leitura direta, X10 - acrescenta um zero, X100 - acrescenta dois zeros e assim por diante). Abaixo vemos como zerar o multitester:
Abaixo tem uma relação de componen tes que ensinaremos a testar com a função de ohmímetro. Basta clicar em cada um para ver como se faz:
Usar a maior escala (X10K ou X1K) e medir o diodo nos dois sentidos. O ponteiro só deve deflexionar num sentido. Como a ponta preta está ligada no positivo das pilhas, o ponteiro irá mexer com a preta no anodo. Se o ponteiro deflexionar nos dois sentidos, o diodo está em curto. Se o ponteiro não deflexionar em nenhum sentido, o diodo está aberto. Veja abaixo:
Começar com a menor escala (X1) e medir nos dois sentidos. Aumente a escala até achar uma que o ponteiro deflexiona e volta. Quanto maior o capacitor, menor é a escala necessária. Este teste é apenas da carga e descarga do capacitor. Veja abaixo
Se o ponteiro não deflexionar ou deflexionar só um pouco, o capacitor está aberto ou esgotado. Se o ponteiro deflexionar e não voltar, o capacitor está em curto. Veja abaixo:
Em X10K, medir nos dois sentidos. No máximo o ponteiro dará um pequeno pulso se o capacitor tiver valor médio. Se tiver valor baixo o ponteiro não moverá. O melhor método de testar capacitor é medi-lo com o capacímetro ou trocá-lo. Abaixo vemos como deve ser feito o teste nestes capacitores usando o ohmímetro.
Este teste é válido para qualquer tipo de capacitor não polarizado (cerâmicos, "styroflex", poliéster, papel, óleo, etc). Apenas os capacitores com valores acima de 4,7 nF darão um pulso perceptível no ponteiro do multímetro.
TESTE DE BOBINAS (INDUTORES)
Em X1, medir os terminais da bobina e o ponteiro deve mexer. Se não mexer, a bobina está aberta (interrompida). Veja abaixo o estado das bobinas testadas:
Na escala de X1 ou X10, medir os terminais aos pares ou aos grupos. Nos transformadores usados nos rádios, o primário tem muito maior resistência que o secundário. Abaixo vemos o teste:
Se o ponteiro não deflexionar no primário ou no secundário, o transformador está queimado. Veja abaixo:
Use uma escala adequada ao valor indicado no corpo da peça, assim como nos resistores (X1 a X10K). Zere o multitester e meça inicialmente os dois terminais da ponta do potenciômetro. Deve indicar o valor da peça. Se o ponteiro não mexer, a peça está aberta. A seguir, meça cada ponta com o terminal e gire o eixo devagar. A variação da resistência deve ser uniforme. Se o ponteiro der saltos bruscos, a peça está suja ou com a pista de grafite gasta. Abaixo vemos o teste deste componente
Observação - Em caso de sujeira num potenciômetro, basta limpá-lo com um spray lubrificante (WD40).
TESTE DE FUSÍVEIS E CHAVES
Estes dois componentes devem ser testados em X1 e o ponteiro deve ir até o zero. No caso da chave, esta deve estar ligada. Se o ponteiro não deflexionar, o componente está com defeito. No caso da chave, aberta , no caso do fusível, queimado. Veja abaixo:
O multitester também pode ser usado para testar outros tipos de componentes, tais como LEDs, bobinas de rádio, fios, etc. Abaixo vemos alguns destes testes:
Coloque o multitester em X10K, e verifique se o gate (G) conduz com algum dos terminais restantes dreno (D) e source (S). Se o gate conduzir com algum dos outros terminais, o MOSFET está em curto. Abaixo observamos o teste:
Observe como aplicando a ponta preta no gate, o MOSFET dispara, ou seja, passa a conduzir nos dois sentidos entre dreno e source. Aplicando a ponta vermelha no gate, o MOSFET volta a sua condição inicial, ou seja, só conduz num sentido entre dreno e source (devido a um diodo interno).
Possui um visor de cristal líquido o qual já indica o valor medido diretamente. Abaixo temos um exemplo deste tipo com as funções indicadas na chave seletora. É só clicar em cada função para saber como usá-la:
Coloque a chave na escala DCV mais próxima acima da tensão a ser medida. Ponha a ponta preta no terra ou qualquer outro ponto com potencial mais baixo e a vermelha no ponto de tensão mais alta. A leitura será próxima ao valor indicado.Isto dependerá da precisão mo muiltitester. Veja abaixo:
Coloque a chave na escala ACV mais próxima acima da tensão a ser medida. A maioria dos multímetros digitais só têm duas escalas ACV: até 200 V e até 750 V. Meça a tensão não se importando com a polaridade das pontas. A tensão alternada nos circuitos eletrônicos costuma ser medida na entrada da rede ou nos secundários do transformador de alimentação do mesmo. Abaixo vemos como é feito este tipo de teste:
Para usar o amperímetro, coloque a chave seletora na escala mais próxima acima da corrente a ser medida. Para isto é necessário saber qual a corrente que passa pelo circuito. Interrompa uma parte
