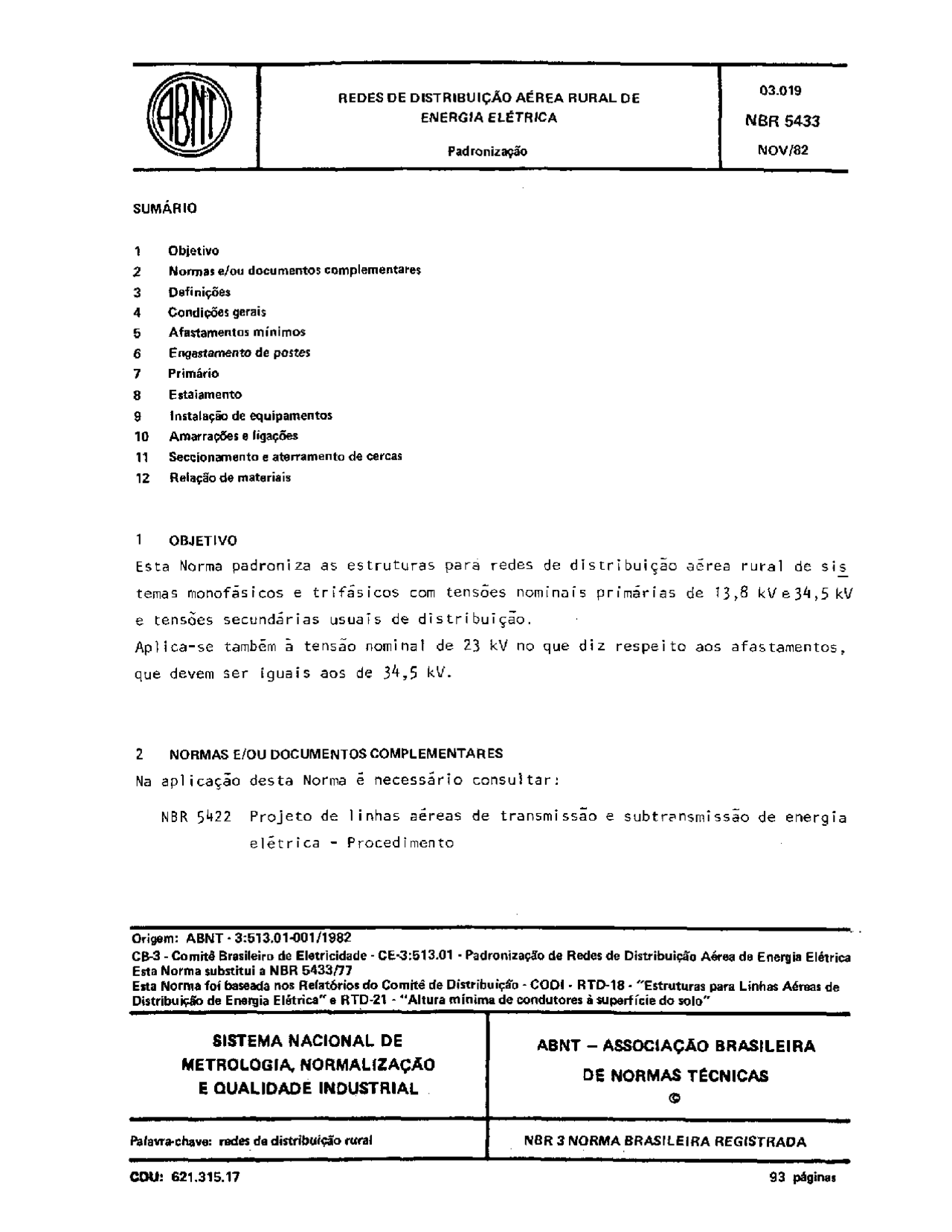

REDES DE DISTRIBUIÇÃO AÉREA RURAL DE 03.019 ENERGIA ELÉTRICA NBR 5433 Padronização Nov/82 SUMÁRIO Objetivo Normas e/ou documentos complementares Definições Condições gerais Afastamentos mínimos Engastamento de postes Primário Estaiamento Instalação de equipamentos cosa non 10 Amarrações e ligações 11 Seccionamento e aterramento de cercas 12 Relação de materiais 1 OBJETIVO Esta Norma padroniza as estruturas para redes de distribuição aérea rural de sis temas monofásicos e trifásicos com tensões nominais primárias de 13,8 kVe 34,5 kV e tensões secundárias usuais de distribuição. Aplica-se também à tensão nominal de 23 kV no que diz respeito aos afastamentos, que devem ser iguais aos de 34,5 kV. 2 NORMAS E/OU DOCUMENTOS COMPLEMENTARES Na aplicação desta Norma & necessário consultar: NBR 5422 Projeto de linhas aéreas de transmissão e subtransmissão de energia elétrica - Procedimento Origem: ABNT - 3:513.01-001/1982 iro de Eletricidade - CE-3:513.01 - Padronização de Redes de Distribuição Aérea de Energia Elétrica a NBR 5433/77 Esta Norma foi bassada nos Relatórios do Comité de Distribuição - COD! - RTD-18 - “Estruturas para Linhas Aéreas de Distribuição de Ensrgia Elátrica” e RTD-21 - “Altura mínima de condutores à superfície do solo” SISTEMA NACIONAL DE ABNT — ASSOCIAÇÃO BRASILEIRA METROLOGIA, NORMALIZAÇÃO DE NORMAS TÉCNICAS E QUALIDADE INDUSTRIAL e Palavra-chave: redes da distribuição rural NBR 3 NORMA BRASILEIRA REGISTRADA CO 621,315.17 93 páginas NBR 5433/1982. NBR 5460 - Eletrotécnica e eletrônica - Sistemas elétricos de potência - Termi nologia N8R 6547 - Eletrotécnica e eletrônica - Ferragens para linhas aéreas - Termino logia NBR 5434 - Redes de distribuição aêrea urbana de energia elétrica- Padronização 3 DEFINIÇÕES Os termos técnicos utilizados nesta Norma estão definidos nas NBR-5460 e NBR-6547. 4 CONDIÇÕES GERAIS 4.1 Para situações regionais especiais não previstas nesta Norma, tais como areas com acentuada presença de substâncias corrosivas e poluidoras ou onde necessária a preservação do meio ambiente, pode-se adotar, provisoriamente, soluções prôprias atê o desenvolvimento das etapas complementares da padroniza, ção, 4.2 As redes rurais podem ser construídas com ou sem neutro, conforme as con veniências técnico-econômicas de cada caso. Desta forma, o neutro foi apresen tado em linha tracejada, não constando das listas de materiais as quantidades correspondentes, 4.3 Nesta padronização, foram consideradas redes rurais com condutores nús de alu mínio com alma de aço (CAA) nas seções indicadas na Tabela 1. TABELA 1 — Condutores (CAA) para redes rurais seção (mm?) 21,14) 33,64) 53,55] 67,40) 84,99] 107,21/135,18/170,30]201,19 Bitola (AM /NCH) h 2 | w0| 2/0 | 340 | 4/0 |266,8 [336,4 |397,5 4.4 Não sendo prático prever nesta Norma os diversos casos possíveis de aconte cerem numa construção e os desenhos das instalações sendo básicos, o projeto de vera eventualmente alterar ou complementar detalhes para atender casos particu lares. NBR 5433/1982 4.16 As estruturas NJ), N2 e Nº com cruzeta de 2000 mm nas tensões de 23 kV e 34,5 kV somente se aplicam em poste com dimensão (largura ou diâmetro) de até 135 mm no ponto de fixação da cruzeta. Para postes com dimensões superiores a este limite, adotar as seguintes alternativas: a) NI - utilizar MI; b) N2 - utilizar M2; c) nt - utilizar M4 ou N4 com pino de topo ou pino para isolador conven! entemente afastado do poste para o jampe da fase central. 4,17 Nas estruturas com encabeçamento do condutor neutro, recomenda-se: a) aterrar O neutro neste ponto; b) à critério da Empresa, utilizar isolador roldana, observando-se as Ii mitações mecânicas do mesmo. 4.18 Não constam da lista de material as quantidades correspondentes às estru turas indicadas como alternativas. 4.19 Nas listas de materiais as quantidades de arruelas foram relacionadas con siderando-se o parafuso de rosca dupla. Se utilizado o parafuso de cabeça qua drada as quantidades devem ser ajustadas convenientemente, 4.20 As dimensões das Figuras são em milímetros, salvo indicação contrária. 5 AFASTAMENTOS MÍNIMOS 5.1 Os afastamentos mínimos constam das Tabelas 2 a 5 e das Figuras | a 9. 5.2 Os afastamentos mínimos, indicados nas Tabelas e Figuras a seguir, podem ser aumentados, convenientemente, dependendo das condições de operação e manuten ção da rede. NBR 5433/1982 5 TABELA 2 - Distância entre condutores de circuitos diferentes Tensão nominal Distância mínima (mm) E (v) o treatto a SUperior E< 600 600< E x 15000 [15000 < E < 35000 Circuito Ra inferior na Comunicação | 600 1500 1800 E< 600 eoo 800 1000 600 < E 4 15000 : - 800 900 15000 2 [| Iso Ez 150 ds E | 88 Sé S. Se p E) rec) SIT. a a so / e sê E 8 8 é E! ”) E e LJ =] f r i : ] 2a) Poste de madeira 2 b) Poste de concreto de seção duplo T Notas: a) Observar as mesmas cotas para a estrutura Uh-U3, b) As cotas de 5500 e 4500 correspondem a parte mais baixa do condutor ao solo, na condição de flecha máxima para àrea rural “A!!. Para ou tras situações ver a Tabela 3. T Afastamentos mínimos em mn FIGURA 2 — Estrutura monofásica com derivação - UI - U3 NOR 5433/1982 10 - 4 1 zz RE qa mo .s d ê E EE EE 2a zz a dã ais z:) alo &s E l pm ommo É E Tr | É & Ei õ it 2 g LJ a “| — a Fi < o ” Lo. 1 4a) Posta de madeira 4b| Poste de concreto de seção duplo T Notas: a) Dbservar as mesmas cotas para a estrutura T3-N3, b) As cotas 5500 e 4500 correspondente a parte mais baixa do condutor ao solo, na condição de flecha maxima para area rural MA'!, Para ou tras situações ver Tabela 3. Afastamentos mínimos em mm FIGURA 4 — Estrutura trifásica com derivação - T1 -N3 NBR 5433/1982 2 Er ay MESES A TO (34 54V | soy mm q im E DN 2 o Ep “ 23 i 23 ER Í E as A , E aa 1 Za sig 88 es “É Vá | = , r j 4500 5500. 4500. —B9. 1. 5 a) Poste de madeira S b) Poste de concreta de seção duplo T Notas: a) O afastamento horizontal refere-se à distância mínima entre terra, b) Observar as mesmas cotas para a estrutura N2, e) As cotas (5500 e 4500)m correspondem a parte mais baixa do condutor ao solo, na condição de flecha maxima para área rural “A!!, situações ver Tabela 3. fase e Para outras FIGURA 5 — Estrutura trifásica tangente - N? NBR 5433/1982 13 o gco-13,8 av] 1000-34,5 4 4] I g : ê : º ê | + o] i I | ! | Li 1 , + i - .! E a 7 a) Poste de madeira 7 b) Poste de concreto de seção dupio T Notas: a) Observar as mesmas cotas para a estrutura M2, b) As cotas (5500 e 4500)mm correspondem a parte mais baixa do condu tor ao solo, na condição de flecha máxima para area rural "A!!. Para outras situações ver Tabela 3. Afastamentos mínimos em mm FIGURA 7 — Estrutura tritásica tangente - M1 14 NBR 5433/1982 4500 Notas: a) Observar as mesmas cotas para a estrutura HTE. b) As cotas 5500 e 4500 correspondem a parte mais baixa do condutor solo, na condição de flecha máxima para àrea rural MA!, situações ver Tabela 3. ao Para outras Afastamentos mínimos em am FIGURA 8 — Estrutura trifásica - HT - Poste de madeira "e NBR 5433/1982 6 ENGASTAMENTO DE POSTES 6.1 O engastamento dos postes deverã ser como indicado nas Figuras 10 e 11, 4 mer ue ' | I a ! 1 Rs Nota: A profundidade de engastamento ''e” serã, normalmente, para qualquer de poste: e= T + 600 mm, sendo “e!! mínimo = 1500 mm. L = Comprimento do poste em milímetros. Engastamento de poste FIGURA 10 — Fundação normal tipo NER 5433/1982 17 ATE RRAR E COMPACTAR CONVENENTEMENTE 11 ai Com tora de madeira ATERRAR E COMPACTAR CONVENIENTEMENTE. + Fa Sa” ANEL OE 8 CONCRETO ha] o 1 CLT SAPATA DE CONCRETO 11 b] Com sapata de concreto FIGURA 11 — Engastamento especial - Fundação em pântano Medidas em mm NBR 5433/1982 7.2 Os afastamentos padronizados do primário constam das Figuras [3 a 19, oo. EIS] a ADO O a PN == Í N ! [NR f hj | po l E A T 7 — NI € NZ g | | . | S5O qa DO - BG 1050. - — —loso SA . e) ] N3 E NG 73 a) Cruzeta de 2400 mm O. 800... (4300 11, 300 4 600 M I L ! I | qm Gio h L E +— - ] NIE na 9 — N, a Y Pod Lao 1400 = 2000 Ê E] ea so. sd q [o LO + o) há SO] N3 E Ná 13 b) Cruzeta de 2000 mm Primário Medidas em mem FIGURA 13 — Afastamentos padronizados 20 NBR 5433/1982 MI E ME us E Ma MI E ME ns Ema 14 b) Cruzeta de 2000 mm Medidas em mm Primário FIGURA 14 — Afartamentos padronizados
