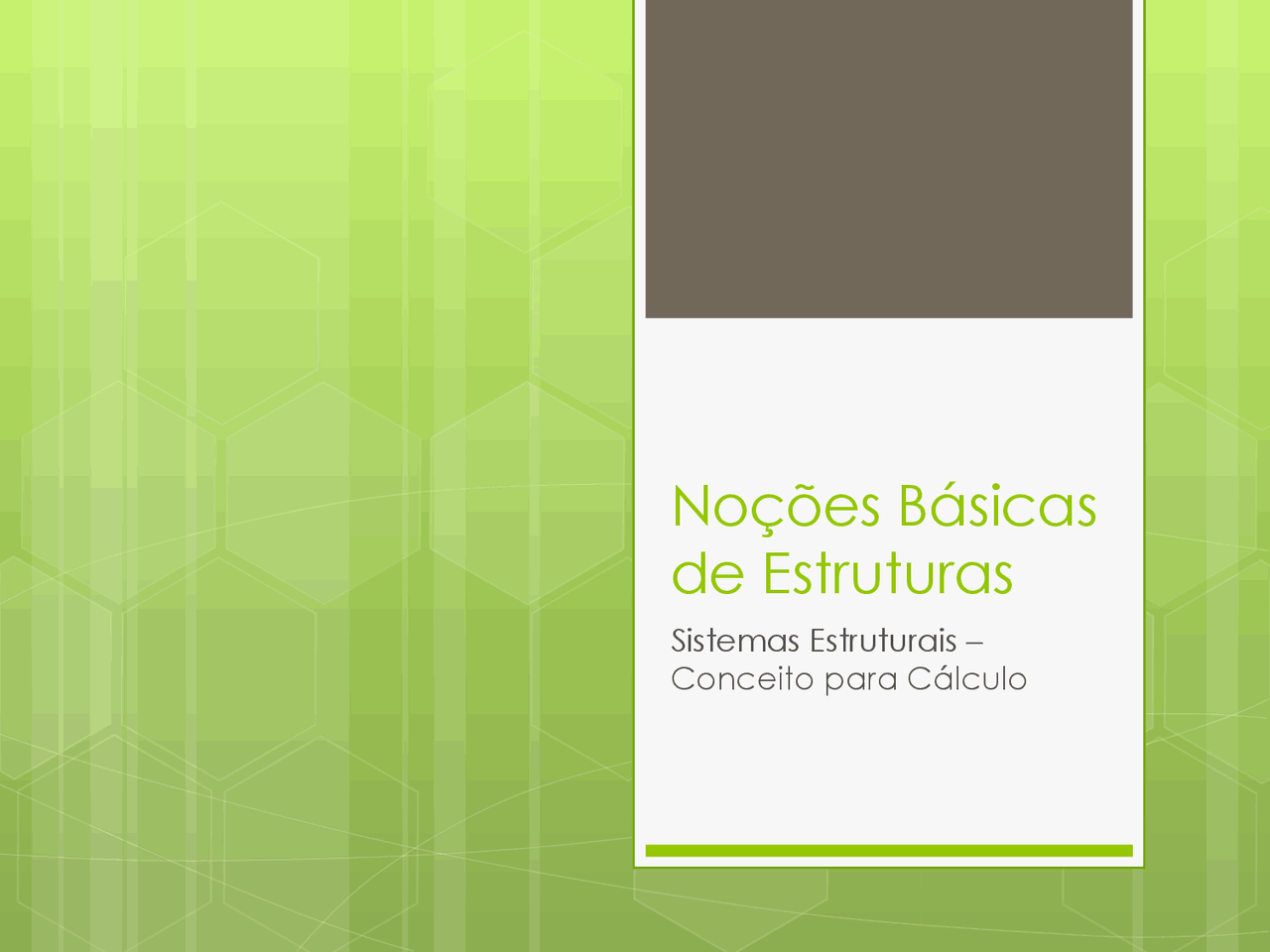

Noções Básicas
de Estruturas
Sistemas Estruturais – Conceito para Cálculo
Elementos Básicos
Lajes
• Elementos de forma laminar (placas).
• Dispostos geralmente no plano
• horizontal.
• Cargas normais ao seu plano médio (na
maioria dos casos).
• Submetidos fundamentalmente a
esforços de flexão.
Elementos Básicos
Vigas
• Elementos de barras, dispostos
geralmente no plano horizontal.
• Mais rígidas que as lajes
• Cargas normais ao seu eixo (na maioria
dos casos).
• Submetidas principalmente a esforços de
flexão e a esforços cortantes.
Vigas
Pilares
FUNCIONAMENTO BÁSICO DE
UMA ESTRUTURA CONVENCIONAL
As cargas são aplicadas nas lajes, que as
transferem para as vigas (que sustentam as
lajes). Por sua vez as vigas também podem
receber outras cargas aplicadas diretamente
sobre elas, que se somam às cargas recebidas
das lajes. Das vigas, as cargas seguem para os
pilares, e descem até os elementos de
fundação.
Os elementos de fundação tratam de transferir
as cargas para o solo.
Cargas
Cargas acidentais (ou variáveis) :
• Sobrecarga a ser considerada para o
uso, ou seja, a carga prevista para a
utilização da edificação, em função de
sua ocupação.
Cargas
Em uma estrutura convencional, as paredes
não tem função estrutural; assim, as cargas
“descem” desde o pavimento superior até
a fundação apenas através dos pilares, e
vêm se somando piso após piso.
Cada pavimento possui um funcionamento
independente dos demais, a menos dos
pilares.
A laje transfere sua carga para as vigas que estão no seu contorno.
A viga V2 se apoia nos pilares P3 e P (transfere carga). A viga V4 se apoia nos pilares P4 e P2. Da mesma forma, a viga V1 se apoia nos pilares P1 e P2 e a viga V3 se apoia nos pilares P3 e P1.
O pilar P4 recebe as cargas das vigas V2 e V (suas reações de apoio). Analogamente o pilar P1 recebe a carga da V1 e V3, o pilar P2 da V1 e V4 e o pilar P da V2 e V3.
O pilar transmite a carga ao elemento de fundação, que, por sua vez a transfere ao terreno subjacente.
O tipo da estrutura de fundação depende de vários fatores, como a capacidade resistente do terreno, grandeza das cargas, e metodologia construtiva.
