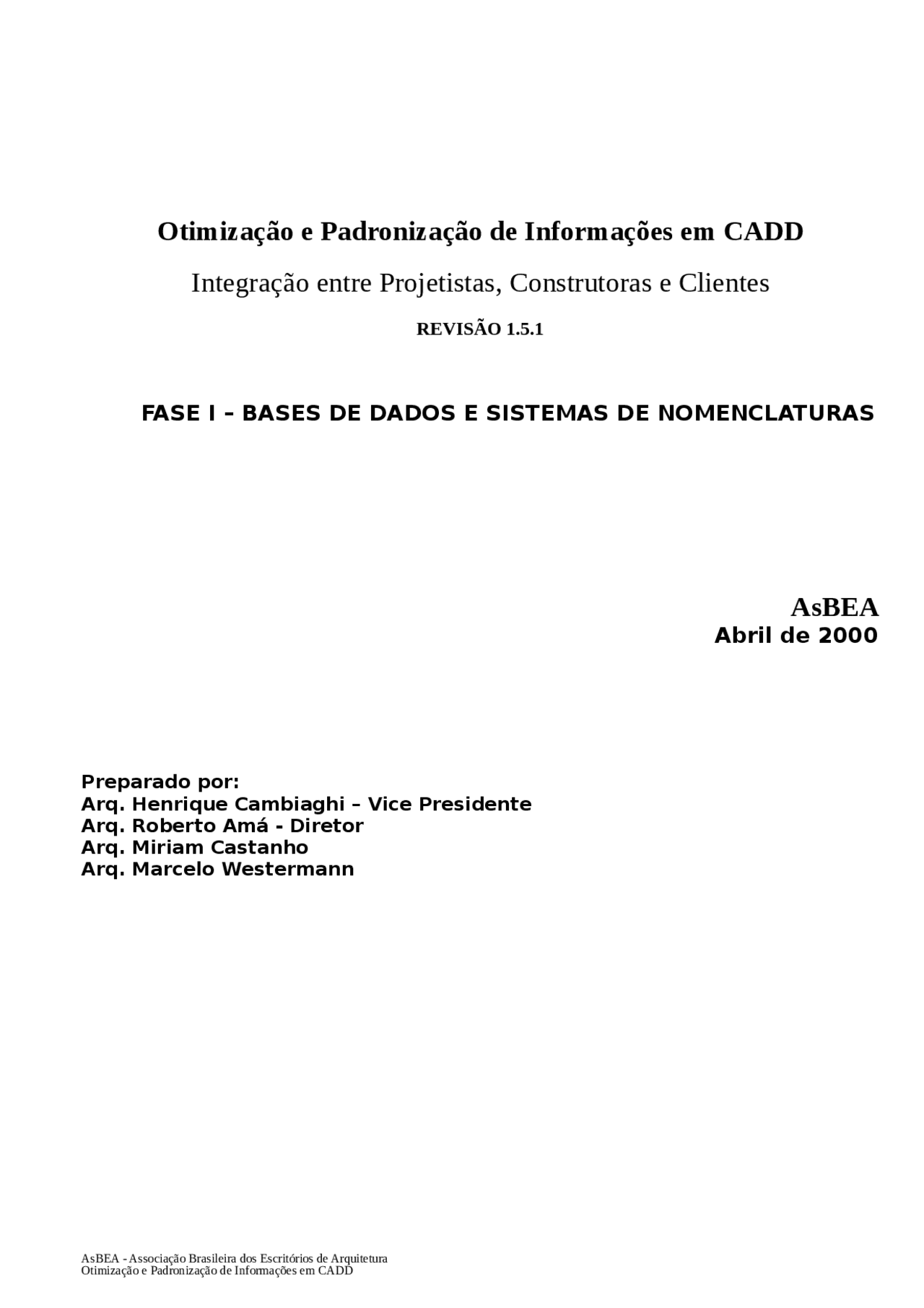

Preparado por: Arq. Henrique Cambiaghi – Vice Presidente Arq. Roberto Amá - Diretor Arq. Miriam Castanho Arq. Marcelo Westermann
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
A rápida evolução da informática na área de projetos não permitiu que nos adequássemos corretamente às suas potencialidades. Muitos ainda, usam o computador e os programas em CADD, só como instrumento de desenho e não como uma ferramenta fantástica para integração e compatibilização das diversas especialidades de projeto. Soma-se a isto, que cada escritório, cada empresa, tem desenvolvido critérios próprios de layers e apresentação. Falta porém, uma real integração entre todos, que permitirá agilizar o processo de troca de informação e aumentar a confiabilidade nesta troca.
Visando homogeneizar este conhecimento, a AsBEA, está propondo inicialmente uma padronização de layers , diretórios, arquivos, além da definição de responsabilidades entre todas as atividades de projetos, calcado nos modelos de normas Americanas/ Canadenses (AIA, CSI, NBSI) e Européias (ISO), tendo como objetivo a médio prazo transformá-los em normas aprovadas na ABNT.
Recorrendo à experiência dos colegas da AsBEA Arq. Roberto Amá, Arq. Miriam Castanho e Arq. Marcelo Westermann, elaboramos e estamos apresentando alguns conceitos iniciais, disponibilizados na internet no site da AsBEA www.asbea.org.br.
Desde Novembro de 1999 vem sendo formado um Grupo de Trabalho com a participação de diversas entidades, ligadas à projeto (AsBEA, ABASP, ABECE, SINAENCO, IAB, IE) e a Construção (SINDUSCON, SECOVI) que, a partir de Maio de 2000 se reunirá numa periodicidade de 30 dias, para desenvolver e implementar as idéias e conceitos propostos.
Por isto contamos com comentários, idéias e sugestões que poderão ser enviados via e-mail [email protected]
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
Os desenhos serão executados segundo normas próprias abaixo determinadas. Qualquer outra identificação necessária, poderá ser acrescentada aos desenhos, desde que previamente solicitada por cada disciplina e referendada pelo “Coordenador do Projeto/Cliente”.
Em todos os desenhos, as cotas e demarcações serão efetuadas em função de eixos ortogonais e “ponto de inserção” (0,0,0) ou outros pré-determinados nas bases de informação pelo “Coordenador do Projeto/Cliente”. Todos elementos abaixo discriminados devem ser desenhados OBRIGATORIAMENTE com suas dimensões reais (linhas duplas para tubulações e dutos) e nas suas posições exatas, não sendo permitida a utilização de símbolos para os mesmos:
Estrutura: (todos elementos)
Instalações Elétricas: Tubulações e eletrocalhas com mais de 50 mm Quadros e Caixas de Passagem Luminárias Equipamentos gerais Shafts e recortes para passagem maiores que 50x50mm, em Estruturas e/ou Alvenarias.
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
Instalações Hidráulicas/Incêndio/Gás/etc: Tubulações com mais de 50 mm Quadros e Caixas de Passagem Equipamentos de Incêndio / Hidrantes / etc Ralos, calhas e grelhas de A.P. Louças Reservatórios Equipamentos gerais Shafts e recortes para passagem maiores que 50x50mm, em Estruturas e/ou Alvenarias.
Instalações de Ar-Condicionado Tubulações com mais de 50 mm Quadros e Caixas de Passagem Dutos e isolamentos Difusores Equipamentos gerais Shafts e recortes para passagem maiores que 50x50mm, em Estruturas e/ou Alvenarias.
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
Utilização: XXX...- XX- XX- XXX- R.#.#. (xxx)* (onde, xxx é a extensão gerada pelo programa utilizado) XXX...- opcional para codificação de clientes ou outras pertinentes XX- dois caracteres para disciplina responsável + hífen(MAIÚSCULAS) (Campo fixo) XX- dois caracteres para tipo do desenho + hífen(MAIÚSCULAS) (Campo deve ser alterado pela abreviação da fase no caso de folha de projeto) XXX- três caracteres para qualificação de qualquer tipo de desenho(MAIÚSCULAS) (Campo deve ser alterado para numeração da folha no caso de folha de projeto) R.#.# número da revisão – primeira emissão deve ser “R00” (MAIÚSCULAS) (Campo fixo) Exemplo: Planta baixa do primeiro pavimento - projeto arquitetônico, revisão 1.1: Para desenho não inserido em folha:
Para folha de desenho número 001 do projeto executivo de arquitetura, revisão 1.1:
Planta de tomadas elétricas do 10 pavimento - projeto de elétrica: Para desenho não inserido em folha:
Para folha de desenho número 10 do projeto executivo de elétrica, revisão 1.1:
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
A seguir sugerimos uma nomenclatura de LAYERS para os projeto elaborados em CAD no sentido de facilitar a manipulação dos desenhos por todos envolvidos.
XX-EXO Eixos organizacionais e de estruturas/amarração de projeto XX-TXT Textos gerais , nomes de ambientes, de equipamentos etc. XX-HTC Hachuras, preenchimentos etc. XX-CTA Cotas e níveis XX-FLH Desenho da folha e carimbo XX-SMB Indicação de Detalhes, nomes de desenhos, Símbolos gerais, etc. XX-LEG Legendas, notas, etc. XX-ACB Ind. de acabamentos e/ou materiais, listagens , etc. XX-AUX Linhas de construção, ensaios, anotações, etc. XX-RVS Revisões, anotações, amebas
(Nomenclatura de layers no modo curto)
AR-ALV Alvenaria alta AR-ALV-BXAAlvenaria baixa AR-ALV-VED Vedações, Paredes, Painéis AR-DIV Divisórias AR-DIV-SAN Divisórias sanitárias AR-REV Linhas de revestimento AR-SAN Louças e metais sanitários AR-CXO Caixilhos, janelas AR-CXO-IDE Indic. caixilhos AR-POR Portas AR-POR-IDE Identificação, numeração da porta AR-PRJ Projeções gerais AR-PRJ-EDF Projeção de edifícios AR-PIS Pisos AR-PIS-MOD Piso Diagramações, modulação AR-PIS-DSN Pisos- Escadas, rampas, desníveis, soleiras AR-COR Corrimão, peitoril AR-COB Elementos de cobertura, telhas, calhas e rufos AR-COB-HCT Hatch de coberturas AR-FOR Forros AR-FOR-ACS Acesso de forro AR-FOR-EST Estruturas de forro AR-FOR-SPK Incêndio - hidrantes, sprinklers AR-DEM Elementos a demolir AR-EST Estrutura AR-EST-FND Estruturas - fundações AR-EST-PIL Estruturas - colunas AR-EST-VIG Estruturas - vigas
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
AR-EQP Equipamentos gerais AR-EQP-FIX Equipamentos gerais fixos AR-EQP-MOV Equipamentos gerais móveis AR-EQP-IDE Números e identificação de componentes/ equipamentos AR-EQP-IDE Identificação de equipamentos AR-EQP-ACNEquipamentos de Ar-Condicionado AR-EQP-DIF Difusores AR-ELE Elevadores, escadas rolantes AR-AUT Elétrica -Automação AR-FRC Elétrica – força AR-QUA Elétrica -quadros AR-AGF Hidráulica - água - outros AR-ESG Hidráulica - esgoto - drenagem AR-INC Incêndio - tubulação AR-LUM Luminotécnica AR-LUM-INT Luminotécnica Comandos AR-MOB Mobiliários AR-MRC Marcenaria geral AR-SUS Elementos suspensos AR-ARR Ruas,calçadas,estacionamentos AR-TRN Linhas de terreno AR-VEG Plantas, jardins, carros AR-CVI Comunicação visual AR-OPC-IDE Nomes/números de identificação de ocupantes AR-AMB-IDENomes/números de identificação de ambientes AR-ARE Areas perímetros AR-ARE-HTCHachuras dos perímetros AR-ARE-IDE Identificação e Cálculos de áreas
TOPOGRAFIA
TO-DIV Linhas de propriedade / Divisas do terreno. TO-REC Recuos legais, faixas de domínio ,etc. TO-AZI Distâncias e azimutes TO-LOC Pontos de controle de obra / RN´s / Eixos de locação TO-CVA Curvas de Nível Propostas TO-CVA-EXS Curvas de Nível Existentes TO-CVA-RMV Curvas de Nível a Remover TO-NIV Níveis Gerais TO-MUR-ARI Muros de arrimo TO-MUR Cercas e Muros TO-EDF-EXS Contorno das Edificações Existentes TO-EDF-DEM Contorno das Edificações a Demolir TO-EDF Contorno das Edificações Novas, a construir TO-ETC Estacionamentos indicações de vagas, perímetros da área TO-ETC-ILH Ilhas de estacionamentos TO-ETC-DRE Indicações de caimentos da drenagem de estacionamentos TO-RUA-EXO Linhas de centro de ruas e vias TO-RUA-GUI Guias e sarjetas TO-RUA-EXS Ruas existentes TO-RUA Ruas e vias novas TO-CAL Calçamento Interno
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
TM-EQP Equipamentos gerais - energia TM-FIA Identificação de enfiações - energia TM-IDE Identificação dos circuitos, nomenclatura de quadros – energia
Iluminação
LU-PIS Pontos de energia no piso LU-ALV Pontos de energia em alvenarias/divisórias LU-FOR Pontos de iluminação no forro/teto LU-EMR Pontos de iluminação de emergência LU-SDA Pontos de iluminação de emergência / saída LU-INT Interruptores/controles/sensores - iluminação LU-QUA Quadros- iluminação LU-EQP Equipamentos gerais- iluminação LU-FIA-IDE Identificação de enfiações -iluminação LU-LUM-IDE Identificação de luminárias LU-CRC-IDE Identificação dos circuitos LU-QUA-IDE Nomenclatura de quadros
Automação e controle
AT-PIS Pontos de controle/automação no piso AT-ALV Pontos de controle/automação em alvenarias/divisórias AT-FOR Pontos de controle/automação no forro/tetos AT-QUA Quadros AT-EQP Equipamentos gerais AT-FIA-IDE Identificação de enfiações AT-CRC-IDE Identificação dos circuitos AT-QUA-IDE Nomenclatura de quadros AT-EQP-IDE Identificação de equipamentos
Aterramento / Pára-raios
TR-QUA Quadros- energia TR-EQP Equipamentos gerais TR-FIA Indicações de enfiações TR-RAIOS Cabos de Pára-raios TR-CRC-IDE Identificação dos circuitos TR-QUA-IDE Nomenclatura de quadros TR-EQP-IDE Identificação de equipamentos TR-DGR Diagramas
Telecomunicações
TE-PIS Pontos de telefonia no piso TE–ALV Pontos de telefonia em alvenarias/divisórias TE-FOR Pontos de telefonia no forro/tetos TE-QUA Quadros TE-EQP Equipamentos gerais TE-FIA-IDE Identificação de enfiações TE-CRC-IDE Identificação dos circuitos
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
TE-QUA-IDE Nomenclatura de quadros TE-EQP-IDE Identificação de equipamentos
Dados
DD-PIS Pontos de lógica no piso DD-ALV Pontos de lógica em alvenarias/divisórias DD-FOR Pontos de lógica no forro/tetos DD-QUA Quadros DD-EQP Equipamentos gerais DD-FIA-IDE Identificação de enfiações DD-CRC-IDE Identificação dos circuitos DD-QUA-IDE Nomenclatura de quadros DD-EQP-IDE Identificação de equipamentos
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
HI-CAI Indicações de caimentos de tubulações HI-ARC-TUB Tubulações de ar comprimido HI-ARC-EQP Equipamentos / bombas de ar comprimido HI-GAS-TUB Tubulações de gás natural HI-GAS-EQP Equipamentos de gás natural
Incêndio
IN-GAS-TUB Tubulações de incêndio - gases(halon/CO/etc.) IN-GAS-EQP Equipamentos/bombas de incêndio - (halon/CO/etc.) IN-GAS-PTO Pontos de incêndio - (halon/CO/etc.) IN-SPK-TUB Tubulações de incêndio - sprinklers IN-SPK-EQP Equipamentos/bombas de incêndio - sprinklers IN-SPK-PTO Pontos de incêndio - sprinklers IN-HID-TUB Tubulações de incêndio - Hidrantes IN-HID-EQP Equipamentos/bombas de incêndio - Hidrantes IN-HID-PTO Caixas de Hidrantes IN-DTE Detectores de fumaça / termovelocimétricos / etc. IN-ALR Alarmes e botoeiras IN-QUA Quadros de incêndio / central
AC-CND Equipamentos condensadores AC-EVA Equipamentos evaporadores AC-EXA Equipamentos de exaustão AC-DUT-INS Dutos de insuflamento AC-DUT-RET Dutos de Retorno AC-DUT-EXA Dutos de Exaustão AC-DIF-RET Difusores de Retorno AC-DIF-EXA Difusores de Exaustão AC-CTR Controles e instrumentação AC-TMO Termostatos e sensores AC-ENE-TUB Tubulação energização AC-QUA Quadros de energização AC-AGE-TUB Tubulação de água gelada AC-RET-TUB Tubulação de água retorno AC-TRE Torres de resfriamento AC-CHI Equipamentos e bombas AC-DIF-IDE Identificação de difusores e vazões AC-TUB-IDE Identificação de tubulações AC-EQP-IDE Identificação de equipamento
PA-ARV-EXS Arborização existente a permanecer PA-ARV-REM Arborização existente a remover PA-ARV Arborização nova PA-RAS Heras e forrações PA-COB Coberturas de superfícies(pedrisco, cascas, etc.) PA-ARB Arbustos PA-GRA Gramados
AsBEA - Associação Brasileira dos Escritórios de Arquitetura
PA-PLA Outras plantas específicas PA-IRR-EQP Equipamento de irrigação PA-IRR-TUB Tubulação de irrigação PA-IRR-SPK Cabeças/ sprinklers de irrigação PA-IRR-COB Diagramas de cobertura da irrigação PA-CAL Calçadas e passeios PA-DCK Decks PA-MUR Muros PA-CER Cercas PA-EQP-URB Equipamentos urbanos e gerais PA-LUM Iluminação
