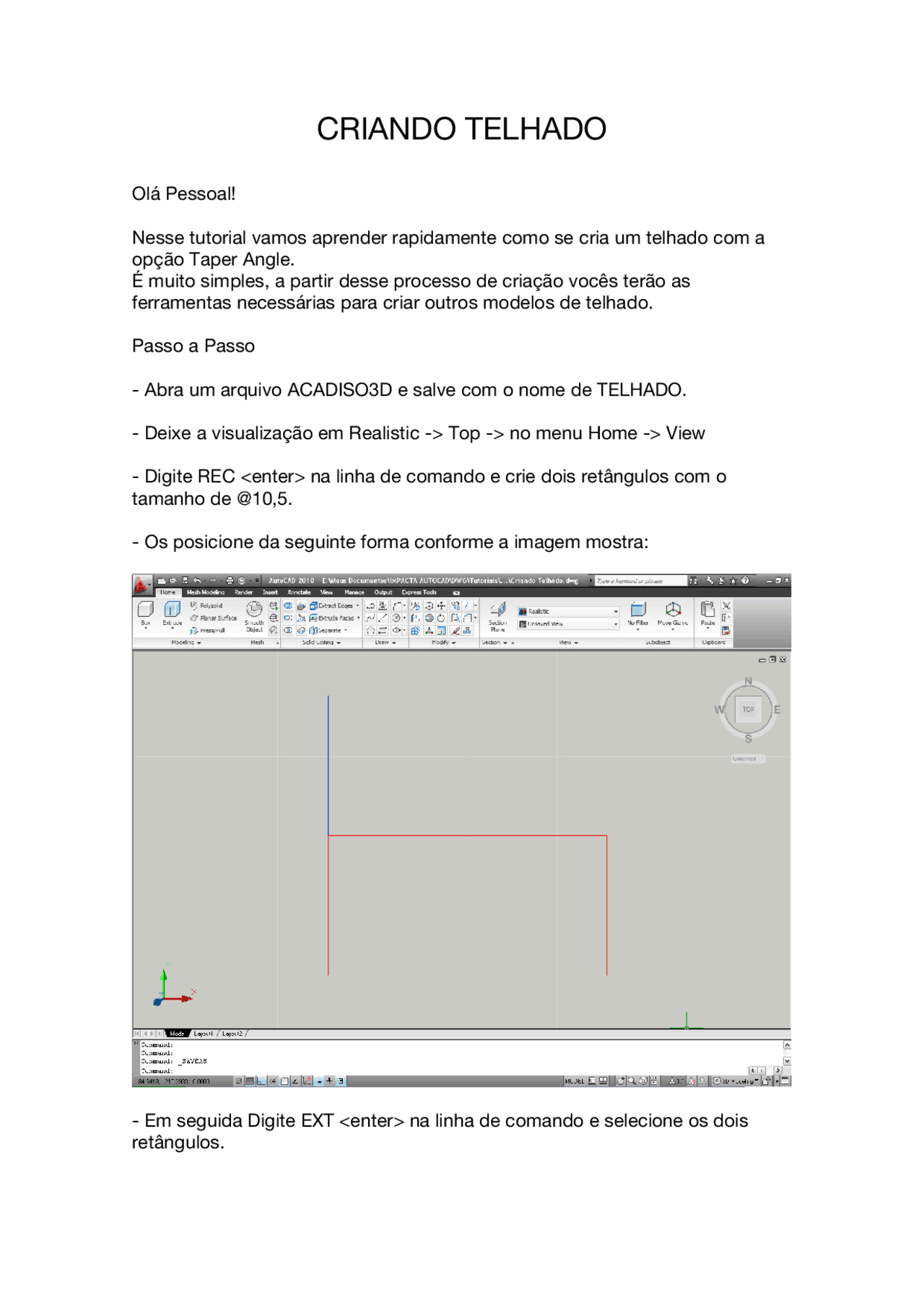

CRIANDO TELHADO
Olá Pessoal!
Nesse tutorial vamos aprender rapidamente como se cria um telhado com a opção Taper Angle. É muito simples, a partir desse processo de criação vocês terão as ferramentas necessárias para criar outros modelos de telhado.
Passo a Passo
- Abra um arquivo ACADISO3D e salve com o nome de TELHADO.
- Deixe a visualização em Realistic -> Top -> no menu Home -> View
- Digite REC na linha de comando e crie dois retângulos com o tamanho de @10,5.
- Os posicione da seguinte forma conforme a imagem mostra:
- Em seguida Digite EXT na linha de comando e selecione os dois retângulos.
- Após a seleção a linha de comando trará algumas opções, digite T e aperte o em seguida. Você estará escolhendo a opção Taper angle conforma a imagem mostra:
- Em seguida a mensagem Specify angle of taper for extrusion (Especificar o ângulo para a extrusão). Nesse momento existe uma regra. A regra é: o valor do ângulo menos 90 graus.
Faremos um telhado de 30 graus, ou seja vamos calcular da seguinte forma:
90 graus – 30 graus = 60 graus.
Usaremos o 60 como valor para se criar um telhado de 30 graus.;
É muito importante que essa regra seja respeitada, pois só assim irá funcionar corretamente.
A imagem abaixo mostra o valor 60 digitado na linha de comando:
- No passo seguinte, a linha de comando pede que você especifique o valor da altura que você quer extrusar o seu telhado. Vamos digitar um valor de 100;
- Após termos digitado o valor de 100 para a altura da extrusão, automaticamente será gerado o seu telhado como a imagem abaixo mostra:
- Para deixar um pouco mais interessante é bom aplicar uma textura nele e criar uma pequena estrutura abaixo de onde o telhado está cobrindo. Além disso vou criar as sombras e gerar a luz do sol e do céu batendo direto no telhado.
Minha imagem ficou assim:
Pessoal tendo um pouco de criatividade e algumas idéias da pra criar projeções incríveis e muito simples.
Espero que tenham gostado do Tutorial, e se gostaram por favor
comentem.
O comentário de vocês é que me da força para continuar fazendo
outros tutoriais.
Tutorial criado por: Luiz Henrique;
Para ter acesso aos arquivos do tutorial, mandar um
e-mail para: [email protected]
Obrigado.
