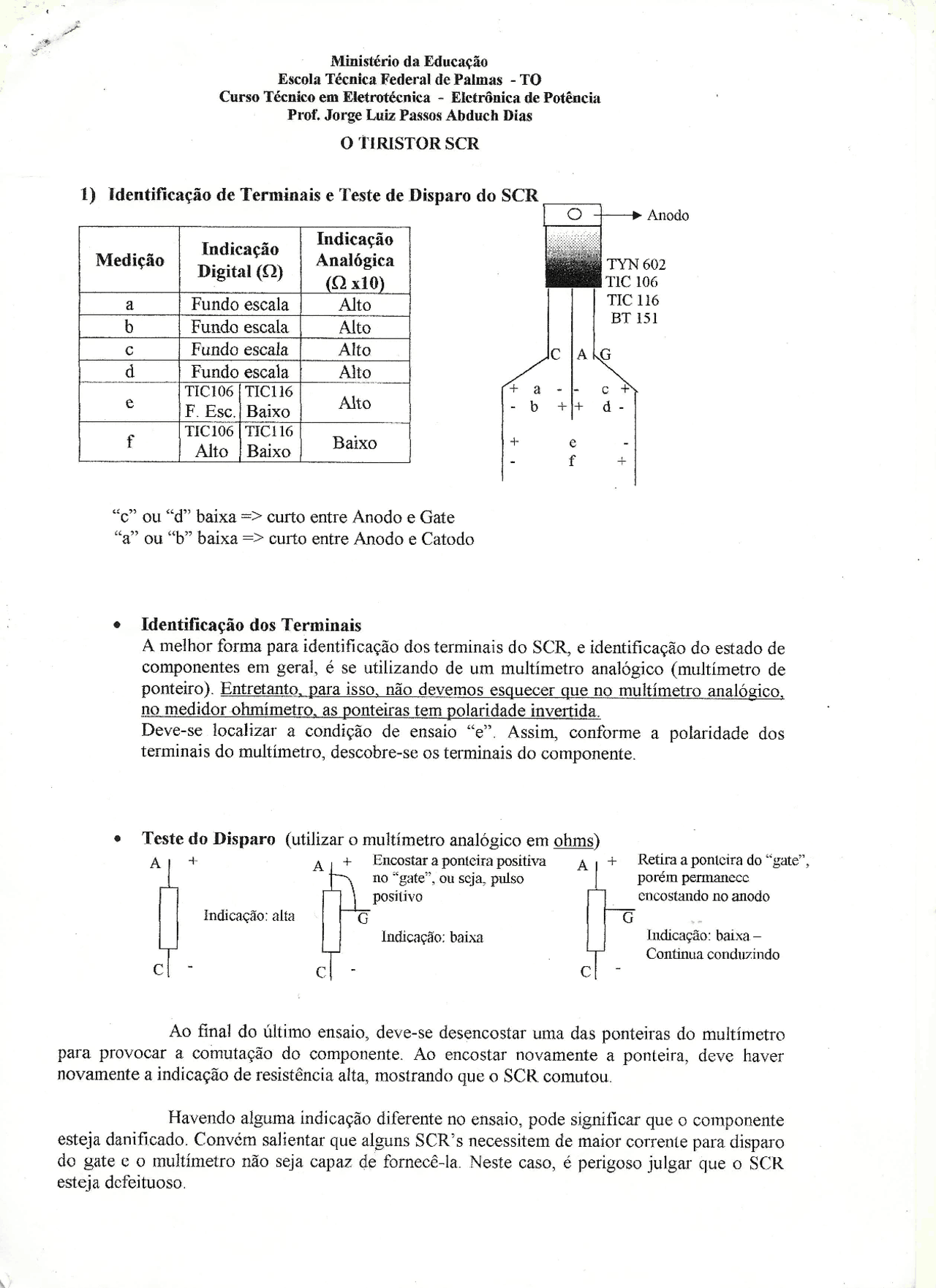

Ministério da Educação Escola Técnica Federal de Palmas - TO Curso Técnico em Eletrotécnica - Eletrônica de Potência Prof. Jorge Luiz Passos Abduch Dias O TIRISTOR SCR 1) Identificação de Terminais e Teste de Disparo do SCR Indicação Indica são Medição Digital (0) Analógica (OQ x10) a Fundo escala Alto b Fundo escala Alto c Fundo escala Alto d Fundo escala Alto TICIO6 | TIC116 e F. Esc.| Baixo Alto n TIC106 | TIC!16 - o Ê | Alto | Baixo | Baixo ] “ce” ou “d” baixa => curto entre Anodo e Gate a” ou “b” baixa => curto entre Anodo e Catodo * Identificação dos Terminais A melhor forma para identificação dos terminais do SCR, e identificação do estado de componentes em geral, é se utilizando de um multímetro analógico (multimetro de ponteiro). Entretanto, para isso, não devemos esquecer que no multímetro analógico. no medidor ohmimetro, as ponteiras tem polaridade invertida. Deve-se localizar a condição de ensaio “e”, Assim, conforme a polaridade dos terminais do multimetro, descobre-se os terminais do componente. * Teste do Disparo (utilizar o multimetro analógico em obms) AjA A| + Encostar a ponteira positiva A|+ Retiraa ponteira do “gate”, no “gate”, ou seja, pulso | porém permanece positivo encostando no anodo Indicação: alta 6 G Indicação: baixa Indicação: baixa — Continua conduzindo Ao final do último ensaio, deve-se desencostar uma das ponteiras do multímetro para provocar a comutação do componente. Ao encostar novamente a ponteira, deve haver novamente a indicação de resistência alta, mostrando que o SCR comutou. Havendo alguma indicação diferente no ensaio, pode significar que o componente esteja danificado. Convém salientar que alguns SCR's necessitem de maior corrente para disparo do gate c o multímetro não seja capaz de fornecê-la. Neste caso, é perigoso julgar que o SCR esteja defeituoso 2) Exemplos de circuitos para análises e entendimento do funcionamento do SCR a) Circuito para análise de condução e bloqueio — Relé Estático Sloiai S2-NF e - Fecha S1 E dado o pulso de gate no SCR, pois o mesmo está polarizado diretamente. A lâmpada ligará. - Abre S] A lâmpada continuará ligada. - AbreS2 Abrindo esta chave, será interrompida a corrente de Anodo. Esta corrente sendo menor que a corrente de travamento do componente, o mesmo irá desligar ou comutar, desligando a lâmpada. e) SCR1 Circuito para análise de funcionamento do SCR em rede CC — Chave estática - Comutação forçada VCC [=] c os os | a SCR 2 Aos “gates” dos AZ SCR's G1 G2 O circuito a ser explicado a seguir, tem como princípio de funcionamento semelhante ao Flip-Flop. a) b) e) A existência do capacitor, permite que se utilize outro SCR Chave conectada ao gate do SCRI Pulso no gate do SCR1 Motor ce 1 liga O capacitor se carrega com - +, via fonte, Mcc2 (que não chega a ligar, pois após carregado o capacitor, a corrente tende a zerar), C e SCRI Chave é desconectada do gate do SCRI Nada ocorre Chave é conectada ao gate do SCR2 Puiso no gate do SCR2 SCR 2 entra em condução e se comporta como um curto (baixa resistência) O capacitor se descarrega no SCRI, polarizando-o reversamente Bloqueia-se o SCR] O motor ccl pára e o diodo D1 atua Liga o Motor cc2 O capacitor se carrega com polaridade oposta + -, via fonte, Mccl, C e SCRZ Qual a função dos diodos 1 e 2? O principal uso desse componente, em paralelo com componentes indutivos, é realizar a sua proteção. Devido ao efeito indutivo (lembre-se da Lei de Faraday), quando a corrente começar a diminuir, a indutância do motor criará uma força contra-eletromotriz com a finalidade de manter essa corrente. Para isso, a indutância tem a polaridade de tensão em seus terminais invertida, surgindo uma tensão suficientemente necessária para manter a corrente circulando. Porém, ao inverter a polaridade em seus terminais, a indutância do motor polariza o diodo diretamente, protegendo o motor contra elevadas tensões que possam surgir devido ao efeito da indutância. d) Circuito para análise de funcionamento do SCR em rede CC — Bloqueio com desvio de Ia Re to vi R c A) dis “7 Pr | vo Va À 1D-Vi e e >» t Vo À > Ver À 12 Vr md »t vo À —>t 10 t EPA 13
