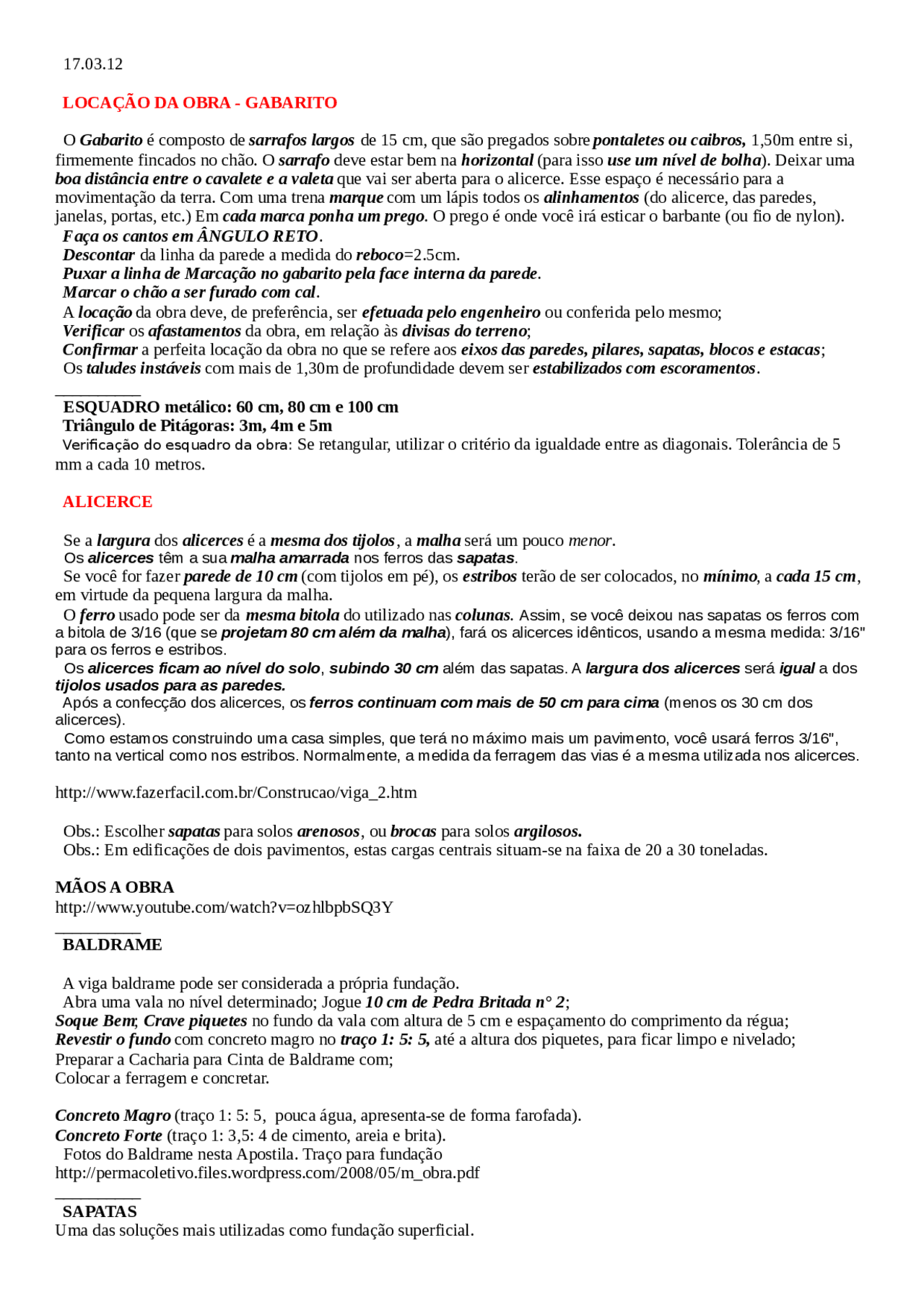

LOCAÇÃO DA OBRA - GABARITO
O Gabarito é composto de sarrafos largos de 15 cm, que são pregados sobre pontaletes ou caibros, 1,50m entre si, firmemente fincados no chão. O sarrafo deve estar bem na horizontal (para isso use um nível de bolha ). Deixar uma boa distância entre o cavalete e a valeta que vai ser aberta para o alicerce. Esse espaço é necessário para a movimentação da terra. Com uma trena marque com um lápis todos os alinhamentos (do alicerce, das paredes, janelas, portas, etc.) Em cada marca ponha um prego. O prego é onde você irá esticar o barbante (ou fio de nylon). Faça os cantos em ÂNGULO RETO. Descontar da linha da parede a medida do reboco =2.5cm. Puxar a linha de Marcação no gabarito pela face interna da parede. Marcar o chão a ser furado com cal. A locação da obra deve, de preferência, ser efetuada pelo engenheiro ou conferida pelo mesmo; Verificar os afastamentos da obra, em relação às divisas do terreno ; Confirmar a perfeita locação da obra no que se refere aos eixos das paredes, pilares, sapatas, blocos e estacas ; Os taludes instáveis com mais de 1,30m de profundidade devem ser estabilizados com escoramentos.
ESQUADRO metálico: 60 cm, 80 cm e 100 cm Triângulo de Pitágoras: 3m, 4m e 5m Verificação do esquadro da obra: Se retangular, utilizar o critério da igualdade entre as diagonais. Tolerância de 5 mm a cada 10 metros.
ALICERCE
Se a largura dos alicerces é a mesma dos tijolos , a malha será um pouco menor. Os alicerces têm a sua malha amarrada nos ferros das sapatas. Se você for fazer parede de 10 cm (com tijolos em pé), os estribos terão de ser colocados, no mínimo , a cada 15 cm , em virtude da pequena largura da malha. O ferro usado pode ser da mesma bitola do utilizado nas colunas. Assim, se você deixou nas sapatas os ferros com a bitola de 3/16 (que se projetam 80 cm além da malha ), fará os alicerces idênticos, usando a mesma medida: 3/16" para os ferros e estribos. Os alicerces ficam ao nível do solo , subindo 30 cm além das sapatas. A largura dos alicerces será igual a dos tijolos usados para as paredes. Após a confecção dos alicerces, os ferros continuam com mais de 50 cm para cima (menos os 30 cm dos alicerces). Como estamos construindo uma casa simples, que terá no máximo mais um pavimento, você usará ferros 3/16", tanto na vertical como nos estribos. Normalmente, a medida da ferragem das vias é a mesma utilizada nos alicerces.
http://www.fazerfacil.com.br/Construcao/viga_2.htm
Obs.: Escolher sapatas para solos arenosos , ou brocas para solos argilosos. Obs.: Em edificações de dois pavimentos, estas cargas centrais situam-se na faixa de 20 a 30 toneladas.
MÃOS A OBRA http://www.youtube.com/watch?v=ozhlbpbSQ3Y
BALDRAME
A viga baldrame pode ser considerada a própria fundação. Abra uma vala no nível determinado; Jogue 10 cm de Pedra Britada n° 2 ; Soque Bem ; Crave piquetes no fundo da vala com altura de 5 cm e espaçamento do comprimento da régua; Revestir o fundo com concreto magro no traço 1: 5: 5, até a altura dos piquetes, para ficar limpo e nivelado; Preparar a Cacharia para Cinta de Baldrame com; Colocar a ferragem e concretar.
Concret o Magro (traço 1: 5: 5, pouca água, apresenta-se de forma farofada). Concreto Forte (traço 1: 3,5: 4 de cimento, areia e brita). Fotos do Baldrame nesta Apostila. Traço para fundação http://permacoletivo.files.wordpress.com/2008/05/m_obra.pdf
SAPATAS Uma das soluções mais utilizadas como fundação superficial.
Sapatas flexíveis: para solos com pressão admissível abaixo de 150kN/m² (0,15MPa). Sapatas rígidas: para terrenos que possuem boa resistência em camadas próximas da superfície. Na maioria dos casos, as sapatas são projetadas como rígidas, a menos que aja uma baixa resistência do solo. Sapatas isoladas: tipo de sapata mais frequentemente utilizado. As dimensões das sapatas são definidas basicamente em função da tensão admissível do solo (σ solo,adm), embora também dependam de outros fatores, como a interferência com as fundações mais próximas. O espaçamento máximo entre as barras longitudinais não deve ser superior a 20cm. O centro de gravidade da sapata deve coincidir com o centro de gravidade do pilar central ; Em média, para cada 60 m² de construção , aconselhamos pelo menos 9 sapatas simples A Ferragem da Sapata deve estar 5 cm para dentro da borda. Colocar Lastro de concreto magro no fundo da Sapata.
Ex. Tensão admissível do solo: σ solo,adm = 200kN/m Concreto da sapata: C Aço das armaduras da sapata: CA- Cobrimento das armaduras da sapata: 4,5 cm
A NBR 6118 sobre concreto armado relata que não pode ser construída armadura passiva residencial com diâmetro menor que 10 mm que é 3/
Casa com pavimento extra em solo Úmido (de boa resistência), Sapatas de 100 x 100 cm e profundidade 80 cm.
Normalmente, as sapatas utilizadas no projeto de fundações são do tipo rígido. Sapata rígida; sapata semirrígida; sapata flexível.
Sapatas simples: Rochoso (firme) 40x40 cm H 50 cm Arenoso (compacto) 40x40 cm H 60 cm Úmido (Resistente) 100x100 cm H 80 cm
Dimensões mínimas impostas por norma : A, B > ou = 60 cm residências , A, B > ou = 80 cm edifícios.
Sapata : Preencha o fundo da vala com concreto até cobrir completamente a sapata. Depois disso coloque uma capa de madeira bruta com as dimensões internas 5 ou 6 cm maior do que as dimensões da sapata e preencha com concreto até atingir a linha da vala do baldrame. Deixe o concreto secar por pelo menos 5 dias antes de retirar a capa de madeira e aterrar o vão da vala da coluna da sapata.
Calculo m³ Concreto para sapata. As sapatas são de concreto armado, em forma de pirâmide, são interligadas por vigas baldrame e recebem a carga de um pilar ou um conjunto de colunas, dependendo da sapata. Ex.: Sapata isolada com 0,80 m de largura, 1,20 m de comprimento e 1 m de altura (0,40 m da base e 0,60 m da pirâmide). Ela apoia um pilar de seção 40 cm x 60 cm. Para calcular o volume da pirâmide: V2= H/3 x(S1+S2+ √S1xS2) V2= 0,336 m³
S1 = Comprimento da base x Largura da base 1,2 x 0,8 = 0,96 m² S2 = Comprimento do fuste x Largura do fuste 0,6 x 0,4 = 0,24 m² H = Altura da pirâmide = 0, Some o volume da Base com o da Pirâmide = 0,72 m³ de concreto. Um caminhão betoneira carrega de 7 m³ a 7,5 m³ de concreto. Um veículo cheio preenche cerca de dez sapatas como esta.
Calculo do Volume de concreto em uma sapata isolada. http://www.ecivilnet.com/calculos/volume_de_concreto_sapata.htm#resultado
Estacas Brocas : Estas estacas são executadas por uma ferramenta simples denominada broca (trado de concha ou helicoidal – um tipo de saca rolha), que pode atingir até 6 metros de profundidade, com diâmetro variando entre 15 a 25 cm, sendo aceitáveis para pequenas cargas, ou seja, de 50 kN a 100 kN (1 kilo Newton = 101,97 Quilograma). Recomenda-se que sejam executadas estacas somente acima do nível do lençol freático, para evitar o risco de estrangulamento do fuste. Devido ao esforço de escavação exigido são necessárias duas pessoas para o trabalho.
Usado traço 1: 0,5:6 cimento, cal, areia. Rende aproximadamente 30 m².
Cimento 50 kg = 35 litros
TRAÇOS DE CIMENTO (Mãos a Obra ) Fundação: 1: 3 Alvenaria de Fundação: 1: 3 + Aditivo. Revest. Impermeável Piso: 1: 3 + Aditivo. Alvenaria Elevação Tijolo: 1: 2: 7 Alvenaria Elevação Bloco: 1: 6 Chapisco: 1: 3 Emboço: 1: 2: 8 Reboco/Massa Fina: 1: 2: 9
http://www.cimentoeareia.com.br/tracos.htm
TRAÇOS DE CONCRETO
1 saco de cimento = 2 latas 18 lts Concreto resistente: forte 1: 3, 5: 4 Concreto magro: 1: 5: 5
A + famosa “1-2-3” C A P : 1 2 3.
A norma ABNT especifica que o volume de concreto a ser amassado por vez não deverá exceder o que se consegue com 100 kg de cimento (2 sacos de 50 kg).
Referência para a Dosagem volumétrica cujo volume será 20 x 50 x 35 = 35.000 cm³, = 35 litros, que deverá conter, portanto, 1 sc de cimento. Areia seca 27 litros água, Areia úmida (mais comum) 24 litros água, Areia molhada 20 litros água.
CONCRETO no Mínimo 350Kg de Cimento para 1m³ de Concreto - 1: 2: 3 cimento, areia, pedra.
Para base de fundações e contrapeso (concreto magro): 1 sc de cimento 8 latas e meia de areia 11 latas e meia de pedra 2 latas de água Rende 14 latas ou 0,25 m
Concreto para fundações: 1 saco de cimento 5 latas de areia 6 latas e meia de pedra 1 latas e meia de água Rende 9 latas ou 0,16 m
Concreto para pisos: 1 saco de cimento 4 latas de areia 6 latas de pedra 1 latas e meia de água Rende 8 latas ou 0,14 m
Concreto para pilares, vigas, vergas, lajes e pré-moldados: 1 saco de cimento 4 latas de areia 5 latas e meia de pedra 1 lata e um quatro de água Rende 8 latas ou 0,14 m
Tabela - concreto
Equivalência material granel X ensacado : 1 m3 de areia ou saibro em geral deve ser considerado aproximadamente de 137 scs comuns 1 m3 de brita a granel em geral deve ser considerado aproximadamente de 129 sc comuns 1 carrinho de mão dá aproximadamente 5 ou 6 sacos de areia 1 carrinho de mão dá aproximadamente 3 ou 4 sacos de brita 1 carrinho de mão tem um volume de 40 litros (confortável) ou 45 litros cheio (vaza ao mover)
Para não enferrujar, a Ferragem deve ser 2 cm menor que a Forma Ex.26cm x 16cm
TRAÇOS DE CONCRETO 2 - laboratório Para se obter um concreto com resistência fck = 20 MPa , slump 5 ±1, apenas com brita n.º 1 , misture:
- 141 lts. de brita n.º 1 ( 205 kg )
- 108 lts. de areia grossa ( 133 kg - umidade 4%)
- 50 kg. de cimento ( 1 saco )0.50 - 26 lts. de água
- 0,13 lts. de aditivo (opcional)
- O rendimento será de 168 lts , e o ( 1 : 2,66 : 4 = cimento, areia, brita) consumo de cimento de 298 kg/m3 de concreto.
Para se obter um concreto com resistência fck = 20 MPa , slump 5 ± 1, com brita n.º 1 e 2 , misture:
- 47 lts. de brita n.º 1 ( 67 kg )
- 105 lts. de brita n.º 2 ( 153 kg )
- 116 lts. de areia grossa ( 142 kg - umidade 4%)
- 50 kg de cimento ( 1 saco )
- 26 lts. de água
- 0,13 lts. de aditivo (opcional)
- O rendimento será de 180 lts , e o ( 1 : 2,84 : 1,34 : 3,06 = cimento, areia, brita1, brita2) consumo de cimento de 278 kg/m3 de concreto.
**Quantidade de água correta/mistura:**
Alisar a superfície da mistura com uma colher de pedreiro:
- Se a superfície alisada ficar úmida, mas não escorrer água , a quantidade de água está certa ;
- Se escorrer há excesso de água , coloque + pedra e areia na mistura;
- Se a superfície alisada nem ficar úmida , é sinal de que falta água , com + mexidas concreto costuma ficar + mole, se não, adicione cimento e água , na poção de 5: cimento para cada 3: água.
- Nunca adicione apenas água na mistura, pois isso diminui muito a resistência do concreto.
**Concreto misturado em betoneira** :
- Coloque ½ das pedras , e ⅓ da agua , misture 1 minuto e coloque todo cimento ;
- Adicione o restante da agua , toda areia e o restante das pedras e misture por 3 minutos ; Concreto misturado em usina : viável para quantidades acima de 3mts cúbicos
**_Concretagem_** deve ser feita no máximo **_uma hora após a mistura_** ficar pronta. Concreto: As **_fôrmas têm de ser molhadas_** para que não absorvam a água do concreto. Concreto deve ser adensado em camadas, à medida que é lançado nas fôrmas. Isso pode ser feito manualmente, com
um soquete (haste feita de madeira ou barra de aço) ou com a ajuda de vibradores elétricos. Concreto: Quanto mais adensado (compactado) for o concreto, maior será sua resistência e durabilidade. Concreto deve ser mantido úmido e coberto por uma semana, depois cobrir com sacaria ou capim molhado e regar pelo menos 1 vez por dia. Concreto fresco não pode ficar encharcado nas primeiras seis horas após a mistura. Desforma , geralmente 3 dias após a concretagem. Escoramento : das fôrmas de lajes ou vigas só deve ser retirado 3 semanas após a concretagem. Alugar Vibrador para adensar o concreto. Retire o Vibrador quando aparecer agua na superfície.
http://www.sitengenharia.com.br/tabeladosagem.htm
Concreto usinado O tempo máximo aceitável no transporte do concreto no caminhão betoneira é de 90 minutos. Quanto mais complexa for a forma, maior deverá ser o abatimento ou “slump”. Quanto à descarga na obra, no mínimo, a altura livre necessária é de 4 metros e a largura livre de 3 metros. Os caminhões: 5, 7, 8 e 10 m3. Se for menor que 5 m3 poderá cobrar um adicional pelo transporte Pode-se pedir para a usina colocar um aditivo retardador de pega. Vibradores, para compactar adequadamente o concreto no menor tempo possível.
18 a 20 kg de ferro estrutural / m2 construção
Ao se detalhar armaduras de concreto armado, para uma mesma área necessária de seção de aço, coloca-se mais barras de menor diâmetro , no lugar de menos barras de maior diâmetro. Desta maneira, tem-se uma área de contato bem maior entre aço e concreto , melhorando bastante as condições de resistência, aderência e fissuração do concreto.
Sapatas Ferragem : A viga de concreto com armação de ferro deve ser amarrada com arame recozido à ferragem da coluna que pode ser continuada em 30 ou 50 cm a fim de dar sustentação às colunas do pavimento superior, (igual ao caso do baldrame do piso térreo).
LAJE & VIGA
Molhe a madeira da cacharia antes de concretar. Aguarde a secagem do concreto pelo menos 5/7 dias para executar a laje.
Cálculo das Vigas – Engenharia http://usuarios.upf.br/~zacarias/Cap-3-Caculo-de-Vigas.pdf
ESPAÇADORES OU DISTANCIADORES plásticos para construção, para o cobrimento das armaduras das estruturas de concreto armado.
COBRIMENTO DE ARMADURAS: Classe de agressividade 3 – Forte. 30 a 40 vezes superior à que ocorre em atmosfera rural. Espessura da camada de concreto sobre o aço. Laje de concreto armado: 35 mm Pilar e viga de concreto armado: 40 mm Concreto protendido: 45 mm
Laje: O centro das vigotas tem que ficar uns 2 cm mais alto que a ponta , pra compensar uma tendência da laje curvar com o peso no meio do vão.
Laje hidráulica : Fazer um rebaixo na laje para esconder as tubulações q irá aparecer no forro do andar de baixo.
Cura da Laje: Durante uma semana , deixe a laje coberta e o concreto bem molhado. Um concreto não curado, ou mal curado, pode ter resistência até 30% mais baixa. Mesmo depois de curada, deixe a laje coberta com sacos de cimento e folhas de jornal, que é para proteger do sol,até que a laje seguinte fique pronta.
Laje balanço: Em lajes e vigas em balanço, a armadura principal de flexão é negativa, isto é, colocada próxima à face superior para absorver os esforços de tração. Observamos que após a concretagem da peça, a retirada das formas, escoramentos deve ser iniciada próxima à extremidade livre do balanço e avançar em direção ao apoio , pois do contrário a peça fica bi-apoiada e sujeita a uma flexão positiva, e não contando com a armadura adequada na face inferior para os esforços de tração que aí aparecem, pode romper-se bruscamente.
Na retomada da concretagem , a superfície de emenda ou junta de concretagem deverá ser raspada , picoteada e lavada com água sob pressão, tornando-se áspera para receber adesivos e a nova camada.
Laje : você deve contar 5 cm de altura , o que é suficiente para fazer a capa e concretar a junta das lajotas. Ex.: 7, x 5,70 x 0,05 = 2,12 m³. Pedir o concreto a resistência recomendada pelo fabricante. Viga Calculo: Um bom chute inicial para a altura de vigas de concreto armado é de 8% de seu vão. Assim, uma viga de 5,00 m de vão deve ter uma altura de 40 cm.
Verga: largura do vão mais 30 cm x 10, 12 cm de cada lado.
Contra-Verga: Colocada sob as janelas 30 cm x 10, 10 cm de cada lado. Vãos menores de 60 não necessitam. Empregar três barras de 6.0 mm
VIGAS PARA VENCER VÃOS: no andar de cima existe uma parede dividindo o dormitório da frente e o banheiro. No andar de baixo não, deve-se fazer uma viga nesse lugar, para vencer o vão de baixo e garantir q a laje não ceda com o peso da parede de cima.
Ex. p/escorar: 1 vão de 2,80 escora 2 caibros nas pontas 3 no meio e 2 sarrafos de 15 como Tesouras 1 para lá outro para cá. Ferragem: 4 ferros e no meio 1 ferro ondulando para cima e para baixo. Na parte de cima da coluna deixar ferros(estribos) prolongados uns 50cm, para ficar embutido na laje.
http://www.youtube.com/watch?v=yOS8q0mD5JA&feature=player_embedded#!
http://comprar-casas.net/vigas-e-lajes/
SOLO
Bertioga lençol freático esta abaixo de 1,5 m na maior parte do ano. Solo alaranjado ou branco, normalmente arenoso. Sobre este tipo de solo, podemos iniciar a fundação, colocando a broca, e sobre ela a sapata ou gaiola de ferro para iniciar a fundação.
Tipo de terreno: medida das sapatas. Rochoso (muito firme) 40 x 40 x 50 cm h Arenoso (compacto) 40 x 40 x 60 cm h Úmido (de boa resistência) 100 x 100 x 80 cm h
Argila Siltosa, Argila Arenosa, Silte Argiloso, Silte Arenoso, Areia Argilosa, Areia Siltosa, Areia, Areia c/Pedregulho.
Tensão do (meu)solo em 2Kg/cm² ??
EXAME DO TERRENO Ensaio prático para a determinação de tensão admissível do solo pelo método simples. σ = tensão admissível do solo; P = peso do pilão (Kg); S = superfície da face inferior do pilão (cm²); c = coeficiente de segurança (10); n = número de golpes (quedas) do pilão; h = altura de queda (m); e = penetração no solo do pilão (m). σ = P/c. S [(n.h /e)+(n+1 /2)] Ex.: Um pilão de 20 Kg que tem diâmetro de 15 cm cai 10 vezes de uma altura de 0,50 m e penetra no solo 5 cm. Qual é a resistência do terreno? S=π R² = 3,14x 7,5² =176,70 cm² σ = 20/10 x 176,7 [(10x 0,5 / 0,05) + (10+1/2)] = 1,192 ou σ = 1,2 kg/cm² Obs.: O solo classifica-se como arenoso
Neossolos Quartzarênicos (P13) Argila Marinha. Fundação é aplicada a pequena profundidade, variável de 2,0 a 3,0 m, devido à dificuldade de escavação mais profunda (presença de água e desbarrancamento). Por isso, não deve ser utilizada em locais sujeitos à erosão.
VARIOS
Projeto estrutural / Cálculo estrutural Apostila Demilito - TÉCNICAS DE CONSTRUÇÃO CIVIL http://demilito.com.br/apostila.html
Cura Cimento : torna-se mais resistente atingindo maior resistência aos 28 dias. 03 dias= 80 kl/m² 07 dias= 180 kl/m² 28 dias= 250 kl/m²
Reboco: Um reboco com muito cimento é muito rígido , pouco flexível, pouco elástico o que pode vir a causar micro fissuras. É preciso saber dosá-lo para evitar essa patologia. Com pouca cal e areias saibrosas também. Outro item importante é o aditivo utilizado para impermeabilização. Traço mais comum: externos ou internos é 1: 2: 9 (cimento: cal: areia média lavada) + aditivo impermeabilizante no caso das paredes externas.
Livro mais usado TCPO: Tabelas de Composições de Preços para Orçamentos, da Editora Pini.
Pilares com 12 cm x 20 cm, Vigas de cintamento com 12 cm x 25 cm,
Dimensões das armaduras a serem confeccionadas em casa de ferragem Brocas com 0.20 cm de diâmetro com 04 ferros 3/8 estribos 3/16 a cada 0.20 cm com 5 metros de profundidade Sapatas com 10 ferros 3/ Sapata corrida com 15 cm de largura por 0.40 cm de altura com 07 ferros 3/8 estribos 1/4 a cada 20 cm Pilares do térreo com 12 cm por 27 cm 06 ferros 3/8 estribos 1/4 a cada 20 cm Cinta com 12 cm por 40 cm 06 ferros 3/8 estribos 1/4 a cada 20 cm Pilares do primeiro pavimento com 0.9 por 0.22 cm com 04 ferros 3/8 estribos 3/16 a cada 20 cm. Cinta do primeiro pavimento 0.9 cm por 0.32 cm com 06 ferros 3/8 estribos 3/16 a cada 20 cm Pilares com 09 cm por 17 cm com 04 ferros 3/8 estribos 3/16 a cada 20 cm Cinta com 09 cm por 022 cm com 04 ferros 3/8 estribos 3/16 a cada 20 cm Cobertura com parede de 1.20 metros de altura com tijolo baiano 11x24x Telhado com Telhas de barro modelo Romana ou Portuguesa. Estrutura da cobertura em madeira Guajará ou Amendoim Lembrete: Esta estrutura já concretada é só reforçar elas nestas dimensões pré estabelecidas, para não precisar demolir.
CUB - Descreve os resultados dos principais indicadores de inflação do país e analisa tendências. Discute especialmente a evolução dos indicadores setoriais, e de maneira mais detalhada, o Custo Unitário Básico da Construção Civil (CUB). Fevereiro 2012: 959,40 m² - variação 0,35%. http://www.sindusconsp.com.br/msg2.asp?id=
Calculadora de Custos de Pintura http://www.pqi.com.br/pqi/calculadora.html
PISO CERAMICO
Cálculo do custo detalhado , gasto de material e tempo de mão-de-obra, para executar assentamento de piso cerâmico 20x20, com argamassa pré-fabricada para uso interno. A planilha foi pré-programada, para preços de material e mão- de-obra da região nordeste (abri/2006), para BDI=1 (sem BDI), para BDI=30% adotar (BDI=1,30), Encargos sociais de 1,45 (145%), a área de piso considerada foi de 1 m2, porém você pode alterar, conforme sua necessidade. Para os dados da planilha pré-programada teremos: Cálculo do custo detalhado, gasto de material e tempo de mão-de-obra, para executar assentamento de piso cerâmico 20x20, com argamassa pré-fabricada para uso interno. A planilha foi pré-programada, para preços de material e mão- de-obra da região nordeste(abri/2006), para BDI=1 (sem BDI), para BDI=30% adotar (BDI=1,30), Encargos sociais de 1,45 (145%), a área de piso considerada foi de 1 m2, porém você pode alterar, conforme sua necessidade. Para os dados da planilha pré-programada teremos:
Valor total do serviço por metro quadrado(incluindo material, mão-de-obra, encargo social sem BDI).........R$ 17, Quantidade em metros quadrados de cerâmica a comprar por metro quadrado de serviço............................1,05 m Quantidade em quilos de argamassa a comprar por metro quadrado de serviço.............................................0,37 kg Tempo gasto pela equipe ladrilheiro e servente(cada um) em horas por metro quadrado de serviço...............0,35 h Qual o custo da mão-de-obra sem o BDI? Para um metro quadrado: Ladrilheiro + servente = R$ 0,87 + R$ 0,65 = R$ 1, Encargos sociais (que no ex. foi 145%) = R$ 2, TOTAL = R$ 1,52 + R$ 2,20 = R$ 3,72 por metro quadrado de piso.(VER Planilha em Obras!)
REVESTIMENTO DE PEDRAS
Não se faz rejunte em pedras aplicadas em paredes, a junta é seca. O excesso de argamassa colante gera um filete entre as peças, que deve ser completamente retirado com espátula para evitar manchas. A aplicação de peças maiores geralmente exige argamassa de maior espessura, com um consumo da ordem de 20 kg/m² de revestimento. Pedras no formato de pastilhas teladas, aplicadas com menos argamassa colante cerca de 6,5 kg/m². 10 m² de pedras em um dia de trabalho, com telas de 30 cm x 30 cm. Ex.: quartzito branco telado com argamassa colante branca para blocos de vidro. Passo a passo: http://www.equipedeobra.com.br//construcao-reforma/42/artigo242124-1.asp TIPOS DE ROCHAS E INDICAÇÕES DE USO Granitos e basaltos: indicados para paredes externas e áreas de serviço, são duros, resistentes ao atrito e a produtos químicos e não absorvem sujeira, características que lhe conferem grande durabilidade. Ardósias : indicadas para revestimentos internos e externos em áreas de tráfego leve.
Mármores e calcários : sensíveis a produtos químicos , devem revestir apenas áreas internas e secas, sendo contraindicadas para áreas de serviço, pias de cozinha e paredes externas. Quartzitos e arenitos : indicados para paredes externas e para piscinas , já que não esquentam muito. Recomenda-se impermeabilizá-los para evitar acúmulo de sujeira. Na composição original das pedras existe ferro , que entra em contato com a água da argamassa e, literalmente, enferruja. Os quartzitos e mármores brancos são os que mais mancham , pois têm alto teor de calcário. A cor da argamassa deve ser semelhante à cor das pedras, mas sempre clara; Geralmente utiliza-se argamassa cinza em pedras coloridas , colorindo-se a massa com pó xadrez , e argamassa branca em pedras claras. A argamassa comum feita em obra e a massa fina apresentam muita alcalinidade, que é prejudicial à pedra. Para o assentamento de telas , a espessura da argamassa é de cerca de 6 mm. Placas soltas necessitam cerca de 2 cm de espessura de argamassa para serem assentadas. Não faça a limpeza com ácidos , inclusive o muriático , que só aumentam as manchas e deterioram as pedras. Use sempre detergente neutro ou soluções à base de cloro, sempre biodegradáveis.
Pedra Madeira.
ESGOTO
Tubo esgoto: Usar tela galvanizada Tipo Viveiro no meio do reboco, +largo uns 20 cm cada lado (tela de amarração) Caixa de gordura : caixa destinada a coletar e reter os resíduos gordurosos. Caixa de inspeção : caixa destinada a permitir a inspeção, limpeza, desobstrução. A agua que sai da pia do banheiro vai para 1 caixa sifonada, depois vai para caixa de inspeção. Caixa de inspeção : blocos de 9 cm (8 blocos) e argamassa 1:3 com vedacit, com fundo. Declividade (inclinação) mínima de 2% (dois por cento). 1 cm por metro. Toda a canalização de esgoto deverá ser construída em trechos retos. Nos pontos de mudança de inclinação ou de direção, deverão ser instaladas caixas de inspeção ou peças apropriadas com tampa, para permitir vistorias e desentupimentos. Padrão altura do esgoto das pias é de 65 cm a cima do nível previsto para o contrapíso. CAIXA DE GORDURA , DIMENSÕES INTERNAS MÍNIMAS (cm) 44x22x47(C x L x H) passo a passo.
http://www.copasa.com.br/cgi/cgilua.exe/sys/start.htm?infoid=657&sid=
TELHADO
Para cada metro na horizontal, o telhado deve subir 0,35m na vertical.
TELHA ROMANA 16 peças por m 40 cm x 21 cm de largura 2,70 Kg por peça. 43,2 Kg por m Inclinação Mínima de 35%
O espaçamento adequado entre os caibros é de 30 a 50 cm , aproximadamente. Na primeira fiada, fixar duas ripas (uma sobre a outra). No caso de telhas de concreto , ex., a distância entre a primeira e a segunda ripa deve ser de 29 cm. Nas demais fiadas, usar uma galga (gabarito de madeira), a distância deve ser de 32 cm. Fixe o sargento na madeira e utilize a linha como referência. http://www.soprojetos.com.br/wordpress/como-fazer-subcobertura-em-telhados/196#more-
Cumieira : O assentamento das peças deverá ser feito no sentido contrário ao da ação dos ventos dominantes, com argamassa de cimento, cal e areia no traço 1: 1: 8. Adicione pó xadrez da cor da telha.
COMO CONSTRUIR UM TELHADO " desenho do encaixe ." http://www.ebanataw.com.br/roberto/telhado/tlhcur15.htm
Telha de Cerâmica ou de Concreto $: Material M. R$63,00 m² M.O. Media R$17,00 m²
Chapisco - 175 x 0,001 = 0,200 m² de Argamassa de chapisco no traço 1:3, 0,200 m³ de Areia e 4 Scs de Cimento. Assentamento de Tijolo = 4, 735,00 Tijolos com o gasto de 0,000615 m³ de argamassa por tijolo totalizando 3 m³ de argamassa no traço 1:2:6 =3 m³ de Areia, 28 Scs de Cimento e 56 Scs de Cal ou 28 de Silical. Viga Baldrame = 0,30 x 0,40 x 70,00 ml = 8,40 m³ de Concreto de FCK 150 no Traço 1: 2: 4, com barras de ferro de 10,00 mm, 57,00 Scs de Cimento, 4,17 m³ de Areia 4,17 m² de Brita 1 e 2. Agora a cada 3,00 metros , no mínimo, será necessário 1 Pilar de 20,00 cm de largura. 25 Pilares com 0,20 x 0,15 x 2,50 m = 2 m³ de concreto no Traço 1: 2: 3, 20 Scs de Cimento - 0,800 m³ de Brita 1 e 2 e 1,20 m³ de Areia
PESO LINEAR
O peso do concreto é duas vezes e meia maior que o da água.
Cimento : peso especifico 01 sc de cimento com 50 kg , cabem em 02 latas de 18 lts , 1250 Kg/m3, portanto uma lata de 18 lts de cimento pesa em torno de 23 kg. Areia média: peso especifico é de 1620 kg/m³, uma lata de 18 lts pesa em torno de 30 kg. Brita : peso especifico é de 1500 kg/m³, uma lata 18 lts de brita pesa em torno de 27 kg. A média é de 10 a 14 quilos por metro quadrado e depende do tipo de tijolo.
http://www.fkct.com.br/dicas_de_fundacao.html
Quanto pesa 1 Sobrado :14.11.
PAREDES EXTERNAS Peso do Telhado 1.064 kgf / m Peso da Parede de 1 tijolo 1.390 kgf / m Peso do Piso Habit.160kgf m² 1.440 kgf / m TOTAL: 0 kgf / m
PAREDES INTERNAS
Peso do Telhado 0 kgf / m Peso da Parede de ½ tijolo 675 kgf / m Peso do Piso Habit.160kgf m² 1.440 kgf / m TOTAL: 0 kgf / m
Cobertura de telhas de cerâmica 80 Kg/m Terraços não habitados 350 Kg/m Terraços habitados 500 Kg/m
CAPACIDADE DE CARGA LINEAR ( Quanto aguenta por metro linear ) Se a parede tiver 4 m de comprimento, o peso que a sapata vai aguentar será de: 4 x 7.500 = 30.000 Kg. ou 30 toneladas. Sapata corrida em solo de: Argila DURA [3 kgf / m ²]; Argila RIJA [2 kgf / m ²]. Baldrame com alvenaria de tijolo de barro maciço de 1 tijolo: Argila DURA [7.500 kgf / m]; Argila RIJA [5.000 kgf / m].
Unicamp Apostila: Peso da Obra - Capacidade de Carga do Solo Máxima 1 ou 2 Kgf/cm² p/ Argila Media
http://www.ceset.unicamp.br/~hiroshiy/ST%20-%20631/FUNDA%C7%D5ES%20RASAS%20- %20PROJETO%20PASSO%20A%20PASSO%202006.pdf
