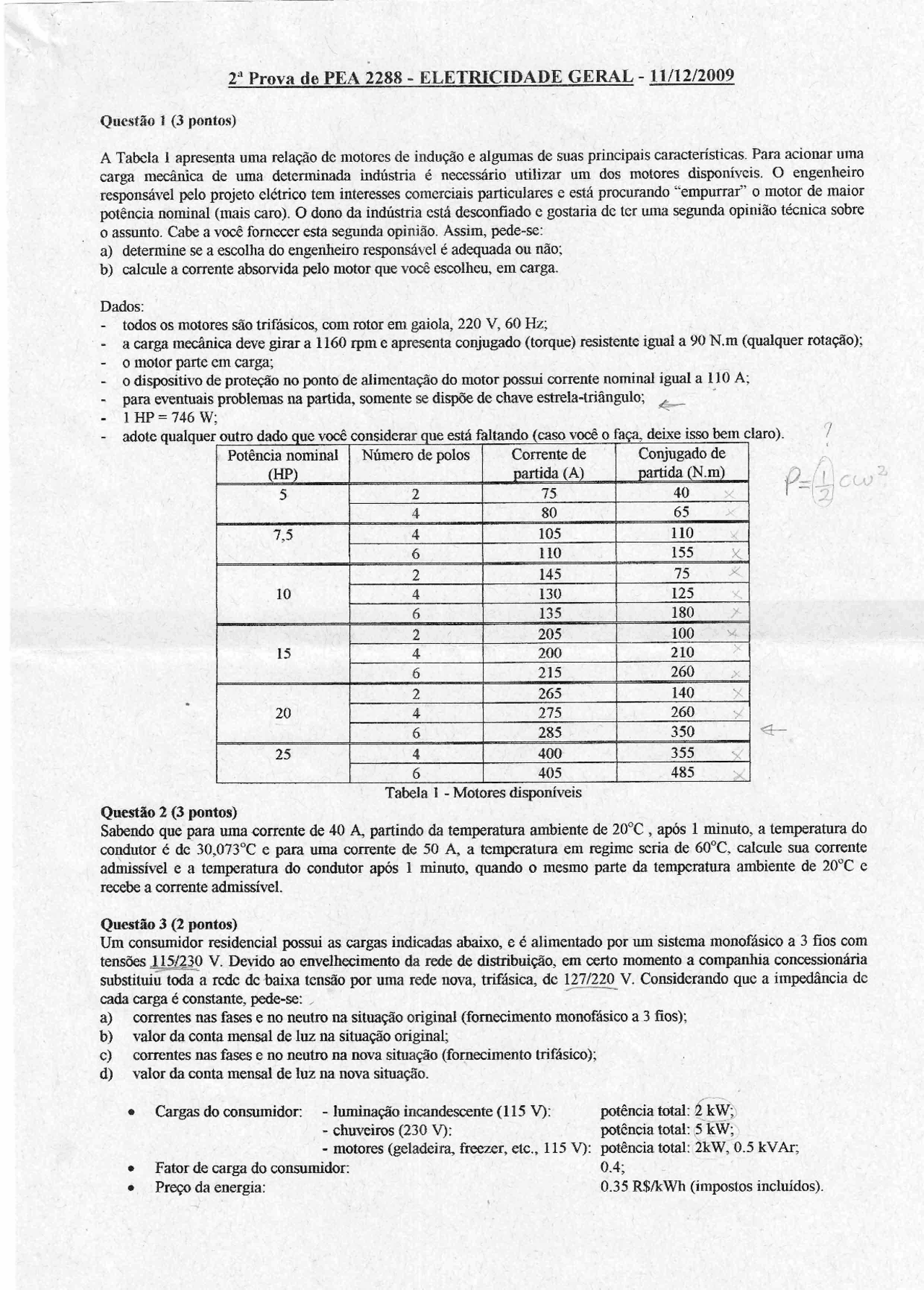

2º Prova de PEA 2288 - ELETRICIDADE GERAL - 11/12/2009 Questão 1 (3 pontos) A Tabela | apresenta uma relação de motores de indução e algumas de suas principais características. Para acionar uma carga mecânica de uma determinada indústria é necessário utilizar um dos motores disponíveis. O engenheiro responsável pelo projeto elétrico tem interesses comerciais particulares e está procurando “empurrar” o motor de maior potência nominal (mais caro). O dono da indústria está desconfiado e gostaria de ter uma segunda opínião técnica sobre o assunto. Cabe a você fornecer esta segunda opinião. Assim, pede-se: a) determine se a escolha do engenheiro responsável é adequada ou não; b) calcule a corrente absorvida pelo motor que você escolheu, em carga. Dados: - “todos os motores são trifásicos, com rotor em gaiola, 220 V, 60 Hz; - a carga mecânica deve girar a 1160 rpm e apresenta conjugado (torque) resistente igual a 90 N.m (qualquer rotação); - o motor parte em carga; - “o dispositivo de proteção no ponto de alimentação do motor possui corrente nominal igual a 110 A; - para eventuais problemas na partida, somente se dispõe de chave estrela-triângulo; , | - 1HP=746W, - “adote qualquer outro dado que você considerar que está faltando (caso você o faça, deixe isso bem claro). A Potência nominal | Número de polos Corrente de Conjugado de (HP) partida (A) partida (N.m) 5 2 75 40 4 80 65 75 E 105 10 6 no 155 2 145 75: 10 4 130 15 [o 135 180 2 205 100 x 15 4 200 210 6 215 260 2 265 140 20 4 275 260 6 285 350 SE. 25 4 400 355 6 405 485 Tabela 1 - Motores disponíveis Questão 2 (3 pontos) Sabendo que para uma corrente de 40 A, partindo da temperatura ambiente de 20ºC , após 1 minuto, a temperatura do condutor é de 30,073ºC e para uma corrente de 50 A, a temperatura em regime seria de 60ºC, calcule sua corrente admissível e a temperatura do condutor após 1 minuto, quando o mesmo parte da temperatura ambiente de 20ºC e recebe a corrente admissível. Questão 3 (2 pontos) Um consumidor residencial possui as cargas indicadas abaixo, e é alimentado por um sistema monofásico a 3 fios com tensões 115/230 V. Devido ao envelhecimento da rede de distribuição, em certo momento a companhia concessionária substituiu toda a rede de baixa tensão por uma rede nova, trifásica, de 127/220 V. Considerando que a impedância de cada carga é constante, pede-se: 5 i a) correntes nas fases e no neutro na situação original (fornecimento monofásico a 3 fios); b) valor da conta mensal de luz na situação original; e) correntes nas fases e no neutro na nova situação (fornecimento trifásico); d) valor da conta mensal de luz na nova situação. e Cargas do consumidor: - luminação incandescente (115 V): potência total: É kW; - chuveiros (230 V): potência total: 5 kW; - motores (geladeira, freezer, etc., 115 V): potência total: 2kW, 0.5 kKVAr; e Fator de carga do consumidor: 04; e Preço da energia: 0.35 R$/kWh (impostos incluídos).
