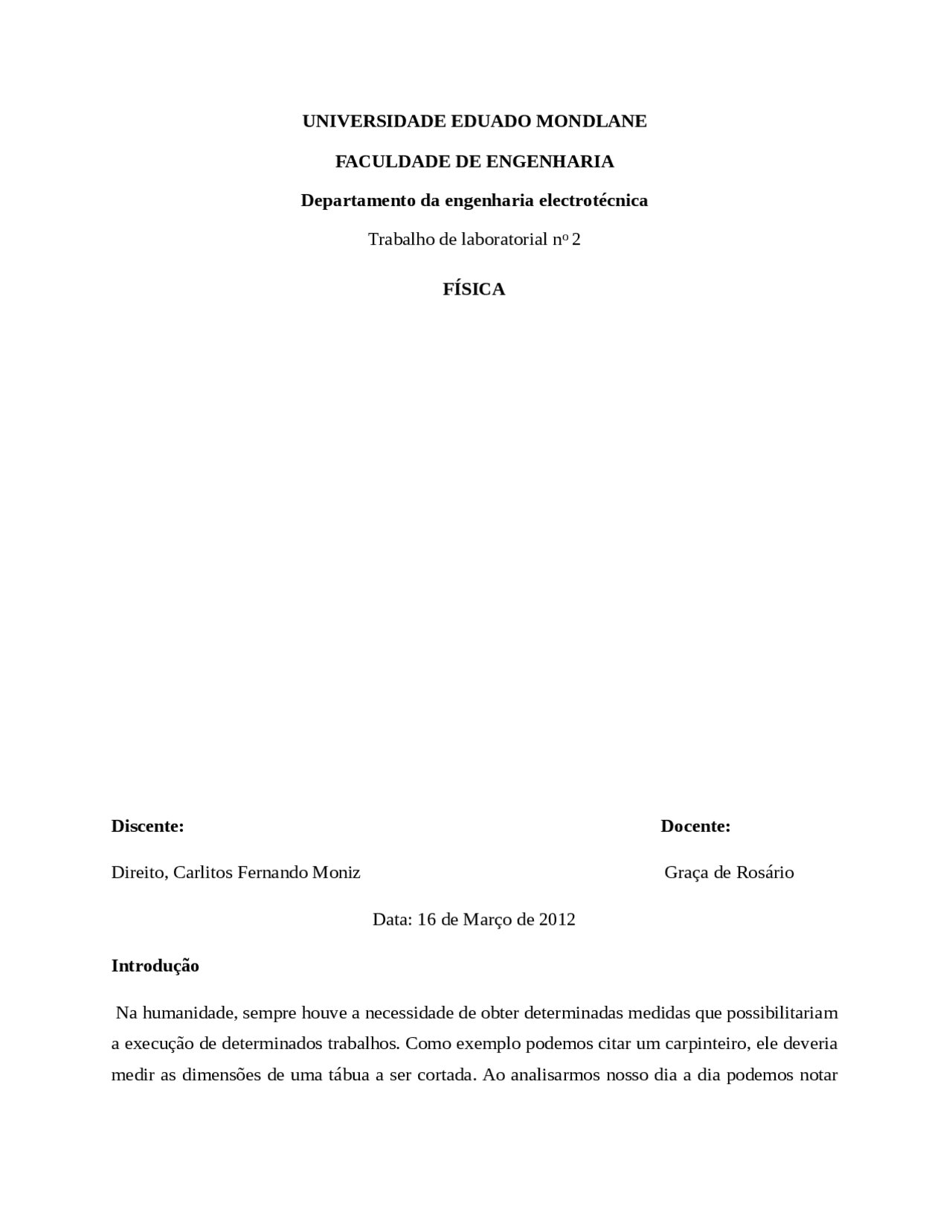

UNIVERSIDADE EDUADO MONDLANE
FACULDADE DE ENGENHARIA
Departamento da engenharia electrotécnica Trabalho de laboratorial n o^2
FÍSICA
Discente: Docente:
Direito, Carlitos Fernando Moniz Graça de Rosário
Data: 16 de Março de 2012
Introdução
Na humanidade, sempre houve a necessidade de obter determinadas medidas que possibilitariam a execução de determinados trabalhos. Como exemplo podemos citar um carpinteiro, ele deveria medir as dimensões de uma tábua a ser cortada. Ao analisarmos nosso dia a dia podemos notar
como vivemos cercados de elementos que podem ser medidos, as dimensões de um móvel, de um cómodo, como também espessuras de variadas peças.
Com o passar dos anos e o avanço da tecnologia, tornou-se cada vez mais frequente a necessidade de obter medidas cada vez mais precisas. Para isso foram desenvolvidos instrumentos cada vez mais sofisticados, acompanhados de alta tecnologia e consequentemente de elevados custos.
Para esta actividade serão utilizados paquímetro e micrómetro. O paquímetro e o micrómetro são instrumentos que apresentam maior precisão, porém são encontrados em poucos ambientes, como por exemplo, oficinas de usinagem.
O presente relatório descreve as duas práticas realizadas na matéria de física experimental, paquímetro e micrómetro para medir peças.
Objectivo geral
Medição de grandezas físicas
Objectivos específicos
▲ Estudar a construção do paquímetro e de micrómetro
graduada, a de uma corrente eléctrica com um amperímetro, a de uma massa com uma balança ou de um intervalo de tempo com um cronómetro.
Uma medida indirecta é a que resulta da aplicação de uma relação matemática que vincula a grandeza a ser medida com outras directamente mensuráveis.
O Nónio ou Vernier é um dispositivo que nos permite efectuar a leitura de uma fracção da menor divisão de uma régua ou escala graduada a qual esta adaptado. Ele é constituído de uma pequena escala com N divisões de valores conhecidos, que se move ao longo da régua principal. As divisões do Nónio possuem dimensões diferentes daquelas da régua principal porém, relacionam-se entre si de uma maneira simples.
Paquímetro: é um instrumento que serve para medir comprimentos, diâmetros internos, externos e profundidades, e é constituído de uma régua metálica graduada (corpo do paquímetro) e de um nónio ou vernier. Em termos rudimentares, o paquímetro é um instrumento que permite medirmos a distância entre dois pontos. Em termos práticos é um dos mais populares instrumentos que possibilita determinarmos a distância entre dois pontos, fornecendo leituras com décimos de milímetro. Sua origem remota épocas distantes da civilização Grega, do império Romano ou mesmo da civilização Chinesa Nas medições externas recomenda-se colocar a peça a ser medida o mais perto possível da escala, de modo a minimizar os erros de não obediência do princípio de Abbé. Nas medições internas, antes de fixar o cursor, deve-se afrouxar a pressão de medição.
Em geral, na medição com paquímetro, deve-se evitar um aperto forte dos bicos sobre a peça (evitar a força de medição excessiva). Além disso, deve-se evitar, ao máximo possível, movimento relativo entre os bicos e peça, já que isto provoca desgaste dos bicos, e assim a geração de erros de medição com o paquímetro. Sob hipótese alguma, deve-se medir uma peça em movimento (por exemplo: no torno).
Com o paquímetro para medir o diâmetro interno, Posiciona-se o cilindro entre os bicos destinados às medições externas do material. Depois de realizada a medição externa mede-se o diâmetro interno inserindo as orelhas do paquímetro dentro do cilindro e coloca-se a haste dentro
da peça para medidas de profundidade. E na medição do diâmetro, externo Devem-se mover as partes móveis com o polegar actuando no impulsor até que a parte móvel encoste-se ao cilindro. Na leitura do paquímetro deve-se observar a escala fixa, graduada em números inteiros, seguida da precisão fraccionária que pode ser calculada coincidindo o traço do nónio com o traço da escala de números inteiros. Multiplica-se, então, o resultado da comparação entre os traços pela resolução do instrumento. Micrómetro: é um instrumento capas de fornecer medidas muitas precisas, como exemplos, a espessura de uma folha de papel, o diâmetro de um fio muito fino, um fio de cabelo, ou pequenos comprimentos, etc. A estrutura deste instrumento é baseada em um parafuso de rosca fina de precisão, que possibilita um avanço micrométrico ao longo do seu eixo. É também utilizado na construção cível para medir espessura. Possui, ainda, grande uso na indústria mecânica, medindo toda a espécie de objectos, como pecas de máquinas. Por ser um instrumento de precisão, devem ser tomados todos os cuidados para sua preservação, evitando pancadas, colocação de objectos sobre o instrumento, queda sobre a bancada de trabalho ou mesmo no chão. Medição com micrómetro: posiciona-se a esfera entre as pontas fixa e móvel do micrómetro. Gira- se o^ tambor^ ate^ que as pontas prendam a esfera, para isso, utiliza-se o parafuso de fricção fornecendo a pressão adequada. Lêem-se os milímetros indicados na escala fixa, observando a marcação do meio milímetro, superior ao último milímetro inteiro medido. Lê-se, então, os centésimos de milímetros no tambor.
Experiencia - medição de grandezas físicas
Matérias usados Regua milietrica
em mm)
Cálculo de valor médio do Paquímetro
= = = 2,88mm
Cálculo de valor médio do Micrómetro
= = = 2,841mm
Cálculo de erro quadrático do Paquímetro
