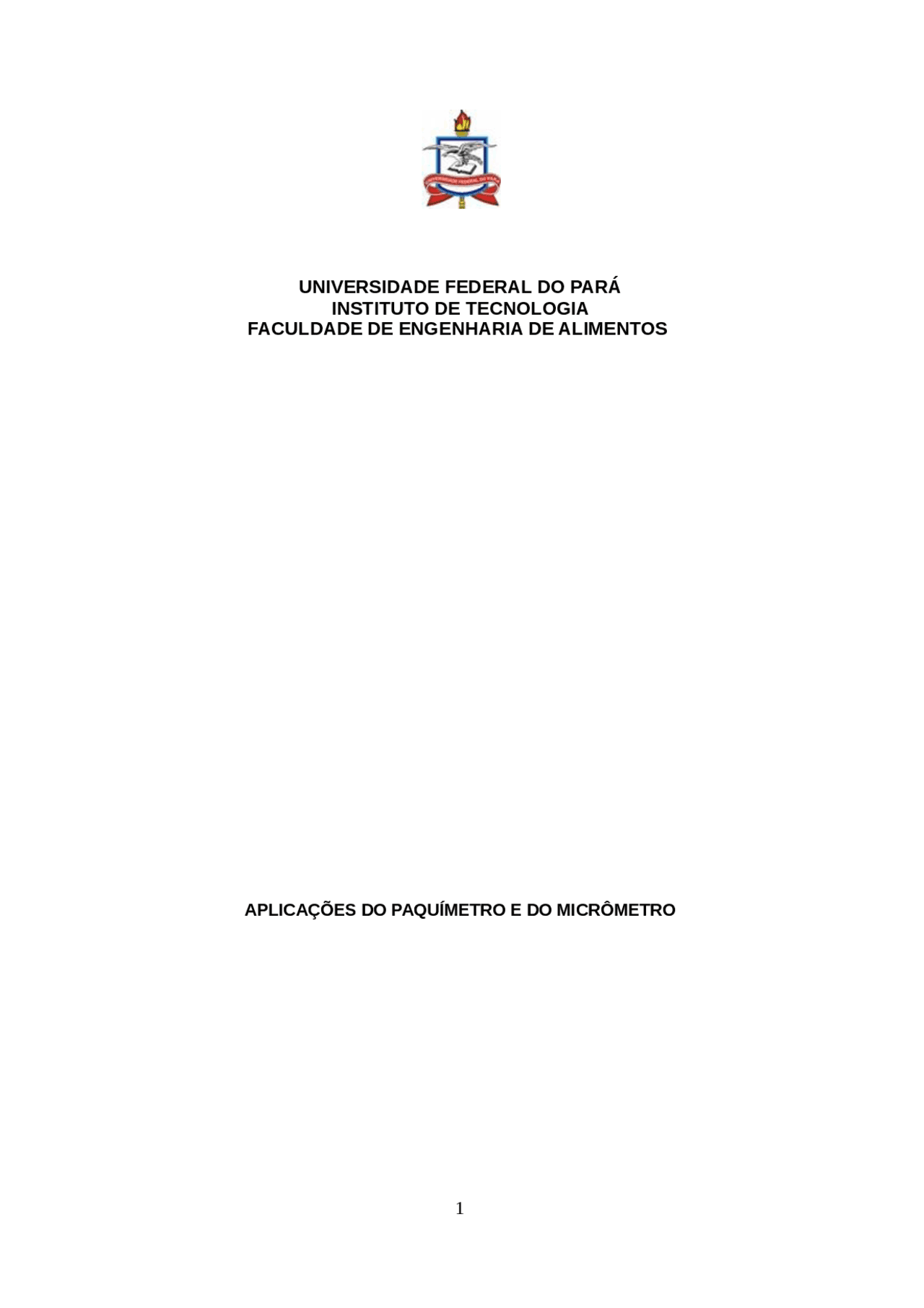

UNIVERSIDADE FEDERAL DO PARÁ

INSTITUTO DE TECNOLOGIA

FACULDADE DE ENGENHARIA DE ALIMENTOS

APLICAÇÕES DO PAQUÍMETRO E DO MICRÔMETRO

Professor: Borges

Equipe: Caroline Corrêa ( 10091000201 )

Edvaldo Pena ( 10091001101 )

Jacqueline Beckman ( 10091002501 )

João Paulo (10091000801 )

Tárique Samir ( 10091004101 )

BELÉM

SUMÁRIO

✓ OBJETIVO^3

✓ MATERIAL UTILIZADO^^4

PROCEDIMENTOS

• Experiência 1
• Experiência 2

CONCLUSÃO

ANEXO

✓ Material Utilizado

Para realização desta experiência foram utilizados os seguintes materiais:

• Paquímetro;
• Micrômetro mecânico;
• Micrômetro digital;
• Bloco de madeira;
• Lâmina de acrílico.

✓ Procedimentos

• Experiência 1:

O Paquímetro ( ver figura 1 em anexo ) foi utilizado para medir o volume de um bloco de madeira, cujo essas medidas foram encontradas em milímetros.

O bloco de madeira foi introduzido entre as garras do paquímetro (entre os bicos fixo e move), em seguida estas foram apertadas pressionando o bloco de madeira. Quando o bloco ficou imóvel travou-se o paquímetro através do parafuso de fixação. Após esse procedimento, retirou-se o bloco, para medir a sua espessura. Para a medição da largura e altura, foi realizado o mesmo procedimento. Coletados os três dados, foi possível realizar o cálculo para encontrar o volume do bloco.

Os valores coletados foram:

• Espessura: 19,65 mm ou 1,965 cm;
• Largura: 40 mm ou 4 cm
• Altura: 60,5 mm ou 6,05 cm

Cálculos:

V = E x L x A = 19,65 x 40 x 60,5 = 47553 mm^3 ou 47,553 cm^3

• Experiência 2:

40 mm19,65 mm60,5 mm

Os micrômetros (digital e mecânico) foram utilizados para medir a espessura de uma lâmina de acrílico, e essas medidas foram encontradas em milímetros.

• Micrômetro Digital ( ver figura 2 em anexo ) : A lâmina foi colocada entre as pontas de metal duro do micrômetro, em seguida estas foram apertadas pressionando a lâmina, até a catraca emitir um som, então travou-se o micrômetro e foi retirada a lâmina para medir a espessura da mesma. A leitura da medida foi feita no visor digital.

Os valores coleados foram:

Espessura da lâmina: 6,024 mm ou 0,6024 cm

• Micrômetro Mecânico ( ver figura 3 em anexo ): A lâmina foi colocada entre as pontas de metal duro do micrômetro, em seguida estas foram apertadas pressionando a lâmina, até a catraca emitir um som, então travou-se o micrômetro e foi retirada a lâmina para medir a espessura da mesma. A leitura da medida foi feita a partir da soma de duas escalas, uma fixa e outra móvel.

Os valores coletados foram:

Escala fixa: 5,5 mm

Escala móvel: 0,48 mm

Cálculos:

5,5 + 0,48 = 5,98 mm

Espessura da lâmina: 5,98 mm

6,024 mm

✓ Conclusão

Com base nas experiências realizadas concluímos que o Paquímetro e o Micrômetro são instrumentos de alta precisão para medição de objetos com pequenas dimensões. No laboratório aprendemos a manusear esses instrumentos, fazer a leitura das medidas em duas escalas (fixa e móvel), com o objetivo de calcular as medidas das três dimensões de um bloco de madeira e de uma lâmina de acrílico utilizados para experimentos em laboratório.

✓ Anexo

• Figura 1
