Manobra e proteção de motores 7
• Destina-se a máquinas que partem em vazio ou com conjugado
resistente baixo, praticamente constante, tais como, máquinas para
usinagem de metais ( tornos, fresas, etc ).
• Partidas normais ( < 15 s ). Para partidas prolongadas ( pesadas )
deve-se ajustar as especificações do contator, relé de sobrecarga,
condutores, etc.
• Coordenação: tipo 2 – IEC 60 947-4
( corrente presumida de curto-circuito 50kA / 500 VCA )
• Motor: para duas tensões com seis terminais acessíveis.
• Relé de sobrecarga: ajustar para a 0,58 vezes a corrente de serviço
( nominal do motor ).
• Relé de tempo: ajustar a um tempo para aceleração à
aproximadamente 90% da rotação nominal.
• Frequência de manobras: 15 manobras/hora.

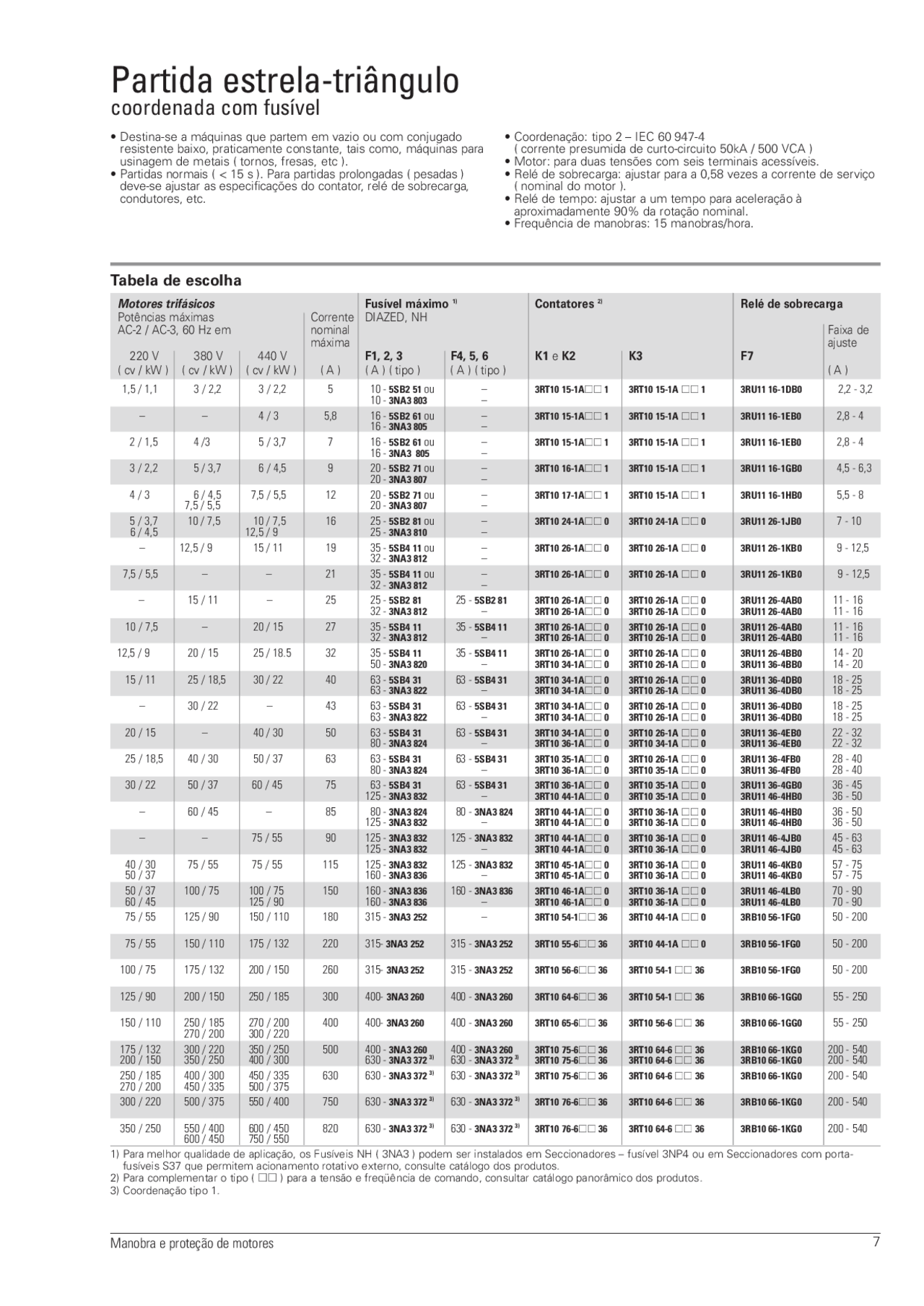

Partida estrela-triângulo
coordenada com fusível
Motores trifásicos Fusível máximo 1) Contatores 2) Relé de sobrecarga
Potências máximas Corrente DIAZED, NH
AC-2 / AC-3, 60 Hz em nominal Faixa de
máxima ajuste
220 V 380 V 440 V F1, 2, 3 F4, 5, 6 K1 eK2 K3 F7
( cv / kW ) ( cv / kW ) ( cv / kW ) ( A ) ( A ) ( tipo ) ( A ) ( tipo ) ( A )
1,5 / 1,1 3 / 2,2 3 / 2,2 5 10 - 5SB2 51 ou – 3RT10 15-1Aqq 1 3RT10 15-1A qq 1 3RU11 16-1DB0 2,2 - 3,2
10 - 3NA3 803 –
– – 4 / 3 5,8 16 - 5SB2 61 ou – 3RT10 15-1Aqq 1 3RT10 15-1A qq 1 3RU11 16-1EB0 2,8 - 4
16 - 3NA3 805 –
2 / 1,5 4 /3 5 / 3,7 7 16 - 5SB2 61 ou – 3RT10 15-1Aqq 1 3RT10 15-1A qq 1 3RU11 16-1EB0 2,8 - 4
16 - 3NA3 805 –
3 / 2,2 5 / 3,7 6 / 4,5 9 20 - 5SB2 71 ou – 3RT10 16-1Aqq 1 3RT10 15-1A qq 1 3RU11 16-1GB0 4,5 - 6,3
20 - 3NA3 807 –
4 / 3 6 / 4,5 7,5 / 5,5 12 20 - 5SB2 71 ou – 3RT10 17-1Aqq 1 3RT10 15-1A qq 1 3RU11 16-1HB0 5,5 - 8
7,5 / 5,5 20 - 3NA3 807 –
5 / 3,7 10 / 7,5 10 / 7,5 16 25 - 5SB2 81 ou – 3RT10 24-1Aqq 0 3RT10 24-1A qq 0 3RU11 26-1JB0 7 - 10
6 / 4,5 12,5 / 9 25 - 3NA3 810 –
– 12,5 / 9 15 / 11 19 35 - 5SB4 11 ou – 3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-1KB0 9 - 12,5
32 - 3NA3 812 –
7,5 / 5,5 – – 21 35 - 5SB4 11 ou – 3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-1KB0 9 - 12,5
32 - 3NA3 812 –
– 15 / 11 – 25 25 - 5SB2 81 25 - 5SB2 81 3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-4AB0 11 - 16
32 - 3NA3 812 –3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-4AB0 11 - 16
10 / 7,5 – 20 / 15 27 35 - 5SB4 11 35 - 5SB4 11 3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-4AB0 11 - 16
32 - 3NA3 812 –3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-4AB0 11 - 16
12,5 / 9 20 / 15 25 / 18.5 32 35 - 5SB4 11 35 - 5SB4 11 3RT10 26-1Aqq 0 3RT10 26-1A qq 0 3RU11 26-4BB0 14 - 20
50 - 3NA3 820 –3RT10 34-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4BB0 14 - 20
15 / 11 25 / 18,5 30 / 22 40 63 - 5SB4 31 63 - 5SB4 31 3RT10 34-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4DB0 18 - 25
63 - 3NA3 822 –3RT10 34-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4DB0 18 - 25
– 30 / 22 – 43 63 - 5SB4 31 63 - 5SB4 31 3RT10 34-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4DB0 18 - 25
63 - 3NA3 822 –3RT10 34-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4DB0 18 - 25
20 / 15 – 40 / 30 50 63 - 5SB4 31 63 - 5SB4 31 3RT10 34-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4EB0 22 - 32
80 - 3NA3 824 –3RT10 36-1Aqq 0 3RT10 34-1A qq 0 3RU11 36-4EB0 22 - 32
25 / 18,5 40 / 30 50 / 37 63 63 - 5SB4 31 63 - 5SB4 31 3RT10 35-1Aqq 0 3RT10 26-1A qq 0 3RU11 36-4FB0 28 - 40
80 - 3NA3 824 –3RT10 36-1Aqq 0 3RT10 35-1A qq 0 3RU11 36-4FB0 28 - 40
30 / 22 50 / 37 60 / 45 75 63 - 5SB4 31 63 - 5SB4 31 3RT10 36-1Aqq 0 3RT10 35-1A qq 0 3RU11 36-4GB0 36 - 45
125 - 3NA3 832 –3RT10 44-1Aqq 0 3RT10 35-1A qq 0 3RU11 46-4HB0 36 - 50
– 60 / 45 – 85 80 - 3NA3 824 80 - 3NA3 824 3RT10 44-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4HB0 36 - 50
125 - 3NA3 832 –3RT10 44-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4HB0 36 - 50
– – 75 / 55 90 125 - 3NA3 832 125 - 3NA3 832 3RT10 44-1Aqq0 3RT10 36-1A qq 0 3RU11 46-4JB0 45 - 63
125 - 3NA3 832 –3RT10 44-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4JB0 45 - 63
40 / 30 75 / 55 75 / 55 115 125 - 3NA3 832 125 - 3NA3 832 3RT10 45-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4KB0 57 - 75
50 / 37 160 - 3NA3 836 –3RT10 45-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4KB0 57 - 75
50 / 37 100 / 75 100 / 75 150 160 - 3NA3 836 160 - 3NA3 836 3RT10 46-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4LB0 70 - 90
60 / 45 125 / 90 160 - 3NA3 836 –3RT10 46-1Aqq 0 3RT10 36-1A qq 0 3RU11 46-4LB0 70 - 90
75 / 55 125 / 90 150 / 110 180 315 - 3NA3 252 –3RT10 54-1qq 36 3RT10 44-1A qq 0 3RB10 56-1FG0 50 - 200
75 / 55 150 / 110 175 / 132 220 315- 3NA3 252 315 - 3NA3 252 3RT10 55-6qq36 3RT10 44-1A qq 0 3RB10 56-1FG0 50 - 200
100 / 75 175 / 132 200 / 150 260 315- 3NA3 252 315 - 3NA3 252 3RT10 56-6qq36 3RT10 54-1 qq 36 3RB10 56-1FG0 50 - 200
125 / 90 200 / 150 250 / 185 300 400- 3NA3 260 400 - 3NA3 260 3RT10 64-6qq36 3RT10 54-1 qq 36 3RB10 66-1GG0 55 - 250
150 / 110 250 / 185 270 / 200 400 400- 3NA3 260 400 - 3NA3 260 3RT10 65-6qq36 3RT10 56-6 qq 36 3RB10 66-1GG0 55 - 250
270 / 200 300 / 220
175 / 132 300 / 220 350 / 250 500 400 - 3NA3 260 400 - 3NA3 260 3RT10 75-6qq36 3RT10 64-6 qq36 3RB10 66-1KG0 200 - 540
200 / 150 350 / 250 400 / 300 630 - 3NA3 372 3) 630 - 3NA3 372
3)
3RT10 75-6qq 36 3RT10 64-6 qq 36 3RB10 66-1KG0 200 - 540
250 / 185 400 / 300 450 / 335 630 630 - 3NA3 372 3) 630 - 3NA3 372 3) 3RT10 75-6qq 36 3RT10 64-6 qq36 3RB10 66-1KG0 200 - 540
270 / 200 450 / 335 500 / 375
300 / 220 500 / 375 550 / 400 750 630 - 3NA3 372 3) 630 - 3NA3 372 3) 3RT10 76-6qq 36 3RT10 64-6 qq36 3RB10 66-1KG0 200 - 540
350 / 250 550 / 400 600 / 450 820 630 - 3NA3 372 3) 630 - 3NA3 372 3) 3RT10 76-6qq 36 3RT10 64-6 qq36 3RB10 66-1KG0 200 - 540
600 / 450 750 / 550
Tabela de escolha
1) Para melhor qualidade de aplicação, os Fusíveis NH ( 3NA3 ) podem ser instalados em Seccionadores – fusível 3NP4 ou em Seccionadores com porta-
fusíveis S37 que permitem acionamento rotativo externo, consulte catálogo dos produtos.
2) Para complementar o tipo ( qq ) para a tensão e freqüência de comando, consultar catálogo panorâmico dos produtos.
3) Coordenação tipo 1.
