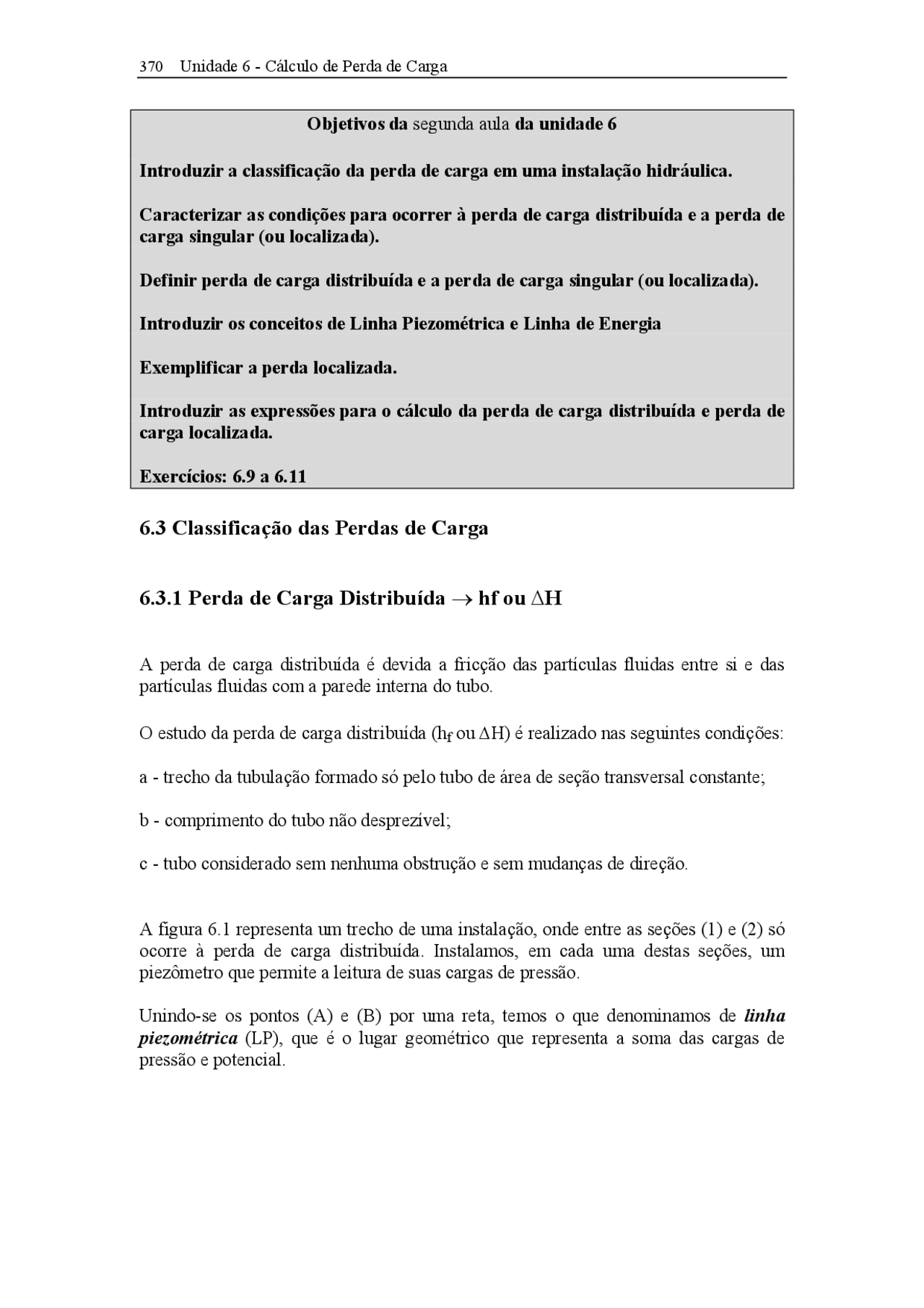

370 Unidade 6 - Cálculo de Perda de Carga
Objetivos da segunda aula da unidade 6
Introduzir a classificação da perda de carga em uma instalação hidráulica.
Caracterizar as condições para ocorrer à perda de carga distribuída e a perda de
carga singular (ou localizada).
Definir perda de carga distribuída e a perda de carga singular (ou localizada).
Introduzir os conceitos de Linha Piezométrica e Linha de Energia
Exemplificar a perda localizada.
Introduzir as expressões para o cálculo da perda de carga distribuída e perda de
carga localizada.
Exercícios: 6.9 a 6.11
6.3 Classificação das Perdas de Carga
6.3.1 Perda de Carga Distribuída hf ou H
A perda de carga distribuída é devida a fricção das partículas fluidas entre si e das
partículas fluidas com a parede interna do tubo.
O estudo da perda de carga distribuída (hf ou H) é realizado nas seguintes condições:
a - trecho da tubulação formado só pelo tubo de área de seção transversal constante;
b - comprimento do tubo não desprezível;
c - tubo considerado sem nenhuma obstrução e sem mudanças de direção.
A figura 6.1 representa um trecho de uma instalação, onde entre as seções (1) e (2) só
ocorre à perda de carga distribuída. Instalamos, em cada uma destas seções, um
piezômetro que permite a leitura de suas cargas de pressão.
Unindo-se os pontos (A) e (B) por uma reta, temos o que denominamos de linha
piezométrica (LP), que é o lugar geométrico que representa a soma das cargas de
pressão e potencial.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Perda de carga e outras Notas de estudo em PDF para Engenharia Agrícola, somente na Docsity!

370 Unidade 6 - Cálculo de Perda de Carga

Objetivos da segunda aula da unidade 6

Introduzir a classificação da perda de carga em uma instalação hidráulica.

Caracterizar as condições para ocorrer à perda de carga distribuída e a perda de carga singular (ou localizada).

Definir perda de carga distribuída e a perda de carga singular (ou localizada).

Introduzir os conceitos de Linha Piezométrica e Linha de Energia

Exemplificar a perda localizada.

Introduzir as expressões para o cálculo da perda de carga distribuída e perda de carga localizada.

Exercícios: 6.9 a 6.

6.3 Classificação das Perdas de Carga

6.3.1 Perda de Carga Distribuída → hf ou ∆ H

A perda de carga distribuída é devida a fricção das partículas fluidas entre si e das partículas fluidas com a parede interna do tubo.

O estudo da perda de carga distribuída (hf ou ∆H) é realizado nas seguintes condições:

a - trecho da tubulação formado só pelo tubo de área de seção transversal constante;

b - comprimento do tubo não desprezível;

c - tubo considerado sem nenhuma obstrução e sem mudanças de direção.

A figura 6.1 representa um trecho de uma instalação, onde entre as seções (1) e (2) só ocorre à perda de carga distribuída. Instalamos, em cada uma destas seções, um piezômetro que permite a leitura de suas cargas de pressão.

Unindo-se os pontos (A) e (B) por uma reta, temos o que denominamos de linha piezométrica (LP), que é o lugar geométrico que representa a soma das cargas de pressão e potencial.

371 Curso Básico de Mecânica dos Fluidos

Aplicando a equação de energia entre (1) e (2) da figura 6.1, temos:

γ

γ f =^12

p p h equação 6.

A equação 6.1, permite afirmar que a diferença entre dois pontos da LP representa a perda de carga distribuída no trecho compreendido entre eles.

γ

p 2 γ

p 1

(A)

(B)

L

α hf

Figura 6.

Considerando L, como sendo o comprimento do tubo compreendido entre as seções (1) e (2) e (α) como sendo o ângulo de inclinação da linha piezométrica (L.P), podemos escrever que:

J

L

h tg α = f^ = equação 6.

Notas :

  1. Em trechos de instalações hidráulicas análogas ao representado pela figura 6.1, podemos afirmar que a linha piezométrica é decrescente no sentido do escoamento.
  2. Evocando o conceito da linha de energia (L.E), que é o lugar geométrico que representa a carga total das seções do escoamento, podemos afirmar que a diferença entre a cota da L.E e a cota da L.P nos fornece sempre a carga cinética da seção considerada.

373 Curso Básico de Mecânica dos Fluidos

Figura 6.

L

P 1

P 2

Novamente sabendo que o L é desprezível e aplicando a equação da energia, temos:

2 g

p p v v h

2 2

2 1 2 1 S

γ

= equação 6.

Nota : Na equação 6.4 consideramos que, tanto na seção (2), como na seção (1), o escoamento é turbulento, ou seja α 1 = α 2 ~ 1,0.

foto 1^1

(^1) Na foto, o laboratorista Manoel Luiz da Silva, no laboratório de Mecânica dos Fluidos da Faculdade

de Engenharia Industria (FEI), mostra trechos onde ocorrem a perda de carga distribuída e a perda de carga localizada.

374 Unidade 6 - Cálculo de Perda de Carga

6.4 Cálculo Perda de Carga Distribuída (hf ou ∆ H)

Apresentamos o cálculo da perda de carga distribuída pela chamada fórmula universal, que é originada da análise dimensional (exercício 4.14.23), isto pelo fato da mesma ser válida para qualquer escoamento incompressível e ainda ser reconhecida pela ABNT.

Nota : No apêndice 6.1 mostramos outra maneira comumente usada para a determinação da perda de carga distribuída, que é através da fórmula de Hazen-Williams.

A equação 6.5, representa a fórmula universal.

2 g

v D

L

h f

2

H

f =^ × × equação 6.

onde:

f → coeficiente de perda de carga distribuída

L→ comprimento do tubo de área de seção transversal constante

DH → diâmetro hidráulico

v → velocidade média do escoamento

g → aceleração da gravidade, comumente considerada igual a 9,8 m/s^2

6.5 Cálculo da Perda de Carga Localizada ou singular (hS)

A expressão representada pela equação 6.6^2 é usada para o cálculo da perda de carga localizada (singular):

2 g

v h Ks.

2 S =^ equação 6.

(^2) Para projetos de instalações hidráulicas muitas vezes não utilizamos esta expressão para o cálculo da

perda de carga localizada, mas sim o conceito de comprimento equivalente como mostraremos mais adiante.
