EBER NUNES FERREIRA
PERSPECTIVA

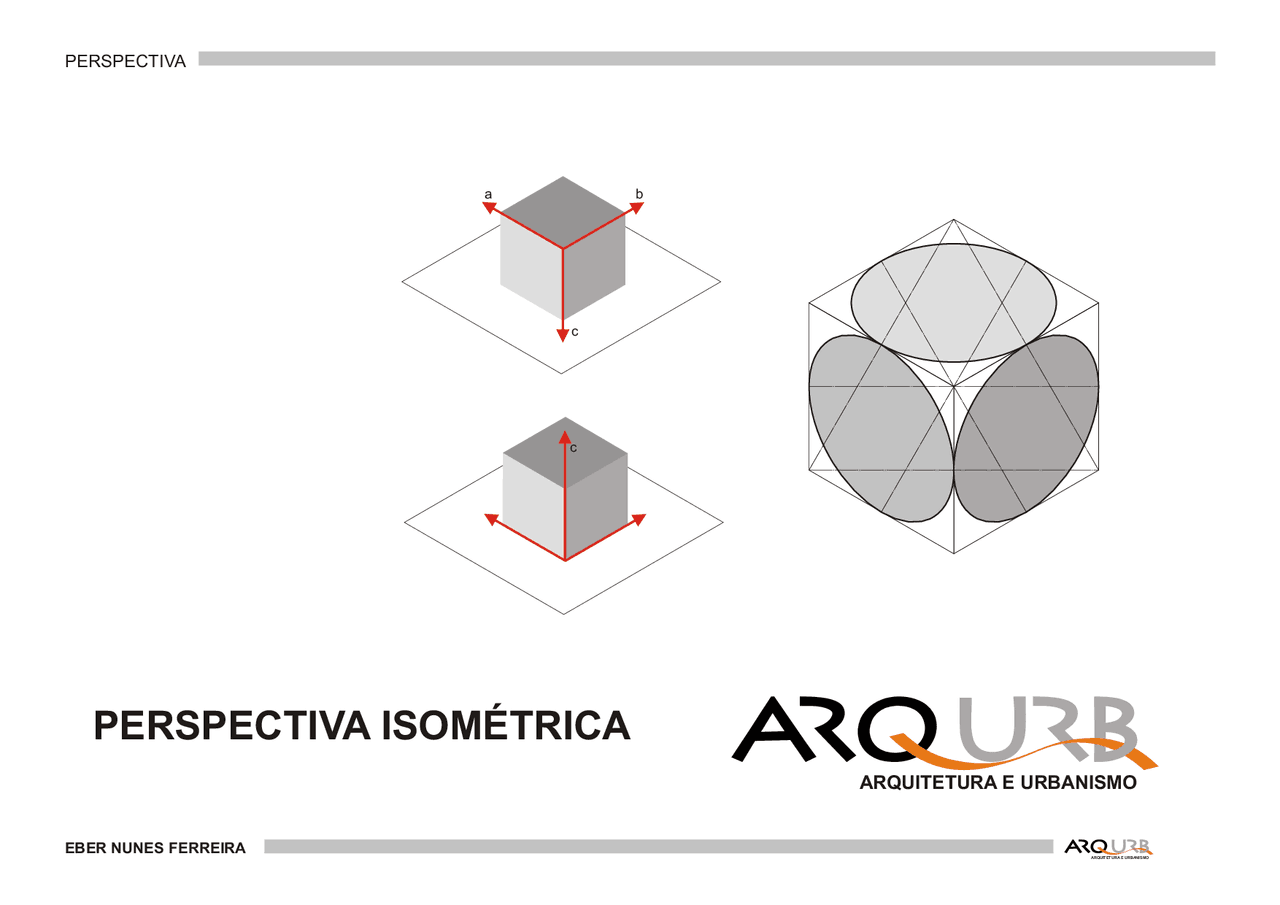

PERSPECTIVA ISOMÉTRICA
a
a
b
b
c
c
ARQUITETURA E URBANISMO
a
a
a
30º 30º 30º^ 30º^ 30º 30º
a
a
a
b
b
b
c c
c
b
b
b
VISTA FRONTAL VISTA FRONTAL VISTA FRONTAL
VISTA SUPERIOR VISTA SUPERIOR^ VISTA SUPERIOR
PERSPECTIVA ISOMÉTRICA^ PERSPECTIVA ISOMÉTRICA^ PERSPECTIVA ISOMÉTRICA
h h
h h
EBER NUNES FERREIRA^1
EBER NUNES FERREIRA^3
ELÍPSE
ELÍPSE
EBER NUNES FERREIRA 4
Faça a perspectiva isométrica do sólido apresentado por suas vistas superior, frontal e lateral
PH
PV
VISTA SUPERIOR
VISTA FRONTAL VISTA LATERAL
A
PP
EBER NUNES FERREIRA
Faça a perspectiva isométrica do sólido apresentado por suas vistas superior, frontal e lateral
PH
PV PP
VISTA SUPERIOR
VISTA FRONTAL VISTA LATERAL
A
EBER NUNES FERREIRA
Faça a perspectiva isométrica do sólido apresentado por suas vistas superior, frontal e lateral
PV PP
VISTA FRONTAL VISTA LATERAL
EBER NUNES FERREIRA
Faça a perspectiva isométrica do sólido apresentado por suas vistas superior, frontal e lateral
PH
VISTA SUPERIOR
9
PV PP
VISTA FRONTAL VISTA LATERAL
EBER NUNES FERREIRA
Dada a perspectiva isométrica do sólidos represente suas vistas; superior, frontal e lateral
PH
VISTA SUPERIOR
10
PV PP
VISTA FRONTAL VISTA LATERAL
EBER NUNES FERREIRA
PH
VISTA SUPERIOR
12
Dada a perspectiva isométrica do sólidos represente suas vistas; superior, frontal e lateral
PV PP
VISTA FRONTAL VISTA LATERAL
EBER NUNES FERREIRA
PH
VISTA SUPERIOR
13
Dada a perspectiva isométrica do sólidos represente suas vistas; superior, frontal e lateral
PV PP
VISTA FRONTAL VISTA LATERAL
EBER NUNES FERREIRA
PH
VISTA SUPERIOR
15
Dada a perspectiva isométrica do sólidos represente suas vistas; superior, frontal e lateral
PV PP
VISTA FRONTAL VISTA LATERAL
EBER NUNES FERREIRA
PH
VISTA SUPERIOR
16
Dada a perspectiva isométrica do sólidos represente suas vistas; superior, frontal e lateral
- EBER NUNES FERREIRA
