ANÁLISE DE ESTRUTURAS I
QUADROS ISOSTÁTICOS
QUADROS COMPOSTOS

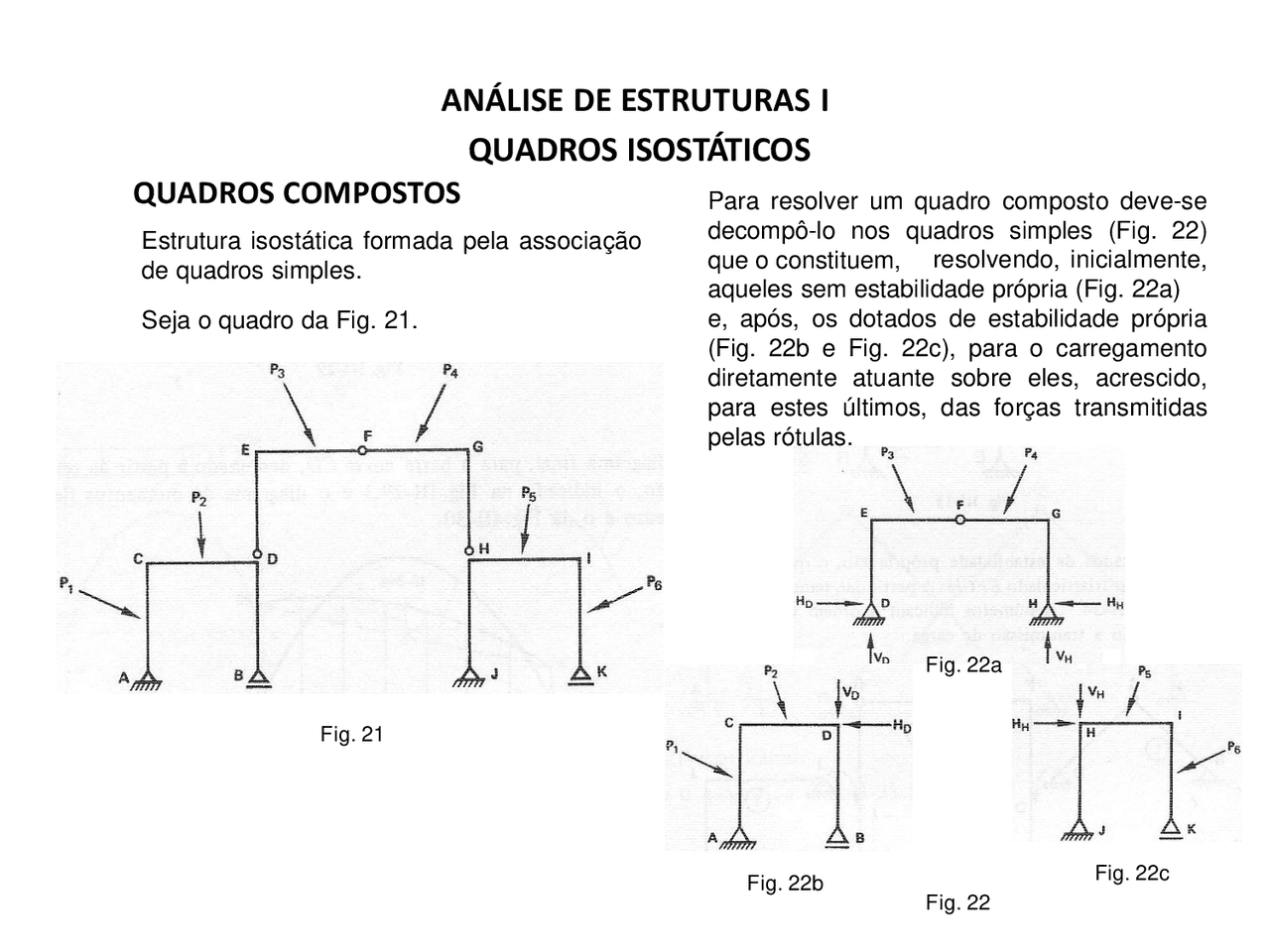

Fig. 21
Seja o quadro da Fig. 21.
Estrutura isostática formada pela associação
de quadros simples. resolvendo, inicialmente,
aqueles sem estabilidade própria (Fig. 22a)
e, após, os dotados de estabilidade própria
(Fig. 22b e Fig. 22c), para o carregamento
diretamente atuante sobre eles, acrescido,
para estes últimos, das forças transmitidas
pelas rótulas.
Para resolver um quadro composto deve-se
decompô-lo nos quadros simples (Fig. 22)
que o constituem,
Fig. 22
Fig. 22a
Fig. 22bFig. 22c
