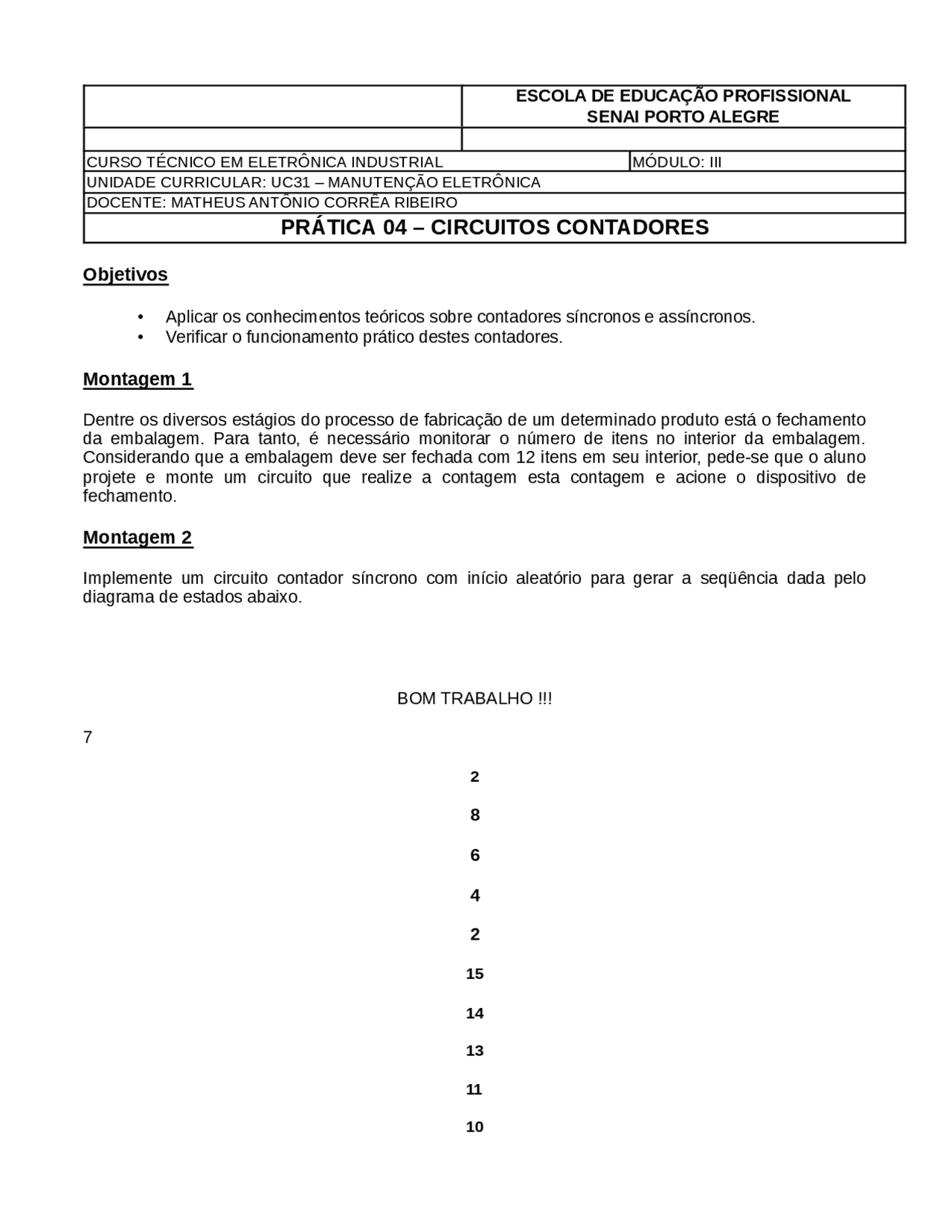

ESCOLA DE EDUCAÇÃO PROFISSIONAL
SENAI PORTO ALEGRE
CURSO TÉCNICO EM ELETRÔNICA INDUSTRIAL MÓDULO: III
UNIDADE CURRICULAR: UC31 – MANUTENÇÃO ELETRÔNICA
DOCENTE: MATHEUS ANTÔNIO CORRÊA RIBEIRO
PRÁTICA 04 – CIRCUITOS CONTADORES
Objetivos
•Aplicar os conhecimentos teóricos sobre contadores síncronos e assíncronos.
•Verificar o funcionamento prático destes contadores.
Montagem 1
Dentre os diversos estágios do processo de fabricação de um determinado produto está o fechamento
da embalagem. Para tanto, é necessário monitorar o número de itens no interior da embalagem.
Considerando que a embalagem deve ser fechada com 12 itens em seu interior, pede-se que o aluno
projete e monte um circuito que realize a contagem esta contagem e acione o dispositivo de
fechamento.
Montagem 2
Implemente um circuito contador síncrono com início aleatório para gerar a seqüência dada pelo
diagrama de estados abaixo.
BOM TRABALHO !!!
7
2
8
6
4
2
15
14
13
11
10
