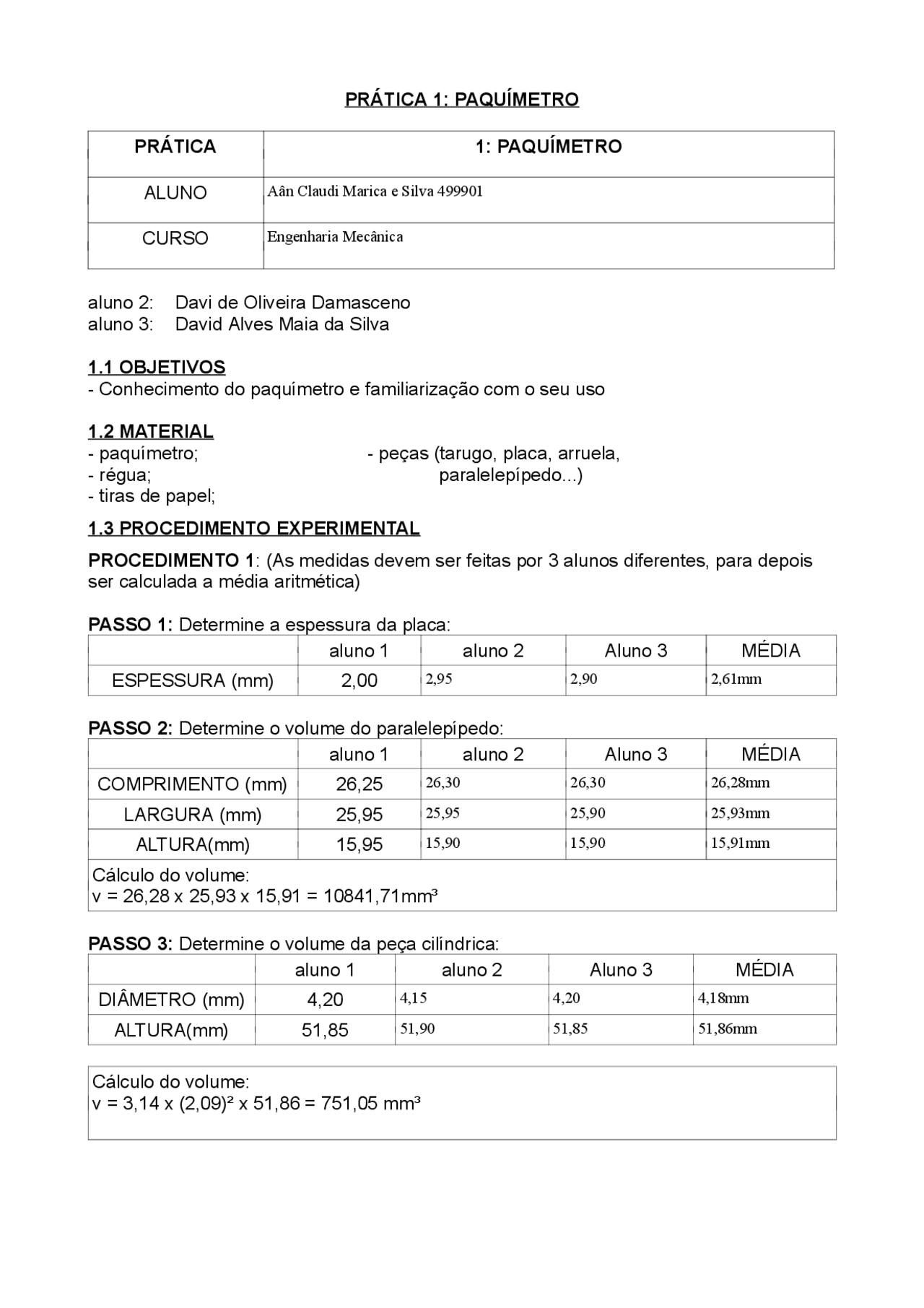

PRÁTICA 1: PAQUÍMETRO
PRÁTICA 1: PAQUÍMETRO
ALUNO Aân Claudi Marica e Silva 499901 CURSO Engenharia Mecânica aluno 2: Davi de Oliveira Damasceno aluno 3: David Alves Maia da Silva 1.1 OBJETIVOS
- Conhecimento do paquímetro e familiarização com o seu uso 1.2 MATERIAL
- paquímetro; - peças (tarugo, placa, arruela,
- régua; paralelepípedo...)
- tiras de papel; 1.3 PROCEDIMENTO EXPERIMENTAL PROCEDIMENTO 1 : (As medidas devem ser feitas por 3 alunos diferentes, para depois ser calculada a média aritmética) PASSO 1: Determine a espessura da placa: aluno 1 aluno 2 Aluno 3 MÉDIA ESPESSURA (mm) 2,00 2,95^ 2,90^ 2,61mm PASSO 2: Determine o volume do paralelepípedo: aluno 1 aluno 2 Aluno 3 MÉDIA COMPRIMENTO (mm) 26,25 26,30^ 26,30^ 26,28mm LARGURA (mm) 25,95 25,95^ 25,90^ 25,93mm ALTURA(mm) 15,95 15,90^ 15,90^ 15,91mm Cálculo do volume: v = 26,28 x 25,93 x 15,91 = 10841,71mm³ PASSO 3: Determine o volume da peça cilíndrica: aluno 1 aluno 2 Aluno 3 MÉDIA DIÂMETRO (mm) 4,20 4,15^ 4,20^ 4,18mm ALTURA(mm) 51,85 51,90^ 51,85^ 51,86mm Cálculo do volume: v = 3,14 x (2,09)² x 51,86 = 751,05 mm³
PASSO 4: Determine o volume da arruela: aluno 1 aluno 2 Aluno 3 MÉDIA DIÂMETRO INTERNO 12,60 12,60^ 12,60^ 12, DIÂMETRO EXTERNO
26,75 26,70^ 26,7^ 26,
ALTURA 2,65 2,60^ 2,65^ 2,
Cálculo do volume: vol.int = 3,14 x (6,3)² x 2,63 = 327,76mm³ vol.ext. = 3,14 x (13,35)² x 2,63 = 1471,77mm³ vol;ext. - vol.in = 1144,01mm³ PASSO 5: Determine o volume de metal da peça com furo cego: aluno 1 aluno 2 Aluno 3 MÉDIA DIÂMETRO EXTERNO(mm) 25,55 25,55^ 25,55^ 25,55mm ALTURA EXTERNA(mm) 36,30 36,35^ 36,30^ 36,31mm DIÂMETRO INTERNO(mm) 14,05 14,00^ 14,05^ 14,03mm ALTURA INTERNA(mm) 21,40 21,40^ 21,40^ 21,40mm Cálculo do volume: vol.int. = 3,14 x x 7,01² x 21,40 = 3302,01mm³ vol.ext. = 3,14 x 12,77² x 36,31 = 18592,16mm³ vol.ext. - vol.int. = 15290,15mm³ PASSO 6: Determine a área vazada total da placa (tipo tela): aluno 1 aluno 2 Aluno 3 MÉDIA diâmetro(mm) 6,95 6,95^ 6,95^ 6,95mm Cálculo da área vazada total: A = 3,13 x 3,47² = 37,80mm² A.t. = 37,80mm² x 5 = 189mm² PROCEDIMENTO 2: Com o auxilio de tiras de papel, envolva as peças cilíndricas e, com uma régua, meça os comprimentos das circunferências externas. Anote os valores obtidos. PEÇA MEDIDA cilindro 14mm arruela 86mm
mau conservado ou com defeitos, sujeiras no equipamento ou nas peças, também podem levar ao erro. Neste experimento também foi possível aprender que as medidas obtidas podem ser ave- riguadas através de cálculos aritméticos. Foi possível compreender a importância do paquimetro e suas aplicações. ..
