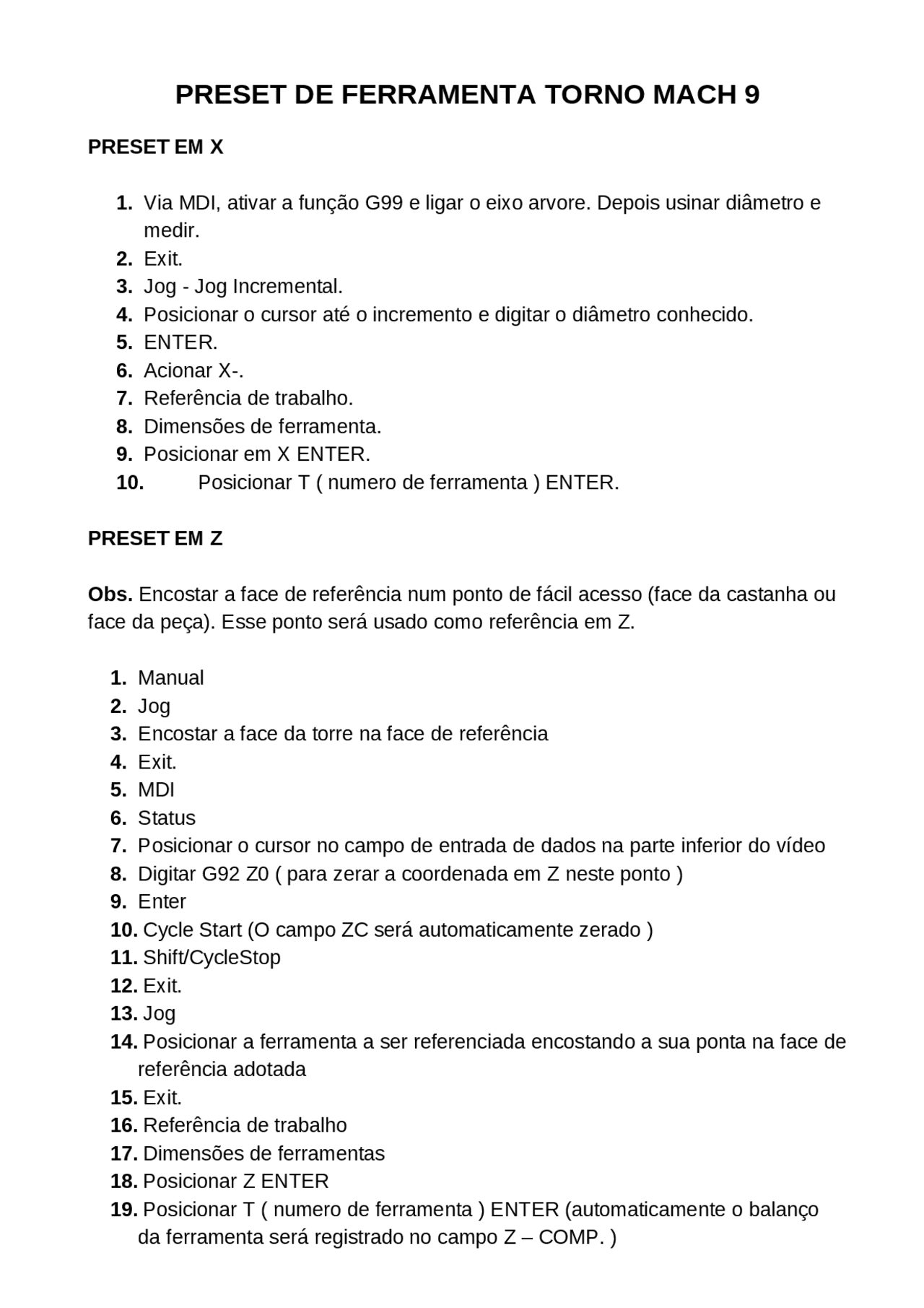

PRESET DE FERRAMENTA TORNO MACH 9
PRESET EM X
1. Via MDI, ativar a função G99 e ligar o eixo arvore. Depois usinar diâmetro e
medir.
2. Exit.
3. Jog - Jog Incremental.
4. Posicionar o cursor até o incremento e digitar o diâmetro conhecido.
5. ENTER.
6. Acionar X-.
7. Referência de trabalho.
8. Dimensões de ferramenta.
9. Posicionar em X ENTER.
10. Posicionar T ( numero de ferramenta ) ENTER.
PRESET EM Z
Obs. Encostar a face de referência num ponto de fácil acesso (face da castanha ou
face da peça). Esse ponto será usado como referência em Z.
1. Manual
2. Jog
3. Encostar a face da torre na face de referência
4. Exit.
5. MDI
6. Status
7. Posicionar o cursor no campo de entrada de dados na parte inferior do vídeo
8. Digitar G92 Z0 ( para zerar a coordenada em Z neste ponto )
9. Enter
10. Cycle Start (O campo ZC será automaticamente zerado )
11. Shift/CycleStop
12. Exit.
13. Jog
14. Posicionar a ferramenta a ser referenciada encostando a sua ponta na face de
referência adotada
15. Exit.
16. Referência de trabalho
17. Dimensões de ferramentas
18. Posicionar Z ENTER
19. Posicionar T ( numero de ferramenta ) ENTER (automaticamente o balanço
da ferramenta será registrado no campo Z – COMP. )
