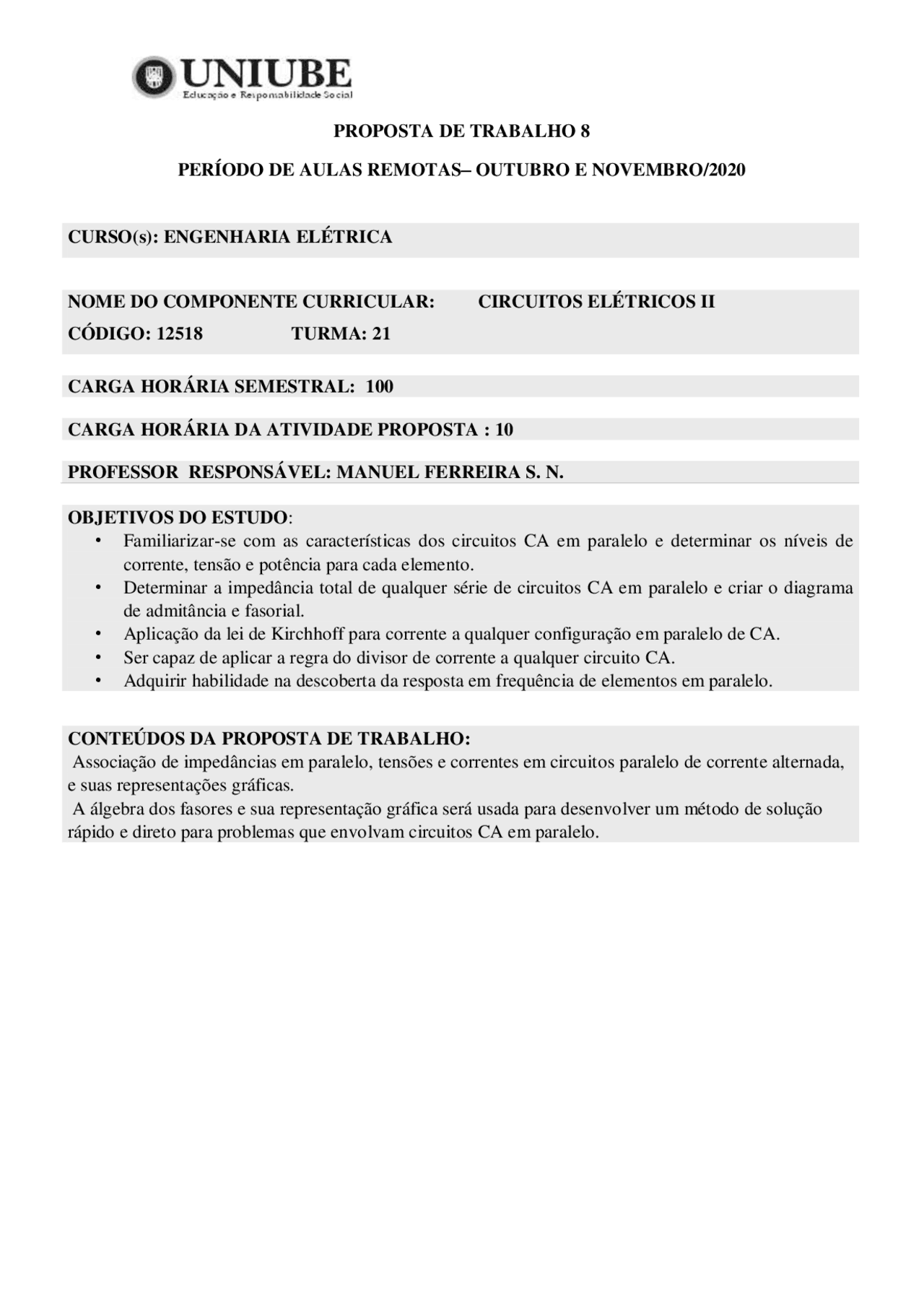

PROPOSTA DE TRABALHO 8
PERÍODO DE AULAS REMOTAS – OUTUBRO E NOVEMBRO/
CURSO(s): ENGENHARIA ELÉTRICA
NOME DO COMPONENTE CURRICULAR: CIRCUITOS ELÉTRICOS II
CÓDIGO: 12518 TURMA: 21
CARGA HORÁRIA SEMESTRAL: 100
CARGA HORÁRIA DA ATIVIDADE PROPOSTA : 10
PROFESSOR RESPONSÁVEL: MANUEL FERREIRA S. N.
OBJETIVOS DO ESTUDO:
- Familiarizar-se com as características dos circuitos CA em paralelo e determinar os níveis de corrente, tensão e potência para cada elemento.
- Determinar a impedância total de qualquer série de circuitos CA em paralelo e criar o diagrama de admitância e fasorial.
- Aplicação da lei de Kirchhoff para corrente a qualquer configuração em paralelo de CA.
- Ser capaz de aplicar a regra do divisor de corrente a qualquer circuito CA.
- Adquirir habilidade na descoberta da resposta em frequência de elementos em paralelo.
CONTEÚDOS DA PROPOSTA DE TRABALHO:
Associação de impedâncias em paralelo, tensões e correntes em circuitos paralelo de corrente alternada, e suas representações gráficas. A álgebra dos fasores e sua representação gráfica será usada para desenvolver um método de solução rápido e direto para problemas que envolvam circuitos CA em paralelo.
ADMITÂNCIAS
Em circuitos de corrente alternada, definimos a admitância (Y) como igual a 1/Z. A unidade de admitância no sistema internacional ( SI ) é o siemens , cujo símbolo é S. A admitância é uma medida do quanto um circuito CA admite , ou permite, a passagem da corrente. Portanto, quanto maior o seu valor, maior será a corrente para a mesma tensão aplicada. A admitância total de um circuito também pode ser calculada somando-se as admitâncias em paralelo
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
DIAGRAMA DE ADMITÂNCIAS
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
EXEMPLO: DIAGRAMA DE IMPEDÂNCIAS
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
EXEMPLO: CIRCUITO RL PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
DIAGRAMAS DE ADMITÂNCIAS E FASORIAL DO CIRCUITO RL
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
EXEMPLO: CIRCUITO RC PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
DIAGRAMAS DE ADMITÂNCIAS E FASORIAL DO CIRCUITO RC
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
TENSÕES E CORRENTES DO CIRCUITO RC NA FORMA SENOIDAL
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
EXEMPLO: CIRCUITO RLC PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
DIAGRAMAS DE ADMITÂNCIAS E FASORIAL DO CIRCUITO RLC
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
RESPOSTA EM FREQUÊNCIA
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
RESPOSTA EM FREQUÊNCIA DO CIRCUITO RL EM PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
RESPOSTA EM FREQUÊNCIA DO CIRCUITO RL EM PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
RESPOSTA EM FREQUÊNCIA DO CIRCUITO RL EM PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
RESPOSTA EM FREQUÊNCIA DO CIRCUITO RL EM PARALELO
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
RESPOSTA DO CIRCUITO RL EM PARALELO PARA EM
FREQUÊNCIAS ED 1KHz E 40 KHz
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
Resolva as questões abaixo:
1. Para o circuito da figura abaixo determine:
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed a) A impedância total do circuito e esboce o diagrama de impedâncias e de admitâncias;
b) A corrente elétrica no resistor, no indutor, no capacitor, a corrente total e esboce o diagrama fasorial;
c) A potência média do circuito.
2. Para o circuito da figura abaixo determine:
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
a) A impedância total do circuito e esboce o diagrama de impedâncias e de admitâncias;
b) A corrente elétrica no resistor, no indutor, no capacitor, a corrente total e esboce o diagrama fasorial;
c) Verifique a Lei de Kirchhoff para Correntes.
3. Para o circuito da figura abaixo determine:
a) A corrente elétrica no resistor, no indutor, no capacitor, a corrente total e esboce o diagrama fasorial;
b) Se a frequência for multiplicada por 10, qual o comportamento que podemos esperar do circuito.
c) Se a frequência for dividida por 10, qual o comportamento que podemos esperar do circuito.
Fonte: Robert L.. Introdução à Análise de Circuitos. 12.ed
LEITURA OBRIGATÓRIA:
BOYLESTAD, Robert L.. Introdução à Análise de Circuitos. 12 .ed. São Paulo: Pearson Education, 2012. (Biblioteca virtual)
LEITURA COMPLEMENTAR:
MARKUS, Otávio. Circuitos elétricos:corrente contínua e corrente alternada : teoria e exercícios 7. ed. São Paulo: Livros Érica, 2007. 286 p.
AVALIAÇÃO DA APRENDIZAGEM:
Para a realização das atividades propostas, o aluno deverá inicialmente fazer uma leitura do capítulo 15 do livro Introdução a Análise de Circuitos Elétricos 12a^ ed., autor Boylestad, que está disponível na biblioteca física e virtual da Uniube. Em caso de dúvidas quanto a resolução das atividades, o aluno
