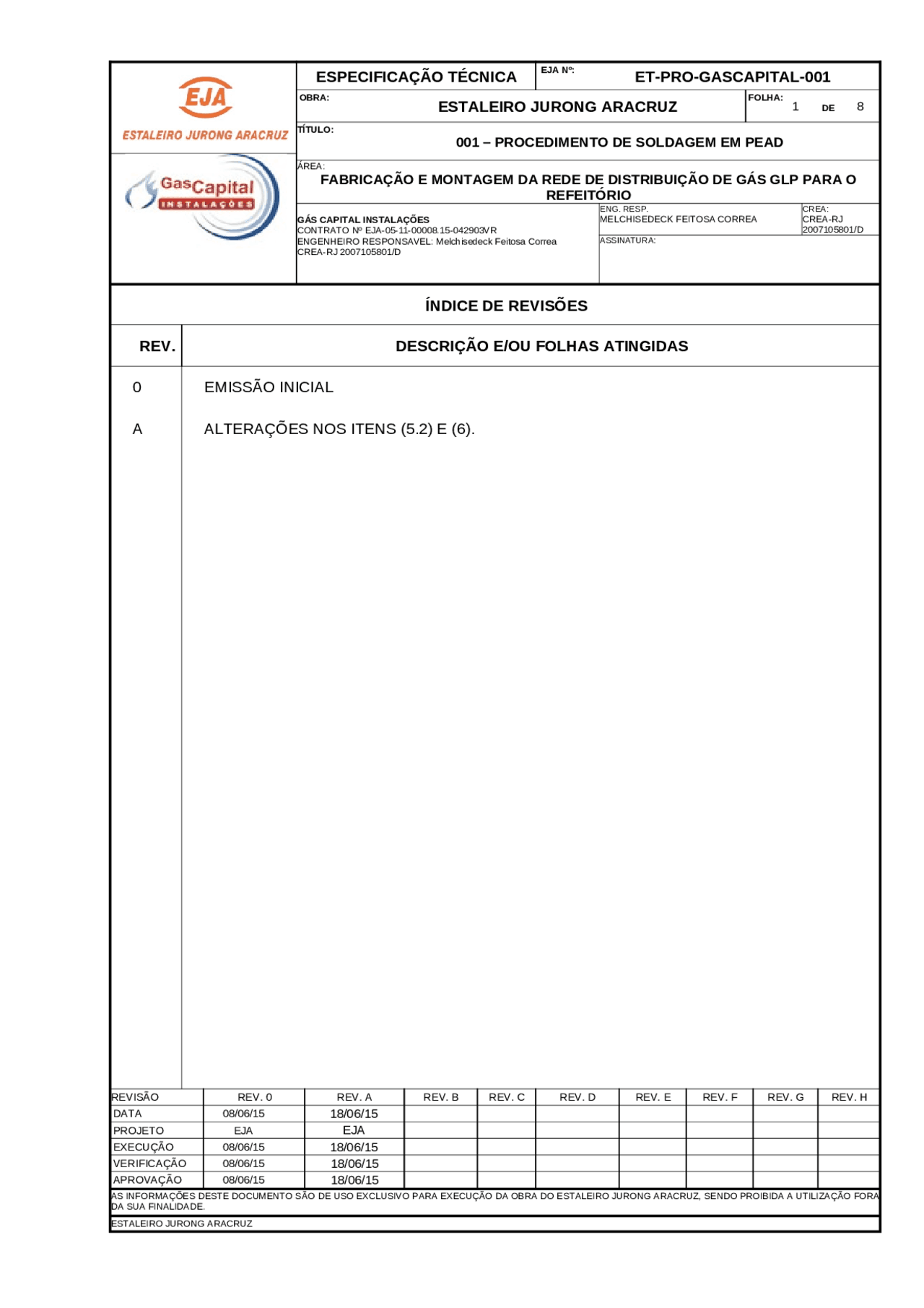

ESPECIFICAÇÃO TÉCNICA
EJA Nº: ET-PRO-GASCAPITAL- OBRA: ESTALEIRO JURONG ARACRUZ FOLHA: (^1) DE 8 TÍTULO: 001 – PROCEDIMENTO DE SOLDAGEM EM PEAD ÁREA: FABRICAÇÃO E MONTAGEM DA REDE DE DISTRIBUIÇÃO DE GÁS GLP PARA O REFEITÓRIO GÁS CAPITAL INSTALAÇÕES CONTRATO Nº EJA-05-11-00008.15-042903VR ENGENHEIRO RESPONSAVEL: Melchisedeck Feitosa Correa CREA-RJ 2007105801/D ENG. RESP. MELCHISEDECK FEITOSA CORREA CREA: CREA-RJ 2007105801/D ASSINATURA: ÍNDICE DE REVISÕES REV. DESCRIÇÃO E/OU FOLHAS ATINGIDAS 0 EMISSÃO INICIAL A ALTERAÇÕES NOS ITENS (5.2) E (6). REVISÃO REV. 0 REV. A REV. B REV. C REV. D REV. E REV. F REV. G REV. H DATA 08/06/15 (^) 18/06/ PROJETO EJA EJA EXECUÇÃO 08/06/15 18/06/ VERIFICAÇÃO 08/06/15 (^) 18/06/ APROVAÇÃO 08/06/15 18/06/ AS INFORMAÇÕES DESTE DOCUMENTO SÃO DE USO EXCLUSIVO PARA EXECUÇÃO DA OBRA DO ESTALEIRO JURONG ARACRUZ, SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE. ESTALEIRO JURONG ARACRUZ
ESPECIFICAÇÃO TÉCNICA
Nº ET-PRO-GASCAPITAL- REV. 1 ESTALEIRO JURONG ARACRUZ FOLHA 2 de 8 TÍTULO: 001 – SOLDAGEM EM REDE PEAD AS INFORMAÇÕES DESTE DOCUMENTO SÃO DE USO EXCLUSIVO PARA EXECUÇÃO DA OBRA DO ESTALEIRO JURONG ARACRUZ, SENDO PROIBIDA A UTILIZAÇÃO
1. OBJETIVO
O objetivo deste Procedimento visa estabelecer critérios a serem utilizados na Soldagem por Eletrofusão de Tubos de PEAD e Qualificação de Soldador de PEAD na execução dos serviços de fabricação e montagem da rede de distribuição de gás GLP para o Refeitório do EJA.
2. CAMPO DE APLICAÇÃO Este procedimento se aplica a todos os colaboradores da Gás Capital e suas subcontratadas das atividades de Execução dos serviços de fabricação e montagem da rede de distribuição de gás GLP para o Refeitório do EJA. 3. DOCUMENTOS DE REFERÊNCIAS NBR 14461 – Sistema para distribuição de gás combustível para redes enterradas - Tubos e conexões de polietileno PE 80 e PE 100 - Instalação em Obra por método destrutivo (vala a céu aberto) NBR 14465:2000 – Sistema para distribuição de gás combustível para redes enterradas- Execução de solda por eletrofusão NBR 14472 – Tubos e conexões de polietileno PE80 e PE100- Qualificação de Soldador. 4. DEFINIÇÕES Eletrofusão: Processo de fusão ou soldagem por meio de equipamento que fornece tensão elétrica controlada por tempo suficiente para fundir os materiais, sem solda. PEAD: Polietileno de Alta Densidade. 5. MÃO DE OBRA E EQUIPAMENTOS 5.1.Mão de obra Ajudante Soldador de PEAD Encarregado 5.2.Equipamentos Conjunto de EPC (Equipamento de Proteção Coletiva); Conjunto de EPI (Equipamento de Proteção Individual); Conexões PEAD PE100; Máquina de solda;
Cortador de tubulação; Raspador; Alinhador;
6. DETALHAMENTO DO PROCESSO 6.1. Solda Os tubos com diâmetro externo nominal (De) menor ou igual a 32mm só devem receber derivações através de tês comuns e luvas de eletrofusão (é vedada a utilização de tês de serviço). Os compostos de polietileno dos tubos e conexões utilizados nas juntas de eletrofusão devem ser compatíveis entre si, devendo ser consultados os fabricantes. A soldagem das peças deve ser feita por soldador qualificado. Os tubos soldados com conexões de eletrofusão com soquete devem ser cortados de forma tal a se respeitar os valores determinados pela tabela 1 da NBR 14465. Somente retirar as conexões de suas embalagens no momento em que solda será de fato realizada. 6.2. Corte e limpeza dos tubos a serem soldados Cortar as extremidades do tubo em ângulo reto Remover as rebarbas. Traçar uma linha demarcadora da área a ser raspada com um auxílio de um marcador que não danifique a superfície do tubo. Raspar totalmente a superfície do tubo sobre o qual a conexão vai ser aplicada, utilizando um raspador e não faca ou abrasivos. Raspar todas as superfícies em ângulos retos. Limpar as extremidades dos tubos com um pano seco ou papel apropriado, que não solte fiapo, de modo a remover qualquer vestígio de lama ou poeira. 6.3. Requisitos específicos A raspagem da superfície do tubo ou conexão tipo “ponta” na área onde ocorrerá a eletrofusão deve ser realizada para que seja retirada a superfície oxidada. Traçar uma linha demarcadora da área a ser raspada com auxílio de um marcador que não danifique a superfície do tubo. As peças a serem soldadas devem ser presas a um dispositivo que garanta o posicionamento e evite a movimentação das peças durante as fases de soldagem e resfriamento. Respeitar o tempo de resfriamento de cada conexão conforme informado pelo fornecedor.
8. SEGURANÇA, MEIO AMBIENTE E SAÚDE
Os procedimentos de segurança do trabalho, saúde ocupacional e preservação do meio ambiente serão supervisionados pela Segurança do Trabalho. Entretanto, cabe ao Encarregado conhecer e fazer cumprir por toda a sua equipe o seguinte: Antes de iniciar as atividades, avaliar e certificar-se que os perigos existentes no local de trabalho estão identificados e suas medidas de controle implementadas, conforme “Análise de Riscos” realizada anteriormente e divulgada pela Segurança do Trabalho. Orientar a equipe sobre estes perigos, bem como sobre a utilização dos Equipamentos de Proteção Individual- EPI e Equipamentos de Proteção Coletiva- EPC. Após conclusão da jornada de trabalho, recolher as ferramentas, equipamentos e materiais utilizados.
9. ANEXOS Anexo I - Relatório de Soldagem por Eletrofusão
