BT HiSix

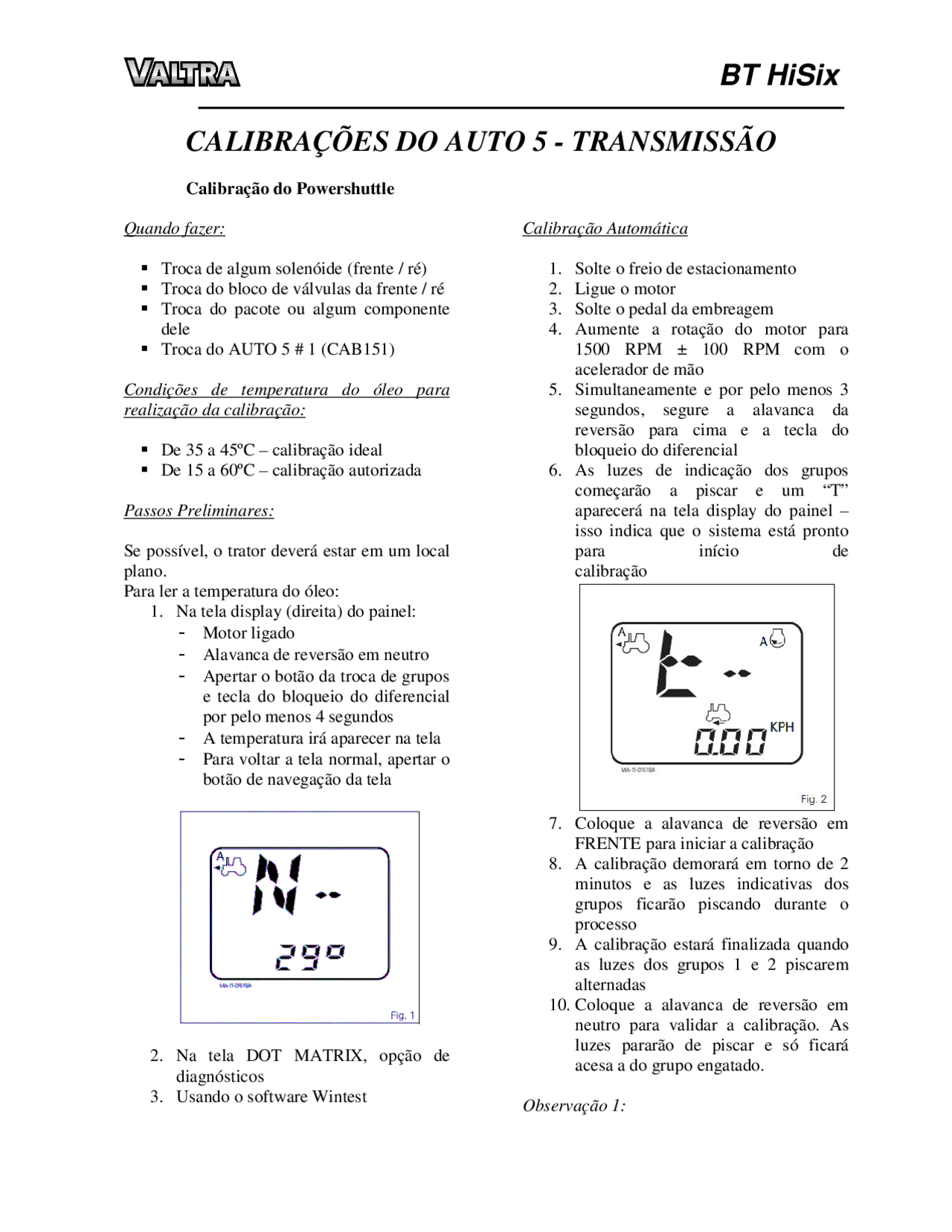

CALIBRAÇÕES DO AUTO 5 - TRANSMISSÃO
Calibração do Powershuttle
Quando fazer:
Troca de algum solenóide (frente / ré)
Troca do bloco de válvulas da frente / ré
Troca do pacote ou algum componente
dele
Troca do AUTO 5 # 1 (CAB151)
Condições de temperatura do óleo para
realização da calibração:
De 35 a 45ºC – calibração ideal
De 15 a 60ºC – calibração autorizada
Passos Preliminares:
Se possível, o trator deverá estar em um local
plano.
Para ler a temperatura do óleo:
1. Na tela display (direita) do painel:
Motor ligado
Alavanca de reversão em neutro
Apertar o botão da troca de grupos
e tecla do bloqueio do diferencial
por pelo menos 4 segundos
A temperatura irá aparecer na tela
Para voltar a tela normal, apertar o
botão de navegação da tela
2. Na tela DOT MATRIX, opção de
diagnósticos
3. Usando o software Wintest
Calibração Automática
1. Solte o freio de estacionamento
2. Ligue o motor
3. Solte o pedal da embreagem
4. Aumente a rotação do motor para
1500 RPM ± 100 RPM com o
acelerador de mão
5. Simultaneamente e por pelo menos 3
segundos, segure a alavanca da
reversão para cima e a tecla do
bloqueio do diferencial
6. As luzes de indicação dos grupos
começarão a piscar e um “T”
aparecerá na tela display do painel –
isso indica que o sistema está pronto
para início de
calibração
7. Coloque a alavanca de reversão em
FRENTE para iniciar a calibração
8. A calibração demorará em torno de 2
minutos e as luzes indicativas dos
grupos ficarão piscando durante o
processo
9. A calibração estará finalizada quando
as luzes dos grupos 1 e 2 piscarem
alternadas
10. Coloque a alavanca de reversão em
neutro para validar a calibração. As
luzes pararão de piscar e só ficará
acesa a do grupo engatado.
Observação 1:
