Massa de ar passa através de uma camada de água pulverizada que é continuamente alimentada com água quente. Finalidade – Resfriamento da água quente para seu reaproveitamento utilizando o efeito do resfriamento por meio de troca de calor por evaporação de cerca de 2% da água circulada. PROCESSOS
Tipologia: Manuais, Projetos, Pesquisas
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

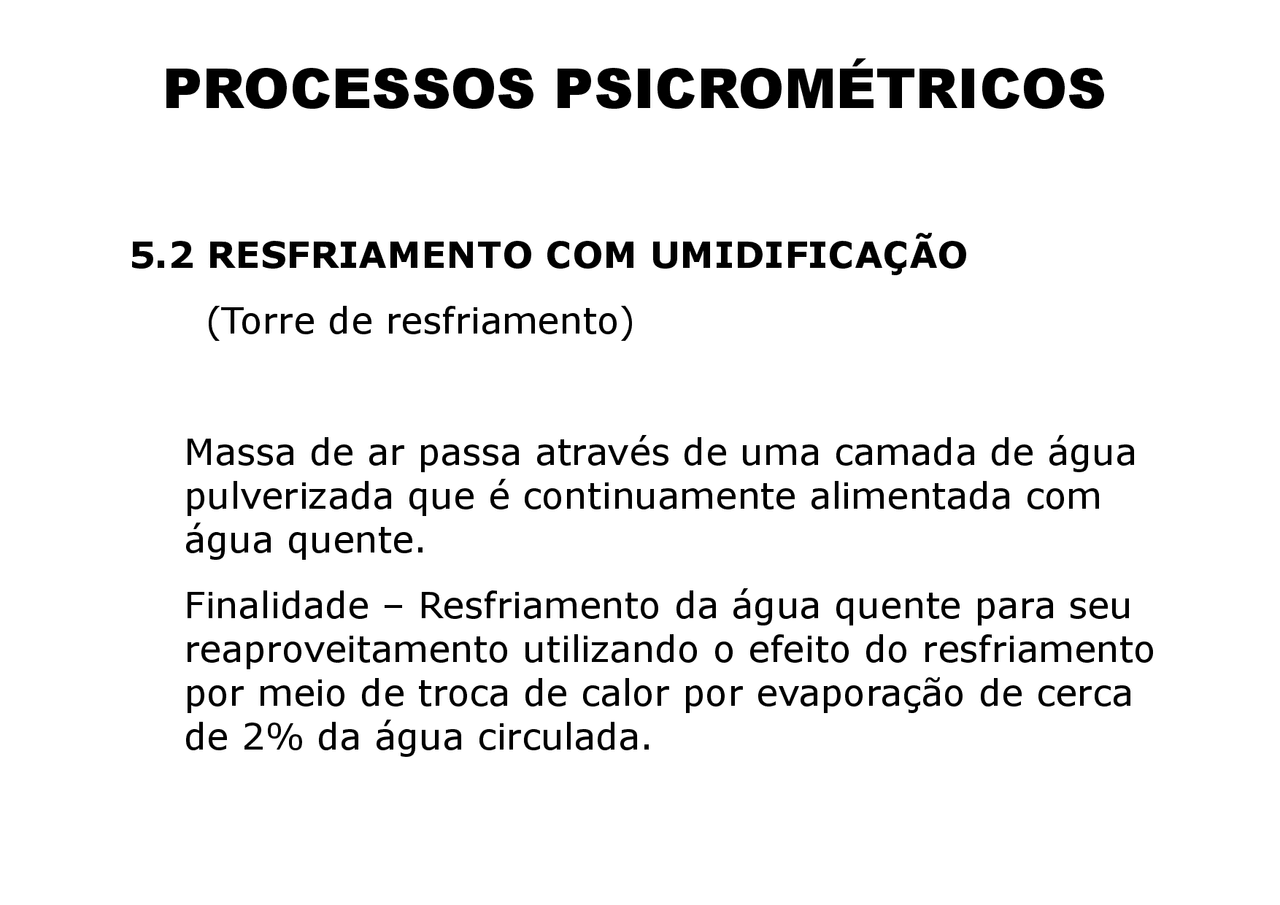

(Torre de resfriamento)
Massa de ar passa através de uma camada de águapulverizada que é continuamente alimentada comágua quente.Finalidade – Resfriamento da água quente para seureaproveitamento utilizando o efeito do resfriamentopor meio de troca de calor por evaporação de cercade 2% da água circulada.
RESFRIAMENTO COM
UMIDIFICAÇÃO
TORRE DE RESFRIAMENTO
CALOR SENSÍVEL (-)
CALOR LATENTE (+)
AR
EXTERIOR
AR
dh = 100 – 72 = 28 KJ/Kg
UR = 100 %
dTBS = 30 – 35 = - 5
0
C
dw = 27,5 – 14,5 = 13 g/Kg
V = 0,8925 m³/Kg
Solução:1. Cálculo do fluxo de água de reposição = água
evaporada:
a=
1.300 l/s = 1,3 m³/s
a
= 1,3 (m³/s) / 0,8925 (m³/Kg) = 1,457 Kg/s
v = 1,457 x 0,013 Kg
v
/Kg) = 0,0189 Kg/s
Fluxo de água de reposição = Fluxo de vapor = 0,0189 l/s
CS = 1,23 x Q x (t2 – t1) CS = 1,23 x 1.300 x (30 – 35) = - 7.995 WCS = -7.995 W
