Este é um projrcto luminotecnico. tem como objectivo prever o numero de lampadas assim como asua disposicao.
Tipologia: Trabalhos
1 / 12
Esta página não é visível na pré-visualização
Não perca as partes importantes!

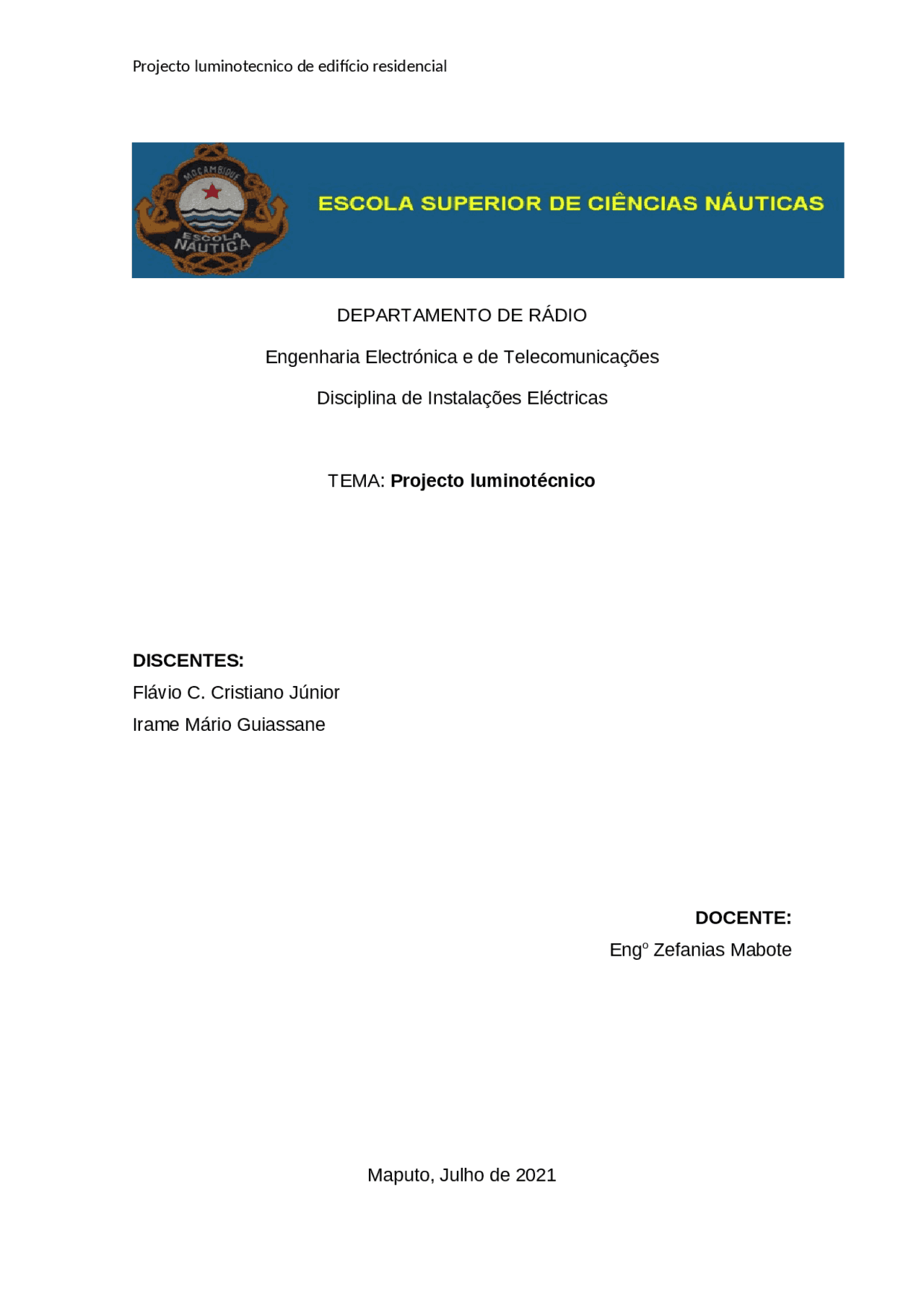

Engenharia Electrónica e de Telecomunicações Disciplina de Instalações Eléctricas TEMA: Projecto luminotécnico DISCENTES: Flávio C. Cristiano Júnior Irame Mário Guiassane DOCENTE: Engo^ Zefanias Mabote Maputo, Julho de 2021
Maputo, Julho de 2021Introdução A presente Memória Descritiva e Justificativa, bem como os desenhos e anexos, referem-se ao projecto luminotecnico da Residência do Senhor Geraldo Sampaio, no bairro de Magoanine “A”, Rua das Quirimbas, quarteirão 22,talhão numero 22 na Cidade de Maputo. A memoria tem por finalidade proceder a descrição do projecto que consistirá na Levantamento, distribuição e disposição das luminárias no edifício. Compartimentos O edifício residencial, é composto por cinco compartimentos principais e três de serviço, nomeadamente: Compartimentos principais ● Uma sala de estar, uma sala de jantar, um quarto suit(quarto1) e dois quartos(quarto 1 e 2) Compartimentos de serviço ● Uma cozinha, Uma WC comum e um Wc particular Classificação dos locais quanto à sua utilização A classificação dos locais quanto a sua utilização foi considerada de acordo com o Art° 83° alínea b) e Art° 97° do RSIUEE, enquadrando-se estes edifícios nos locais residências ou de uso profissional como é o caso do presente projecto. Assim sendo deacordo com a RSIUEE, para este tipo de instalacao prevê-se uma potencia mínima de 25VA/m² para áreas superiores à 4m², excpeto a cozinha e as casas de banho. Ligação à rede e alimentação de energia De acordo com as recomendações regulamentares, caso a potencia totalprevista seja superior à 6,6KVA a instalacao deverá ser trifásica. Ainda, a secção instalada de S=6mm², satisfaz atendendo as quedas de tensão e carga futura. A energia eléctrica trifásica recebida pelo cabo VAV 4x6 mm2 instalado subterrâneo, até à portinhola que depois é canalizada directamente o contador automático. Instalação de utilização Geral As canalizações serão feitas do tipo embutido, constituído por condutores isolados do tipo PBT, percorrendo em tubos Gris embutidos no concreto, até as luminárias e comandos eléctricos.
Normas e Regulamentos O projecto e a instalação serão executados de acordo com as Normas, Regulamento de instalação de Utilização de Energia Eléctrica em Vigor no Pais.
Anexo 1-Planta baixa
LocalDados C(m) L(m) A(m²) hutil(m) k fu fm E(lux) øT (ln) øLu NL P(W) Sala de estar 3,2 3,6 11,52 2,93 0, 8
Sala de Jantar 3,2 3,1 9,92 2,8 0, 6
Cozinha 3,2 2,5 8 2,31 0, 1
WC (Comum) 3 2,8 8,4 2,3 0, 3
Quarto 1 3,6 3,6 12,96 2,4 0, 5
Quarto 2 3 3,6 10,8 2,4 0, 8
Quarto 3 4,1 3 12,3 2,5 0, 9
WC(Suit) 1 2,6 2,6 2,45 0, 9
Total 76,5 33750 14 416
Quarto 3 324 TUG Sala de estar 270 0,8 462 2, Sala de Jantar 307, WC (Comum) 210 TUG 220 WC (Suite) 65 0,8^380 2, Cozinha 200 Quarto 1 0,8 1000 5, Circuito de AC 220 Quarto 2 0,8 1000 5, Sala de estar 0,8 1000 5, Sala de Jantar 0,8 1000 5, Termo acumulado r 220 WC, Cozinha, suite 1500 0,8 1200 6, Padrão de entrada Potencia (W) Cosφ Potencia (VA) Ku (^) KS Padrão de entrada 8688,9 0,8 10861,125 0,8 0,78 6,8KVA Corrente total(A) cosφ n Tensao(V) Numero de fases corrente se serviço(A) 8641,60 0,8 1 220 3,00 16, Secção dos condutores Circuito Secção (mm²) Iluminação 1,
