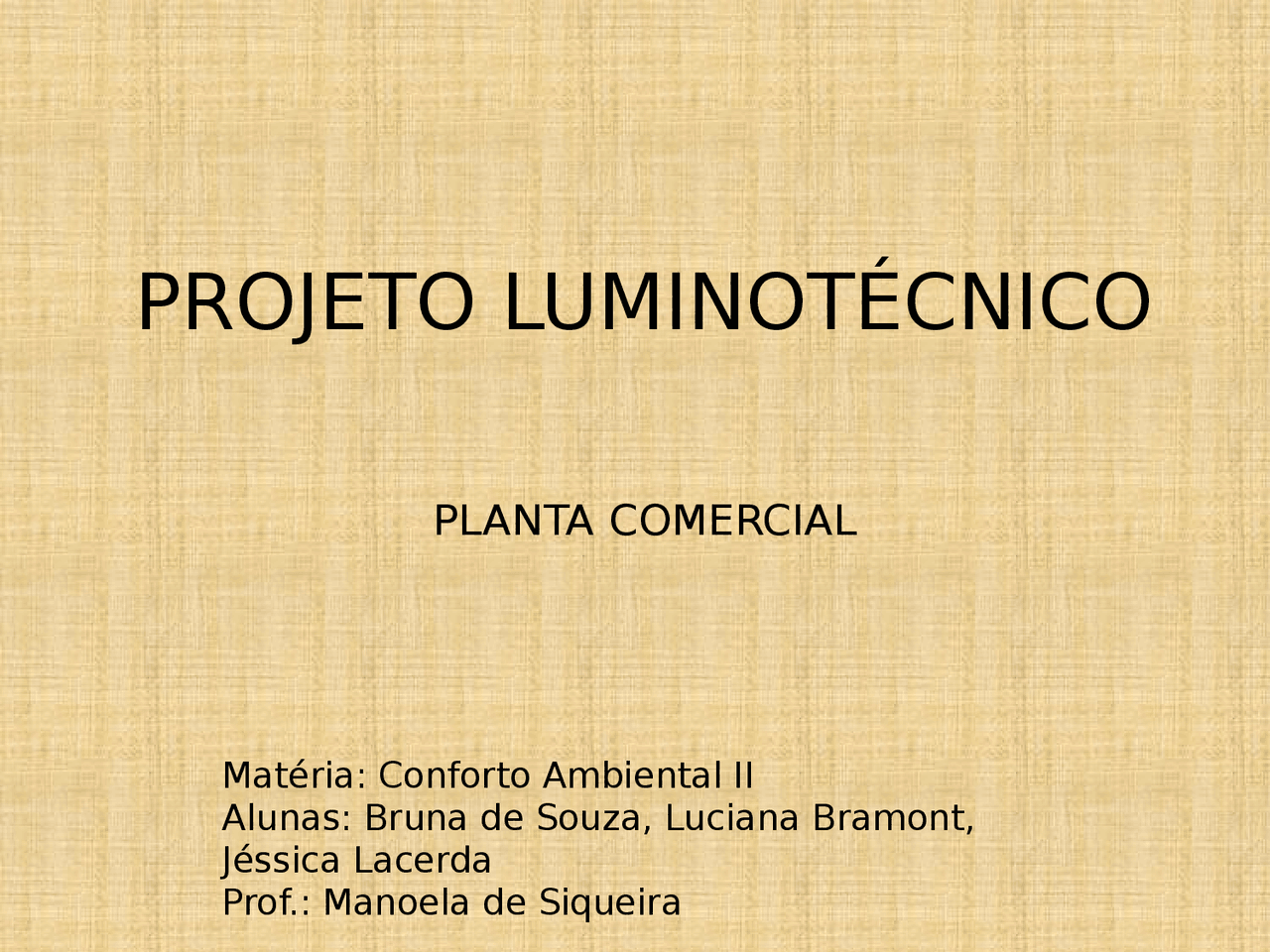

PROJETO LUMINOTÉCNICO

PLANTA COMERCIAL

Matéria: Conforto Ambiental II

Alunas: Bruna de Souza, Luciana Bramont,

Jéssica Lacerda

Prof.: Manoela de Siqueira

PLANTA BAIXA –

PAVIMENTO TÉRREO

PLANTA BAIXA – SEGUNDO

PAV.

PLANTA DE CORTE A-A’

PLANTA DE COBERTURA

PLANTA BAIXA – PAV.

TÉRREO

PLANTA BAIXA – SEGUNDO

PAV.

LEVANTAMENTO DE

DADOS

 (^) O projeto dessa empresa farmacêutica atendeu ao desejo do cliente, um espaço

prático, elegante e ao mesmo tempo aconchegante.

 (^) A iluminação foi feita de forma direta nos cômodos selecionados, com o objetivo de

direcionar diretamente para o alvo a ser iluminado.

 (^) O layout foi definido de uma forma que pudesse se alterar de acordo com o uso, com

uma linguagem moderna; empregada no mobiliário, nos revestimentos e na decoração.

 (^) O mobiliário executado sob medida traz aconchego aos ambientes, já que em boa

parte é revestido com lâmina de madeira. Outro elemento que confere integração

entre espaço interno e externo são as cortinas que apresentam um design diferenciado

além de permitirem o controle da quantidade de luz e a privacidade quando fechadas.

 (^) O projeto luminotécnico foi pensado para trazer harmonia entre a luz e os ambientes,

oferecendo conforto visual, além de possibilitar a criação de diferentes cenas e

atmosferas. Enfim, a arquitetura se encontra em cada detalhe deste projeto e reflete o

perfil elegante e sereno do cliente.

SALÃO DE VENDAS

COR DO AMBIENTE

• (^) Teto: Branco (Com forro de gesso pintado -

• (^) Parede: Clara (Cor azul piscina - 50%)
• (^) Piso: Branco (Porcelanato - 10%) ATIVIDADES
• (^) Administrativas (leitura, concentração)

*Uso de computadores

OBJETIVOS DA ILUMINAÇÃO

• (^) Proporcionar boas condições

de trabalho

• (^) Evitar reflexos na tela do

computador/conforto visual

• (^) Evitar alto consumo de

energia

DIMENSÕES FÍSICAS

• Pé direto com forro: 2.65 m
• Pé direto sem forro: 2.50 m
• Plano de trabalho : 2.50m –

0.75m = 1.75 m

• (^) Comprimento : 4.67m
• (^) Largura: 2.64m

NÍVEL DE ILUMINÂNCIA

ADEQUADO:

Consultando-se a norma NBR-

5413, estipula-se a Iluminância

Média de sala de vendas em

Em = 500 lx.

ESCOLHA DAS LUMINÁRIAS E LAMPADAS

• (^) LUMINÁRIA :Painel Led Clip 6060 | 2 x 40W

6400K - cód. produto 04090404

• (^) LAMPADA :Lâmpada fluorescente T5 –

LUMILUX (luminária tubular 35W

• (^) Temperatura de Cor: Luz Branca Intensa

(6500K)

• (^) Fluxo Luminoso: 2600 lm
• (^) Cor da Luz: : Branca (6400K)
• (^) Potência : 40 w
• (^) Marca: FLC

ESCRITÓRIO

COR DO AMBIENTE

• (^) Teto: Branco (Com forro de gesso pintado -

• (^) Parede: Clara (Cor verde claro - 50%)
• (^) Piso: Claro (Carpete, bege claro - 10%)

ATIVIDADES

• Administrativas (leitura, concentração)

*Uso de computadores

OBJETIVOS DA ILUMINAÇÃO

• (^) Proporcionar boas condições de

trabalho

• (^) Evitar reflexos na tela do

computador/conforto visual

• (^) Evitar alto consumo de energia

DIMENSÕES FÍSICAS

• Pé direto com forro: 2.65 m
• Pé direto sem forro: 2.50 m
• Plano de trabalho : 2.50m – 0.75m =

1.75 m

• Comprimento : 3.55m
• Largura: 2.42m

NÍVEL DE ILUMINÂNCIA ADEQUADO

Consultando-se a norma NBR-5413,

estipula-se a Iluminância Média de

escritórios em Em = 500 lx.

ESCOLHA DAS LUMINÁRIAS E LAMPADAS

• (^) LUMINÁRIA:Painel Led Clip 6060 | 2 x

40W 6400K

• (^) LAMAPADA :Lâmpada fluorescente T
  • LUMILUX (luminária tubular 35W)
• (^) Potência: 40W
• (^) Fluxo Luminoso: 2600 lm
• (^) Cor da Luz: Branca
• (^) Marca: FLC

SANITÁRIO

MASCULINO

COR DO AMBIENTE

• (^) Teto: Branco (Com forro de gesso pintado -

• (^) Parede: Clara (Cor bege claro - 50%)
• (^) Piso: Branco (Porcelanato - 10%)

ATIVIDADES

• (^) Higiênicas (Necessidades fisiológicas, lavar

mãos, higiene básica)

OBJETIVOS DA ILUMINAÇÃO

• (^) Proporcionar uma boa iluminação do

espaço e da região do rosto, havendo a

combinação entre o conforto e a

qualidade da luz

DIMENSÕES FÍSICAS

• Pé direto com forro: 2.65 m
• Pé direto sem forro: 2.50 m
• Plano de trabalho : 2.50m – 1.20m

= 1.30 m

• Comprimento :3.63 m - Largura:

2.40m

NÍVEL DE LUMINÂNCIA ADEQUADO

• (^) Consultando-se a norma NBR-5413,

estipula-se a Iluminância Média em

sanitários de Em = 150 lx.

ESCOLHA DAS LUMINÁRIAS E LAMPADAS

• (^) LUMINÁRIA :Plafon LED Carpi Redondo Metal e

Plástico Branco 18W Bivolt

• (^) LAMPADA :Iluminaria embutida quadrada -

Plafon LED Tualux Quadrado Metal e Plástico

Branco 127V (110V) modelo- Valência

• (^) Fluxo Luminoso: 1380 lm
• (^) Cor da Luz: Amarelo (3000K)
• (^) Durabilidade: 25000 horas
• (^) Marca: Eglo
