2xCSU-4P
2; 14
2xCSU-4P
1; 13
2xCSU-4P
4; 16
2xCSU-4P
5; 17
2xCSU-4P
3; 15
10xCSU-4P
7 a 11; 18 a 22
ø1"
CSU-4P
CSU-4P
CX1
RJ45(2)
1
13
RJ45(2)
2
14
RJ45(2)
3
15
RJ45(2)
4
16
RJ45(2)
5
17
PC
BD1
12U
CX2
RJ45(1)
6
RJ45(1)
12
Legenda de condutos - TÉRREO
Cabeamento
Teto
Média
Piso
<> Caixa de passagem 300x300x120 a 1,10 do piso
PC
Rack
Tomada RJ45 - 2 módulos a 0,30m do piso
Tomada RJ45 a 2,20m do piso
Lista de materiais - TÉRREO
Cabeamento
Acessórios Cabeamento - Metálico
Conector
RJ45 (CM8v) 22 pç
PABX
50/300 1 pç
Switch (10/100)BaseTX (EXISTENTE)
24 portas
Acessórios p/ eletrodutos
Caixa PVC
4x2" 12 pç
Cabeamento estruturado - metálico
UTP-5e (24AWG)
4252.51 m
Caixa de passagem - embutir
Aço pintada (ref Lukbox)
300x300x120 mm 2 pç
Dispositivo de Cabeamento - embutir
Placa 2x4" - Bege
1 módulo - RJ45 2 pç
2 módulos - RJ45 10 pç
Eletroduto PVC flexível
Eletroduto leve
1" 3.8 m
3/4" 136.95 m
Rack
Aberto padrão - 19"
12U (EXISTENTE)

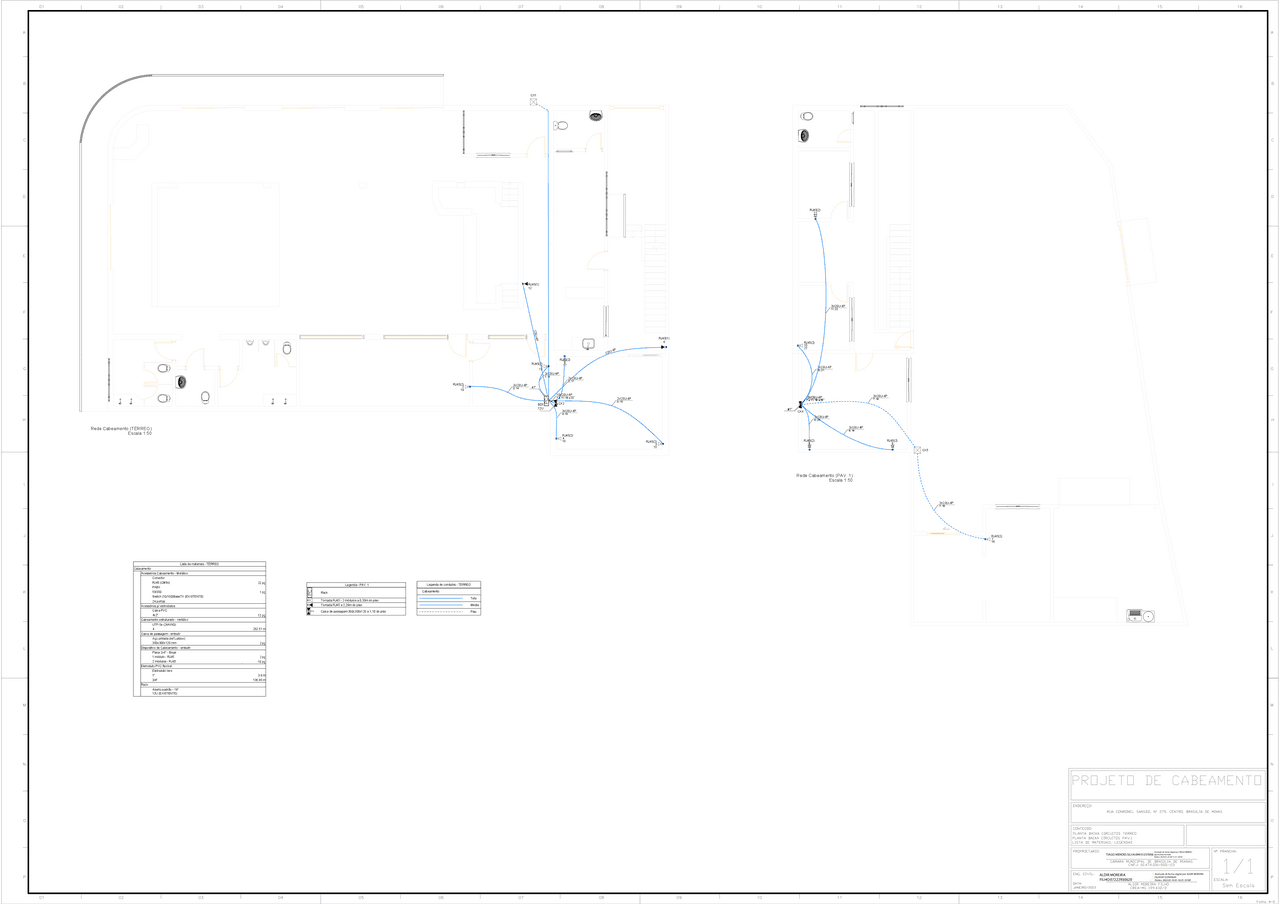

Rede Cabeamento (TÉRREO)
Escala 1:50
10xCSU-4P
7 a 11; 18 a 22
ø1"
10xCSU-4P
7 a 11; 18 a 22
ø1"
2xCSU-4P
7; 18
2xCSU-4P
8; 19
2xCSU-4P
9; 20
2xCSU-4P
10; 21
2xCSU-4P
11; 22
2xCSU-4P
7; 18
CX5
CX4
RJ45(2)
8
19
RJ45(2)
9
20
RJ45(2)
10
21
RJ45(2)
11
22
RJ45(2)
7
18
Rede Cabeamento (PAV. 1)
Escala 1:50
Legenda - PAV. 1
