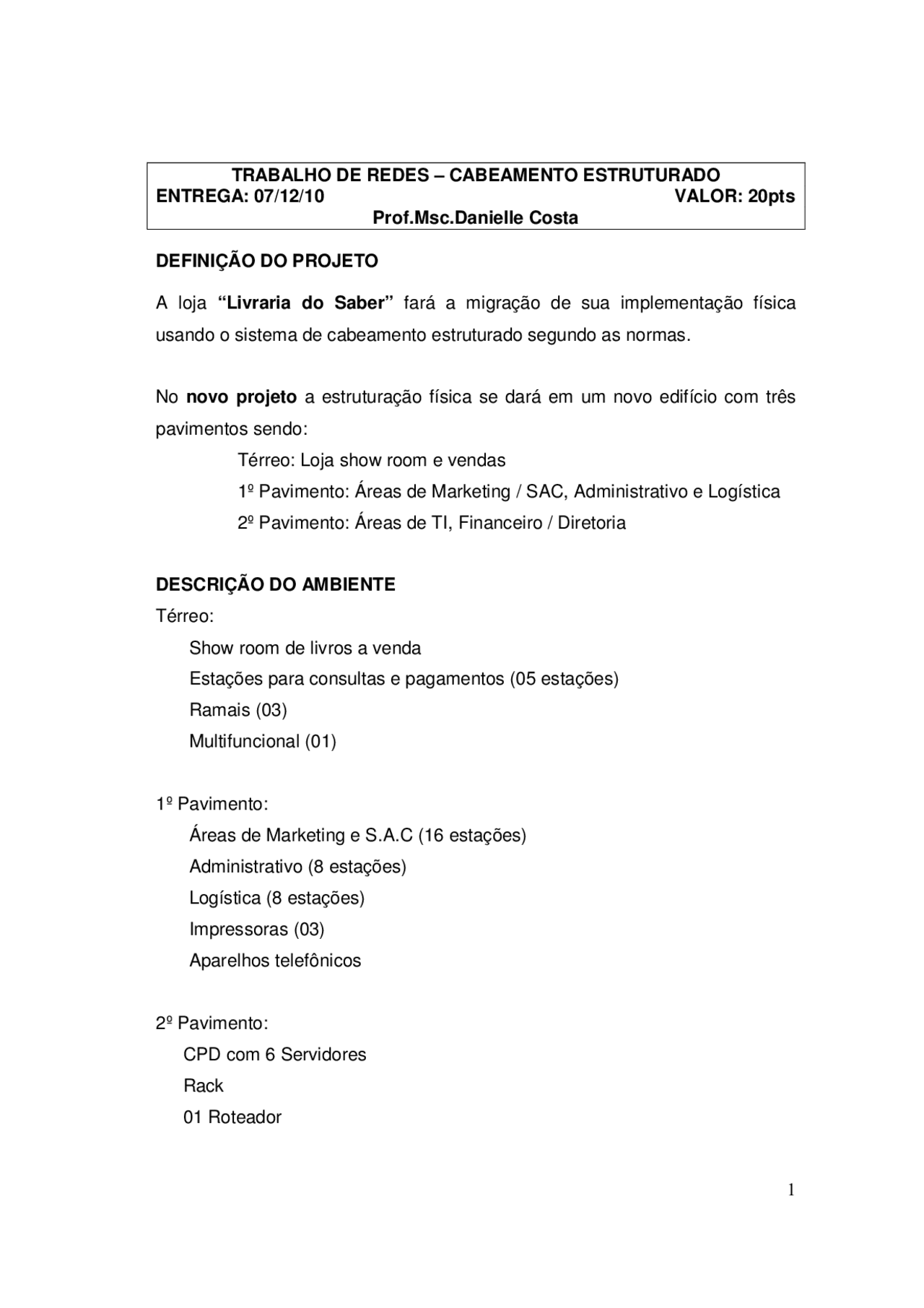

TRABALHO DE REDES – CABEAMENTO ESTRUTURADO
ENTREGA: 07/12/10 VALOR: 20pts Prof.Msc.Danielle Costa
DEFINIÇÃO DO PROJETO
A loja “Livraria do Saber” fará a migração de sua implementação física usando o sistema de cabeamento estruturado segundo as normas.
No novo projeto a estruturação física se dará em um novo edifício com três pavimentos sendo: Térreo: Loja show room e vendas 1º Pavimento: Áreas de Marketing / SAC, Administrativo e Logística 2º Pavimento: Áreas de TI, Financeiro / Diretoria
DESCRIÇÃO DO AMBIENTE Térreo: Show room de livros a venda Estações para consultas e pagamentos (05 estações) Ramais (03) Multifuncional (01)
1º Pavimento: Áreas de Marketing e S.A.C (16 estações) Administrativo (8 estações) Logística (8 estações) Impressoras (03) Aparelhos telefônicos
2º Pavimento: CPD com 6 Servidores Rack 01 Roteador
01 Modem 02 Switchs 48 Portas 06 Patch Panel Ramais (23) TI (14 micros) PABX (32ramais) Financeiro e Diretoria (06 estações)
OBJETIVO DO PROJETO Implementar a infraestrutura planejada para possibilitar futuro crescimento, para isso, vamos instalar o cabeamento estruturado no local, a instalação dos servidores e estações de trabalho, bem como outros recursos da rede.
ESTRUTURA FÍSICA DO EDIFÍCIO
8m
10m
5m
DESENVOLVIMENTO DO PROJETO
Foram apresentadas uma primeira versão com a planta baixa sem máquinas para planejamento da infraestrutura.
- Deve ser projetado 3 plantas contendo a passagem do cabeamento e 3 plantas com a disposição dos equipamentos (indicar a distância entre as ligações conforme a norma). Os pontos das tomadas também devem ser criados.
Exemplo da planta com cabeamento
- Fazer o orçamento de preço de equipamentos e materiais usados (Pesquisar na Internet) visando o melhor custo/benefício.
- Preparar documentação contendo os passos do projeto.
- Preparar apresentação no PowerPoint para mostrar o projeto para a classe. Nesse momento o melhor projeto será escolhido.
