O projeto de integração de lans (pil), um projeto desenvolvido para atender as necessidades de micro, pequenas e médias empresas (mpme) em termos de comunicação eficiente e de baixo custo. O pil é baseado na tecnologia isdn (integrated services digital network) e fornece uma análise de viabilidade técnica e financeira para a implementação de redes de comunicação entre unidades comerciais, industriais e turísticas. Além disso, o documento inclui procedimentos de instalação e solução de problemas relacionados ao servidor isdn.
Tipologia: Notas de estudo
1 / 44
Esta página não é visível na pré-visualização
Não perca as partes importantes!

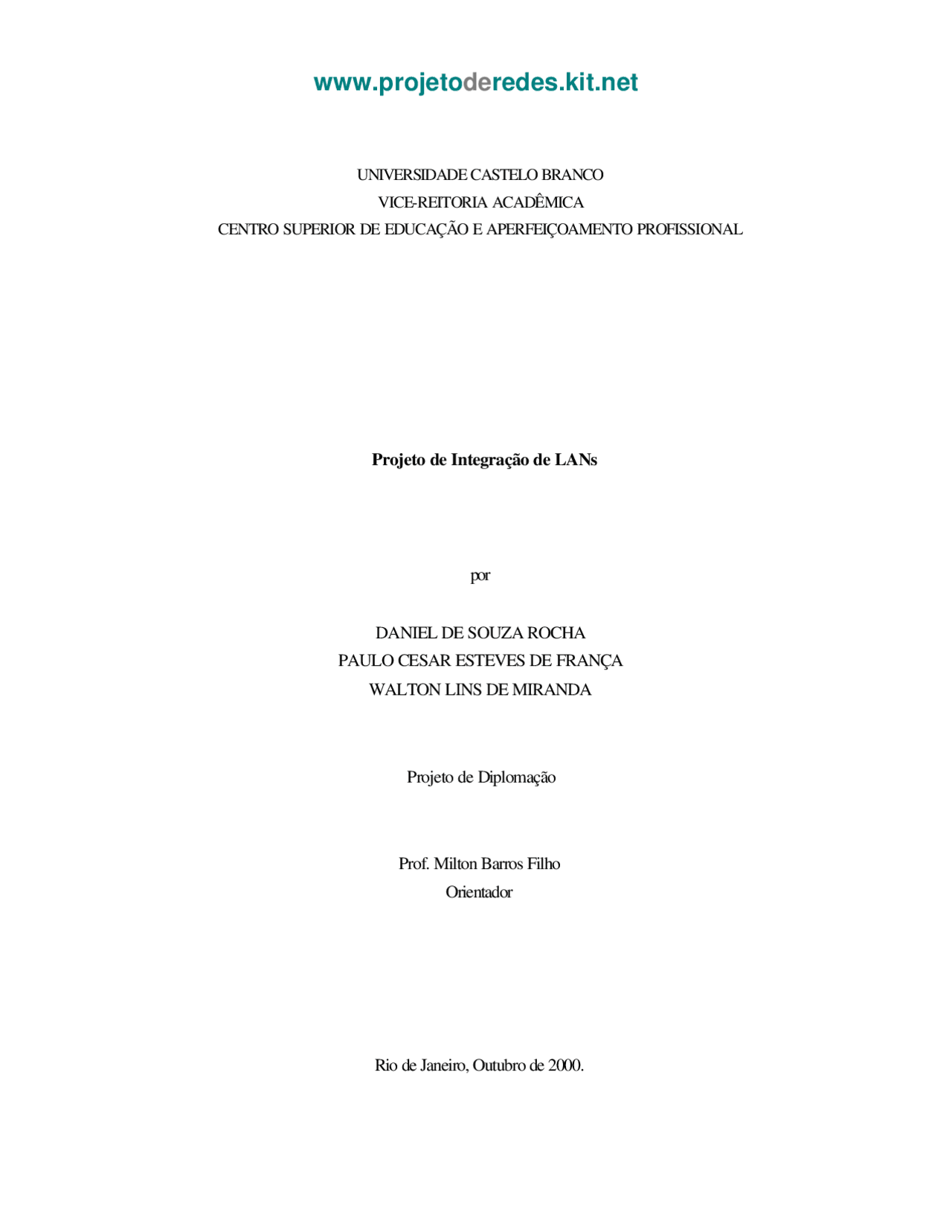

Projeto de Integração de LANs
por
Projeto de Diplomação
Prof. Milton Barros Filho Orientador
Rio de Janeiro, Outubro de 2000.
De França, Paulo César Esteves De Miranda, Walton Lins Rocha, Daniel de Souza
Projeto de Integração de Lans / por, Paulo Cesar Esteves de França e Walton Lins de Miranda, Daniel de Souza Rocha. – Rio de Janeiro: CEDAP da UCB,
Trabalho de Diplomação – Universidade Castelo Branco. Centro Superior De Educação E Aperfeiçoamento Profissional, Rio de Janeiro, BR-RJ, 2000. Orientador: Prof Milton Barros Filho
Reitor Acadêmico: Prof. Paulo de Alcântara Gomes
Vice-Reitor Acadêmico: Prof. Eugenio da Silva Correa Pró Reitor Acadêmico : Prof. Renato Serqueira Zambrotti Diretor do CEDAP: Prof. Herbert Gomes Martins Coordenador do CEDAP: Prof. Alcebíades Dantas Lobo Júnior Bibliotecária-Chefe do Instituto de Informática: Prof. Sonia Gribel
Universidade Castelo Branco Vice-Reitoria Acadêmica Centro Superior de Educação e Aperfeiçoamento Profissional
Projeto de Integração de LANs
por DANIEL DE SOUZA ROCHA PAULO CEZAR ESTEVES DE FRANÇA WALTON LINS DE MIRANDA
Trabalho de Diplomação apresentado aos Senhores(a):
Prof. Avaliador: Almir Silveira
Prof. Proj Final: Isabel F. de Souza
Vista e Permitida a Impressão. Rio de Janeiro, 29 / 09 /2000.
Prof. Milton Barros Filho,
Orientador.
PIL Projeto de Integração de Lans ISDN Integrated Services Digital Network RDSI Rede Digital de Serviços Integrados MPME Micro, Pequenas e Médias Empresas BRI Basic Rate Interface PRI Primary Rate Interface
Implantar uma rede de comunicação entre LANs (Local Área Network), com o objetivo de se obter uma rede comunicação econômica e eficiente, para as MPME (Micro Pequenas e Médias Empresas). Buscar, a melhor integração de cada unidade comercial, industrial ou turística, pela otimização de ferramentas de conexão, adequadas à capacidade de aquisição de recursos destes clientes. Este projeto destina-se somente para empresas que possuam este perfil econômico.
A communications network of implantation of commercial points objecting the integration of these areas. It is based on the necessity of an efficient communication due to a fisical and economical way to small and medium Co. With the object to find better organization of each commercial, industrial or touristic unit, it optimizer the stock control process-sale and personel, implantig connection tools to make the process better as well as the integration between of these commercial units and headquarter as a control center. This Project is on by customers which have this economic and techinical profile.
O Principal objetivo deste projeto é atender as MPME (Micro Pequenas e Médias Empresas) na implantação das redes de computador, de forma a suprir as necessidades das mesmas, com tecnologia cada dia mais significativa, consolidando sua integração com o mercado moderno e globalizado. Percebeu-se que outra grande dificuldade das MPME na aquisição de tecnologias, é o fator financeiro. Neste ponto, o projeto se apóia, fazendo análise de viabilidade de um serviço de interconexão, que as enquadre num projeto genérico, o PIL, reduzindo assim os custos desnecessários ou seja super ou sub-estimados. Como as pequenas e médias empresas representam 54,29% do contexto mercadológico nacional de acordo com pesquisa do SEBRAE para o ano de 1999, o auxílio, na redução dos custos operacionais irá promover a ampliação de serviços de qualidade, utilizando mão de obra profissional mais especializada. O desenvolvimento do PIL, coloca em prática todos os conhecimentos adquiridos no curso, bem como o resultado das experiências profissionais dos membros grupo. A metodologia usada para desenvolvimemento deste projeto é a “Top Down”, de acordo com o DFD abaixo:
1ª FASE: Pesquisa do segmento de mercado de maior carência de apoio tecnológico. Dados sobre o crescimento das MPME fornecidos pelo SEBRAE segundo estatísticas de 1990 a 1999 no âmbito nacional, e transcrito para o Fig 1 , abaixo:
0
1000
2000
3000
4000
5000
X1000 em 1990
X1000 em 1999
Micro Empresas Total Empresas
1ª FASE Pesquisa de empresas de maior carência de Apoio Tecnológico
2ª FASE: Participação das MPME baseado na receita anual
3ª FASE: Escolha do Serviço adequado de interconexão entre as LANs
4ªFASE Escolha do equipamento básico para a rede LAN./RDSI
2ª FASE: Pesquisa da participação das MPME na economia nacional. Dados Relativos à Participação das Micro, Pequenas e Médias Empresas, Segundo o Critério de Classificação de Porte, Baseado na Receita Anual(%). Fig 2
0
10
20
30
40
50
60
70
80
90
Micro Pequenas Médias
Indústria Comércio Serviço
Fonte: SEBRAE, elaborado a partir de dados do IBGE “Estrutura Produtiva Empresarial Brasileira – 1994”. OBS.: Critério de porte baseado na receita anual, conforme o conceito utilizado na Lei n. 9.317 de 5/12/96. (1) ME (MICROEMPRESA): receita bruta anual até R$ 120.000,00; (2) PE (PEQUENA EMPRESA): receita bruta anual acima de R$ 120.000,00 até R$ 720.000,00 ; e (3) MGE (MÉDIA E GRANDE EMPRESA): receita bruta anual acima de R$ 720.000,00.
3ª FASE: Pesquisa da melhor tecnologia em redes para este perfil econômico. Comparando-se a viabilidade técnica de implementação do ISDN, com os demais produtos de mercado chegou-se ao serviço ISDN ( Integrated Services Digital Network ) ou RDSI ( Redes Digital de Serviços Integrados ),.
O ISDN ou RDSI, foi escolhido por se tratar de um serviço que possui uma ótima relação custo/benefício. O serviço consiste no compartilhamento de vários serviços em uma única linha telefônica. O RDSI, é um serviço que é oferecido por algumas das companhias telefônicas. O serviço de RDSI para as PME consiste em dois canais de 64 Kbps, que podem ser utilizados para transporte de voz e dados, chamado de canal B, e um canal bidirecional de controle e sinalização chamado de canal D, a uma taxa de 16 Kbps.
Este acesso oferece uma estrutura 2B+D, que significa dois canais B e um D, totalizando uma taxa de tranferência de 144 Kbps obtido pela soma dos canais. Mas existem ainda, outros bits de controle de alinhamento de quadro, sincronismo e manutenção das chamadas que resultam num total de 192 Kbps, mas somente 128 Kbps é utilizado efetivamente pelo usuário.
Figura 5 TABELA DE COMPARAÇÃO DE CUSTOS ENTRE ISDN E OUTROS SERVIÇOS
0
20
40
60
80
100
120
140
Velocidade Kbps Assinatura Mensal (R$X10)
Tarifa p/min (Centavos)
Custo Mensal Total (R$X10) 3h/dia DDS 56 Dedicado Modem Discado DDS 56 Discado Linha ISDN (1B+D) Linha ISDN (2B+D)
Por definição, e pelos dados obtidos nas tabelas anteriores, o ISDN foi considerado economicamente viável e eficiente ao serviço adotado. 4ª FASE: Escolha do projeto de instalação e implementação mais adequado empregando a tecnologia RDSI, incluindo periféricos, servidores e número de hosts suportado pela rede. Na modalidade LAN, o PIL é adequado à quaisquer plataformas de Sistemas Operacionais conhecidos. Por meio de um processo de seleção e análise de caso, se é possível fazer o levantamento de material necessário, obedecendo os padrões normais de interconexão de terminais, periféricos e servidores por host. Na modalidade WAN, não há necessidade de interconexão de todos os hosts ao mesmo tempo, pois, a conexão permitida pelo sistema básico (BRI) é de duas redes remotas simultâneas, não roteáveis. Apesar desta limitação, o PIL atende plenamente ao movimento de atualização de dados entre pequenas e médias empresas, que o fazem, geralmente em um horário pré determinado.
Sinopse
Ramos de atividades das empresas beneficiadas pelo (PIL): a) – Redes de lojas comerciais. b) – Redes de pequenas e médias indústrias. c) – Redes de pequenos mercados. d) – Redes de turismo. e) –Redes de drogarias, que estejam enquadradas no grupo das médias empresas.
Enunciado
As empresas instaladoras de sistemas de comunicação de dados, impunham as MPME a aceitar projetos economicamente inadequados.
Causas
O alto custo mensal das linhas dedicadas (LP) para as MPME, sendo desaconselhável seu uso pelo fato de ser fixo, usando-se ou não.
Objetivos
O PIL propõe dar total assessoria a seus clientes na informatização de suas empresas, tendo como diretriz o baixo custo e qualidade de serviço.
Formar uma estrutura de procedimentos pré estabelecidos (pacote), atuante nos seguintes segmentos: Interconexão entre as LANs, Sistemas de Cabeamento Elétrico e Lógico para informática, e suporte, caso necessário, à rede local.
1.1.1 Organograma
GERENTE REDES
SUPORTE USUÁRIOS ANALISTA DE SISTEMAS
Anexo 1 Laudo de Viabilidade Técnica ( Visita Técnica ao local)
Anexo
Planilha de Cálculos de caminhos
Físicos
Anexo 3 Planilha de Cálculos de Caminhos Lógicos Instalação de HW e SW
Aplicação do Projeto de Integração de LANs
PIL
Intalação ISDN Lista e aquisição de Equipamentos necessários a cada caso.
Profissionais Necessários Nº^ 1º Semana^ 2º Semana Profiss.
1.1.3 Localização Dos Equipamentos
Layout, planta. Diag 1 – Topologia Física; Diag 1 A – Serviço ISDN; Diag 1 B – Topologia Estrela/ISDN Diag 2 – Distâncias máximas entre Servidores e Periféricos; Diag 3 – Servidores e periféricos (tipos; configuração, compartilhamento); Diag 4 – Norma EIA/TIA
1.1.4 Ligação Física
Para o serviço ISDN : Figura 6
