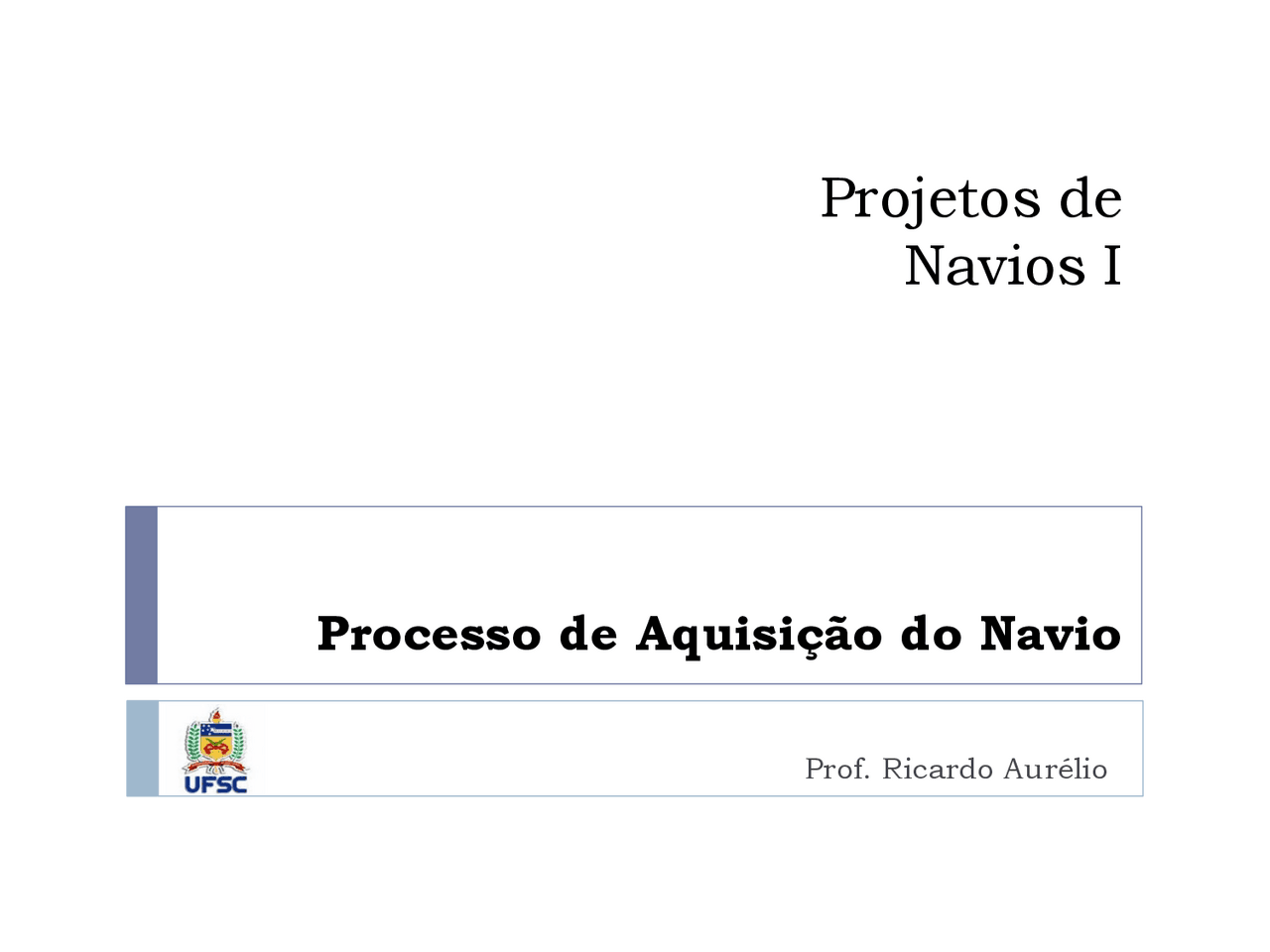

Prof. Ricardo Aurélio

Processo de Aquisição do Navio

Projetos de

Navios I

Introdução

O processo de aquisição de um navio envolve grandes investimentos por parte do comprador ou armador. Normalmente este processo pode ser dividido em 4 fases interdependentes, sejam:

1. Planejamento
2. Projeto
3. Atividades comerciais
4. Atividades produtivas

Fase 1 – Planejamento

O processo de planejamento se inicia com avaliação do ambiente do negócio. Ambiente Externo Ambiente Interno Recursos técnicos Recursos financeiros Recursos humanos Recursos de gerenciamento Tamanho do mercado Tipo de mercado Padrão da comercialização Competidores Fatores econômicos Ambiente físico Condições portuárias Barreiras de entradas

Fase 2 – Projeto

O projeto é a fase de incorporação ao que foi estabelecido no planejamento. Ele deve incorporar a forma e a substância do que foi declarado como missão do navio definindo : Configuração Forma Dimensões Layout Etc.

Fase 2 – Projeto

PROJETO CONCEITUAL

Nesta etapa do projeto, transformam-se o conjunto de requerimentos qualitativos nas primeiras configurações do navio, tendo-se já algumas principais características definidas, porém, com algumas alternativas de projeto a serem decidas posteriormente Nesta etapa do projeto é criada um modelo para análise subsequente. Sem um modelo não há como se fazer análise!

Fase 2 – Projeto

PROJETO PRELIMINAR

Nesta etapa do projeto é feito o esforço de engenharia no sentido de prover muito maior riqueza de detalhes do que o projeto conceitual. Por exemplo: cálculo da resistência ao avanço, estimativa de pesos, motores principais, equipamentos significativos, etc. Deve fornecer detalhamento suficiente para avaliação da viabilidade técnica e econômica do navio

Fase 2 – Projeto

PROJETO CONTRATUAL

Muitos estaleiros preferem refazer os cálculos estimativos de características como deslocamento e velocidade, já que na maioria dos contratos, assinam como responsáveis pela performance da embarcação.

Fase 2 – Projeto

ENSAIOS DE MODELOS

A confirmação da previsão da potência requerida nos estágios preliminar e contratual do projeto são muito úteis quando se desenvolve uma nova forma do casco

Fase 4 – Atividades Produtivas

A fase de efetiva PRODUÇÃO do navio inicia-se após a assinatura do contrato com o estaleiro, que passa a ser responsável pela iniciativa do processo. No entanto é prudente que o armador estabeleça alguns critérios de controle e participação, como:

1. Estabelecer seu representante ou gerente do contrato
2. Fazer inspeções de controle de qualidade
3. Fazer aprovação do plano detalhado de construção
4. Contratar tripulação, estoques e abastecimento de combustível
5. Participar da entrega e protocolo de aceite (testes e ensaios) Casco Soldagem Revestimentos Eletricidade Maquinário

Fase 4 – Atividades Produtivas

Testes e Ensaios (processos e materiais) Os ensaios devem ser presenciados pelos inspetores das sociedades classificadoras e dos órgãos regulamentadores , bem como do armador ou seu representante. Teste de Inclinação Depois de terminada a construção, inclusive com instalação dos motores e componentes é feito o teste de inclinação para verificação do centro de gravidade vertical (VCG).

Bibliografia

 Lamb - Ship Design and Construction - vol l and II
