Prototipagem Rápida de Produto
Acadêmicos: Douglas Alves e Jaqueline Varela Maiorka
A prototipagem rápida pode ser obtida através de impressão 3D (“3D Printing”), que é uma forma de tecnologia de fabricação aditiva onde um objeto tridimensional é criado por sucessivas camadas de material. São geralmente mais rápidas, mais poderosas e mais fáceis de se usar do que outras tecnologias de fabricação aditiva. Oferecem aos desenvolvedores de produtos a habilidade de num simples processo imprimirem partes de alguns materiais com diferentes propriedades físicas e mecânicas. Tecnologias de impressão avançadas permitem imitar com precisão quase exata a aparência e as funcionalidades dos protótipos dos produtos. A tecnologia é utilizada em diversos ramos de produção, como em joalheria, calçado, design de produto, arquitetura, automotivo, aeroespacial e indústrias de desenvolvimento médico. O processo de funcionamento é bem simples e a operação da máquina e software também. Abaixo pode-se verificar através do esquema o princípio de funcionamento da impressora 3D.

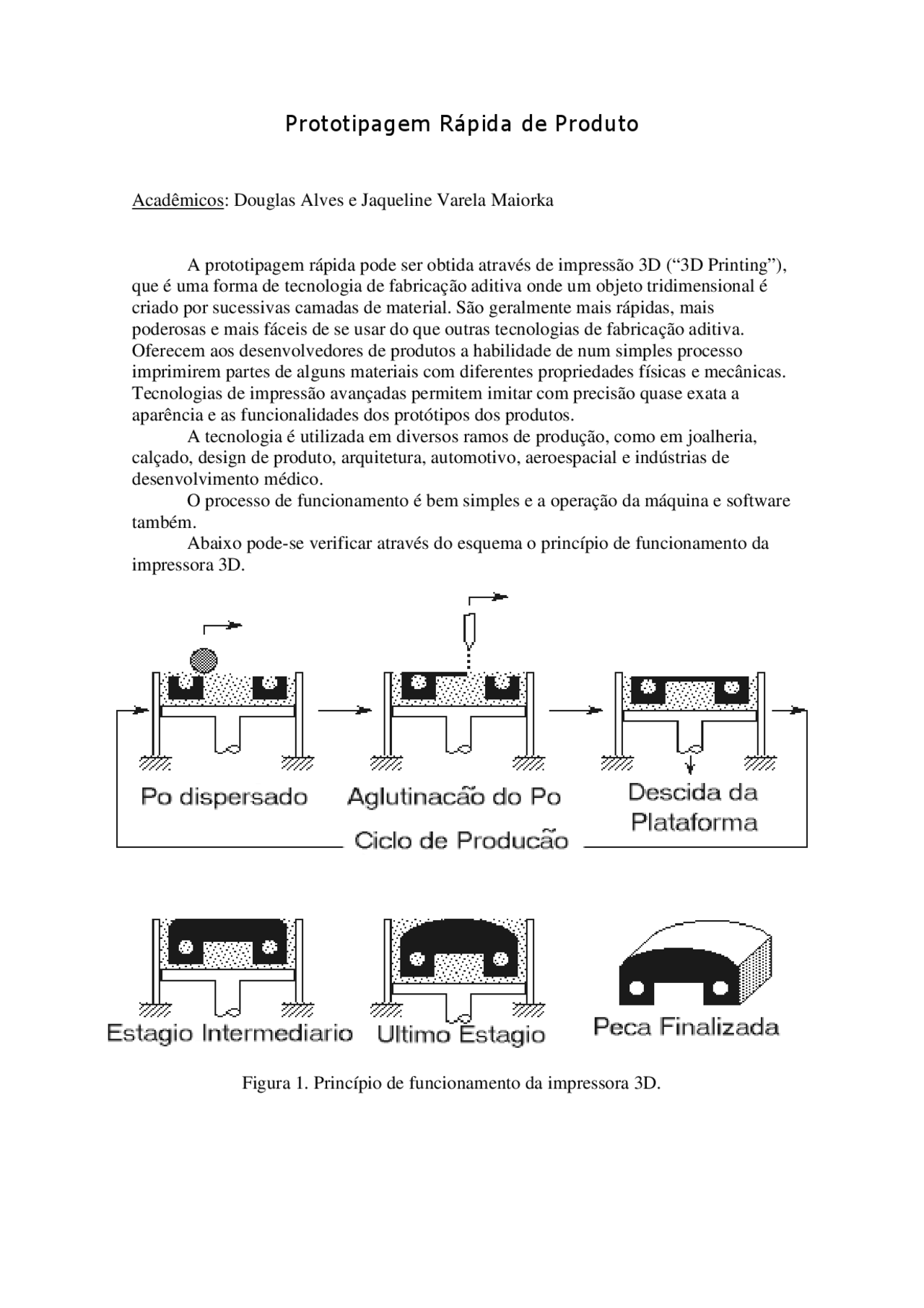

Figura 1. Princípio de funcionamento da impressora 3D.
Porém, como todo processo, as impressoras 3D tem suas inconveniências. Que são faixas de temperatura, umidade para a operação, cuidado com a limpeza e a altura em z, que se for muito alta, o processo fica demorado.
Experimento
Para o experimento realizado em aula, a ZPrinter 310 Plus foi a máquina utilizada, cuja suas características e especificações seguem abaixo.
ZPrinter 310 Plus ®
Características
- Cor: Monocromática
- Resolução: 300 x 450 dpi
- Velocidade de construção vertical: 1,0 polegadas / hora (25 mm / hora)
- Tamanho de construção: 8 x 10 x 8 polegadas (203 x 254 x 203 mm)
- Opções de Material: High Performance Composite, Fundição Direct, elastômeros, fundição de precisão
- Espessura da camada: 0,0035-0,008 polegadas (0,089-0,203 mm)
- Número de jatos: 304
Especificações
- Formatos de arquivos para impressão: STL, VRML, PLY, 3DS, ZPR
- Dimensões do equipamento: 29 x 34 x 43 polegadas (74 x 86 x 109 cm)
- Equipamentos Peso: 255 lbs (115 kg)
- Requisitos de Alimentação: 90-110V, 5.3A, 100-120V, 4.3A, 200-240V, 2.4A
- Workstation Compatibilidade: Windows ®^ 7, Windows ®^ XP Professional e Windows Vista ®^ Business / Ultimate
- Conformidade Regulatória: CE, CSA
- Requisitos especiais Facilidade: Nenhum
Fonte: http://www.zcorp.com
Observações adicionais
Para um bom funcionamento da máquina é necessário obter uma temperatura na faixa dos 22 a 26 ºC. E umidade relativa do ar entre 20 e 60%, além de sempre mantê-la limpa. A Zprinter 310 Plus, pode obter precisões de dimensões entre 96 a 97%.
Figura 3. Fotografia da peça em um outro ângulo.
Para a peça da figura 2 e 3, foram necessário 1h e 2min para sua impressão. O volume ocupado foi de 18,29 cm^3 e área de 83,32 cm^2 (dados obtidos através de software da máquina).
Podem também serem feitas peças mais complexas e em cores como a da figura abaixo. Porém necessita-se de jatos coloridos, que não é o caso da Zprinter 310 Plus, além de mais tempo para o processo.
Figura 4. Componente realizado em uma impressora 3D com jatos coloridos.
