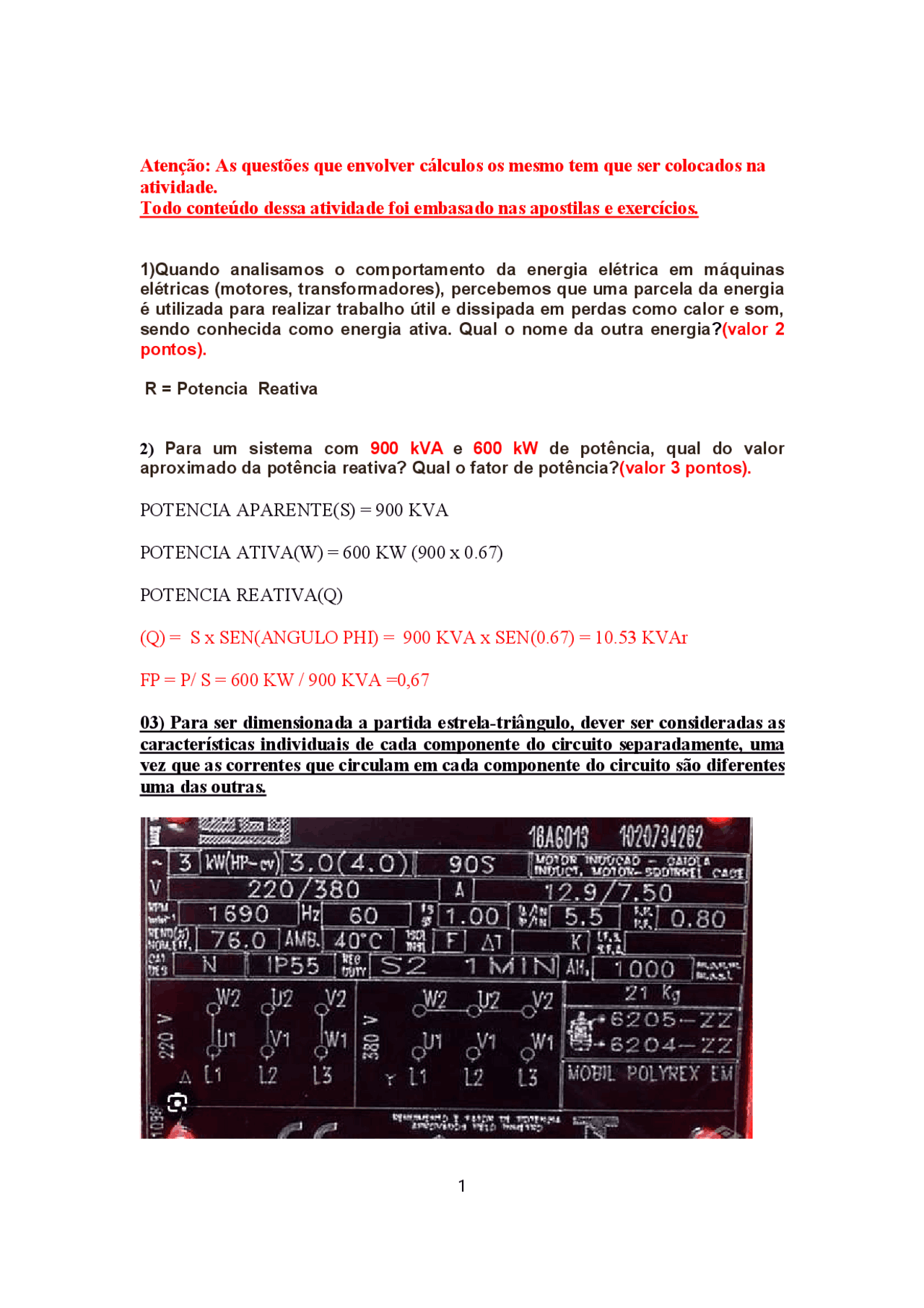

Atenção: As questões que envolver cálculos os mesmo tem que ser colocados na
atividade.
Todo conteúdo dessa atividade foi embasado nas apostilas e exercícios.
1)Quando analisamos o comportamento da energia elétrica em máquinas
elétricas (motores, transformadores), percebemos que uma parcela da energia
é utilizada para realizar trabalho útil e dissipada em perdas como calor e som,
sendo conhecida como energia ativa. Qual o nome da outra energia?(valor 2
pontos).
R = Potencia Reativa
2) Para um sistema com 900 kVA e 600 kW de potência, qual do valor
aproximado da potência reativa? Qual o fator de potência?(valor 3 pontos).
POTENCIA APARENTE(S) = 900 KVA
POTENCIA ATIVA(W) = 600 KW (900 x 0.67)
POTENCIA REATIVA(Q)
(Q) = S x SEN(ANGULO PHI) = 900 KVA x SEN(0.67) = 10.53 KVAr
FP = P/ S = 600 KW / 900 KVA =0,67
03) Para ser dimensionada a partida estrela-triângulo, dever ser consideradas as
características individuais de cada componente do circuito separadamente, uma
vez que as correntes que circulam em cada componente do circuito são diferentes
uma das outras.
