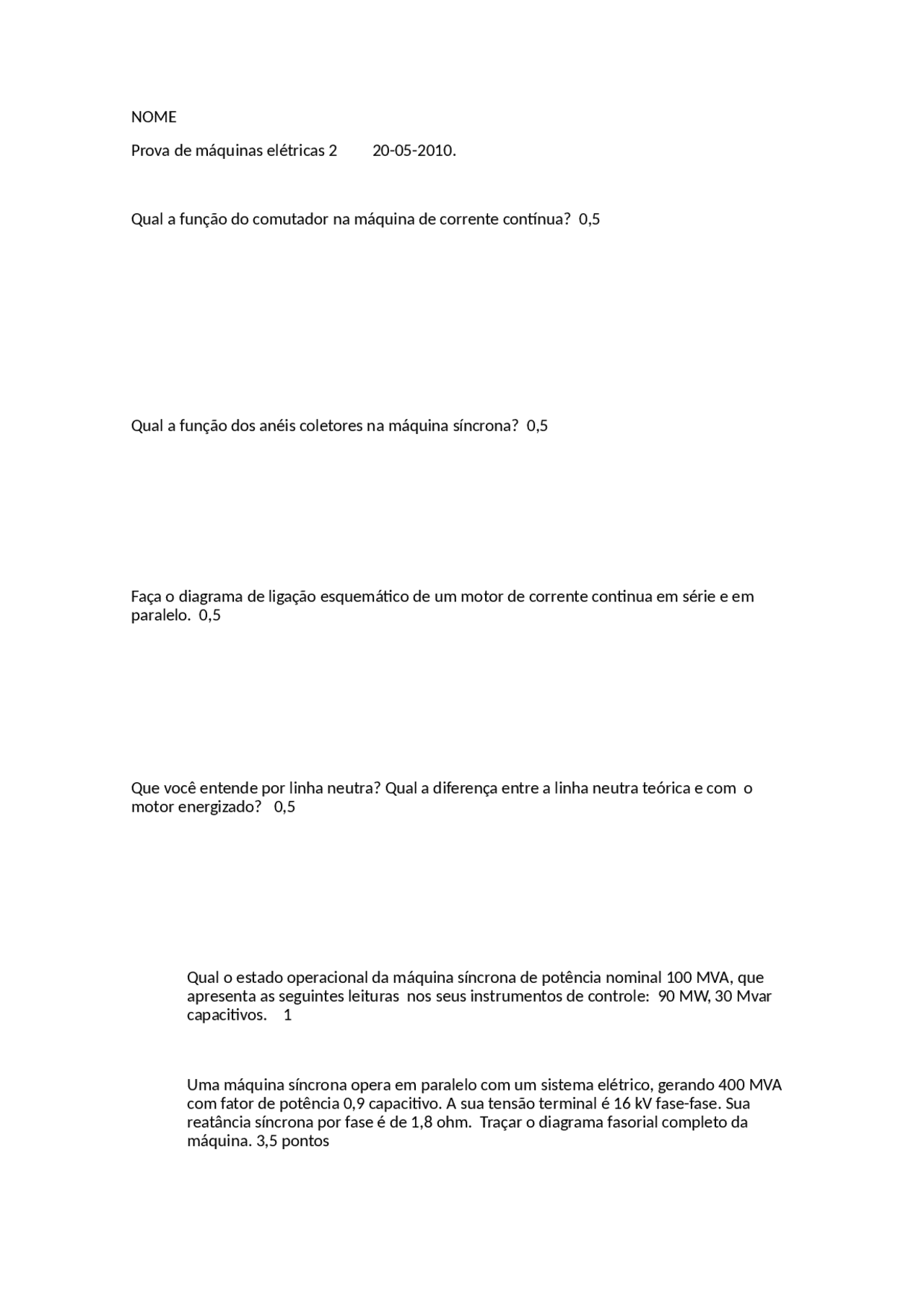

NOME
Prova de máquinas elétricas 2 20-05-2010.
Qual a função do comutador na máquina de corrente con�nua? 0,5
Qual a função dos anéis coletores na máquina síncrona? 0,5
Faça o diagrama de ligação esquemá�co de um motor de corrente con�nua em série e em
paralelo. 0,5
Que você entende por linha neutra? Qual a diferença entre a linha neutra teórica e com o
motor energizado? 0,5
Qual o estado operacional da máquina síncrona de potência nominal 100 MVA, que
apresenta as seguintes leituras nos seus instrumentos de controle: 90 MW, 30 Mvar
capaci�vos. 1
Uma máquina síncrona opera em paralelo com um sistema elétrico, gerando 400 MVA
com fator de potência 0,9 capaci�vo. A sua tensão terminal é 16 kV fase-fase. Sua
reatância síncrona por fase é de 1,8 ohm. Traçar o diagrama fasorial completo da
máquina. 3,5 pontos
