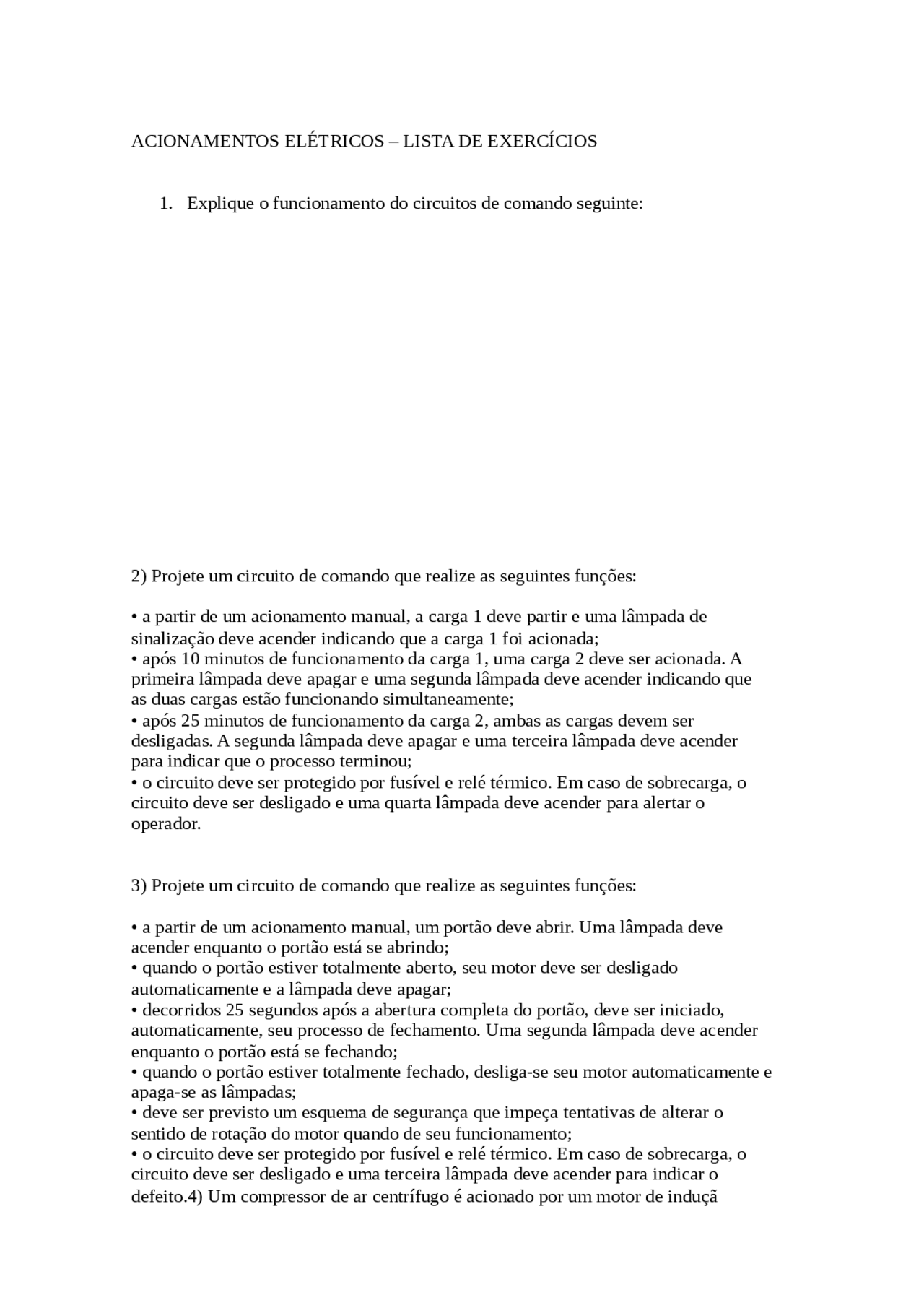

ACIONAMENTOS ELÉTRICOS – LISTA DE EXERCÍCIOS
1. Explique o funcionamento do circuitos de comando seguinte:
2) Projete um circuito de comando que realize as seguintes funções:
• a partir de um acionamento manual, a carga 1 deve partir e uma lâmpada de
sinalização deve acender indicando que a carga 1 foi acionada;
• após 10 minutos de funcionamento da carga 1, uma carga 2 deve ser acionada. A
primeira lâmpada deve apagar e uma segunda lâmpada deve acender indicando que
as duas cargas estão funcionando simultaneamente;
• após 25 minutos de funcionamento da carga 2, ambas as cargas devem ser
desligadas. A segunda lâmpada deve apagar e uma terceira lâmpada deve acender
para indicar que o processo terminou;
• o circuito deve ser protegido por fusível e relé térmico. Em caso de sobrecarga, o
circuito deve ser desligado e uma quarta lâmpada deve acender para alertar o
operador.
3) Projete um circuito de comando que realize as seguintes funções:
• a partir de um acionamento manual, um portão deve abrir. Uma lâmpada deve
acender enquanto o portão está se abrindo;
• quando o portão estiver totalmente aberto, seu motor deve ser desligado
automaticamente e a lâmpada deve apagar;
• decorridos 25 segundos após a abertura completa do portão, deve ser iniciado,
automaticamente, seu processo de fechamento. Uma segunda lâmpada deve acender
enquanto o portão está se fechando;
• quando o portão estiver totalmente fechado, desliga-se seu motor automaticamente e
apaga-se as lâmpadas;
• deve ser previsto um esquema de segurança que impeça tentativas de alterar o
sentido de rotação do motor quando de seu funcionamento;
• o circuito deve ser protegido por fusível e relé térmico. Em caso de sobrecarga, o
circuito deve ser desligado e uma terceira lâmpada deve acender para indicar o
defeito.4) Um compressor de ar centrífugo é acionado por um motor de induçã
