UNIVERSIDADE DE PERNAMBUCO - UPE
ESCOLA POLITÉCNICA DE PERNAMBUCO

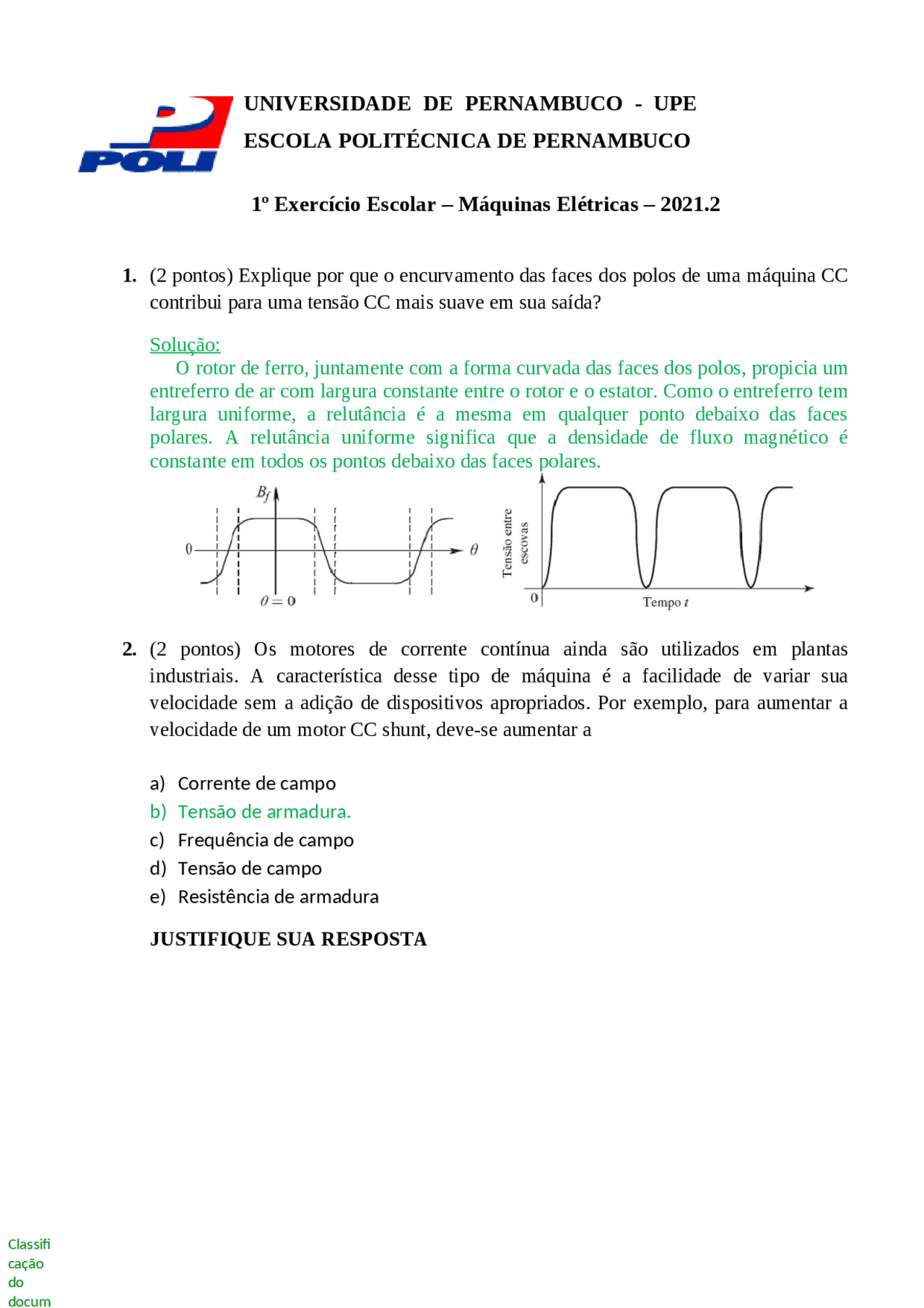

1º Exercício Escolar – Máquinas Elétricas – 2021.2
1. (2 pontos) Explique por que o encurvamento das faces dos polos de uma máquina CC
contribui para uma tensão CC mais suave em sua saída?
Solução:
O rotor de ferro, juntamente com a forma curvada das faces dos polos, propicia um
entreferro de ar com largura constante entre o rotor e o estator. Como o entreferro tem
largura uniforme, a relutância é a mesma em qualquer ponto debaixo das faces
polares. A relutância uniforme significa que a densidade de fluxo magnético é
constante em todos os pontos debaixo das faces polares.
2. (2 pontos) Os motores de corrente contínua ainda são utilizados em plantas
industriais. A característica desse tipo de máquina é a facilidade de variar sua
velocidade sem a adição de dispositivos apropriados. Por exemplo, para aumentar a
velocidade de um motor CC shunt, deve-se aumentar a
a) Corrente de campo
b) Tensão de armadura.
c) Frequência de campo
d) Tensão de campo
e) Resistência de armadura
JUSTIFIQUE SUA RESPOSTA
