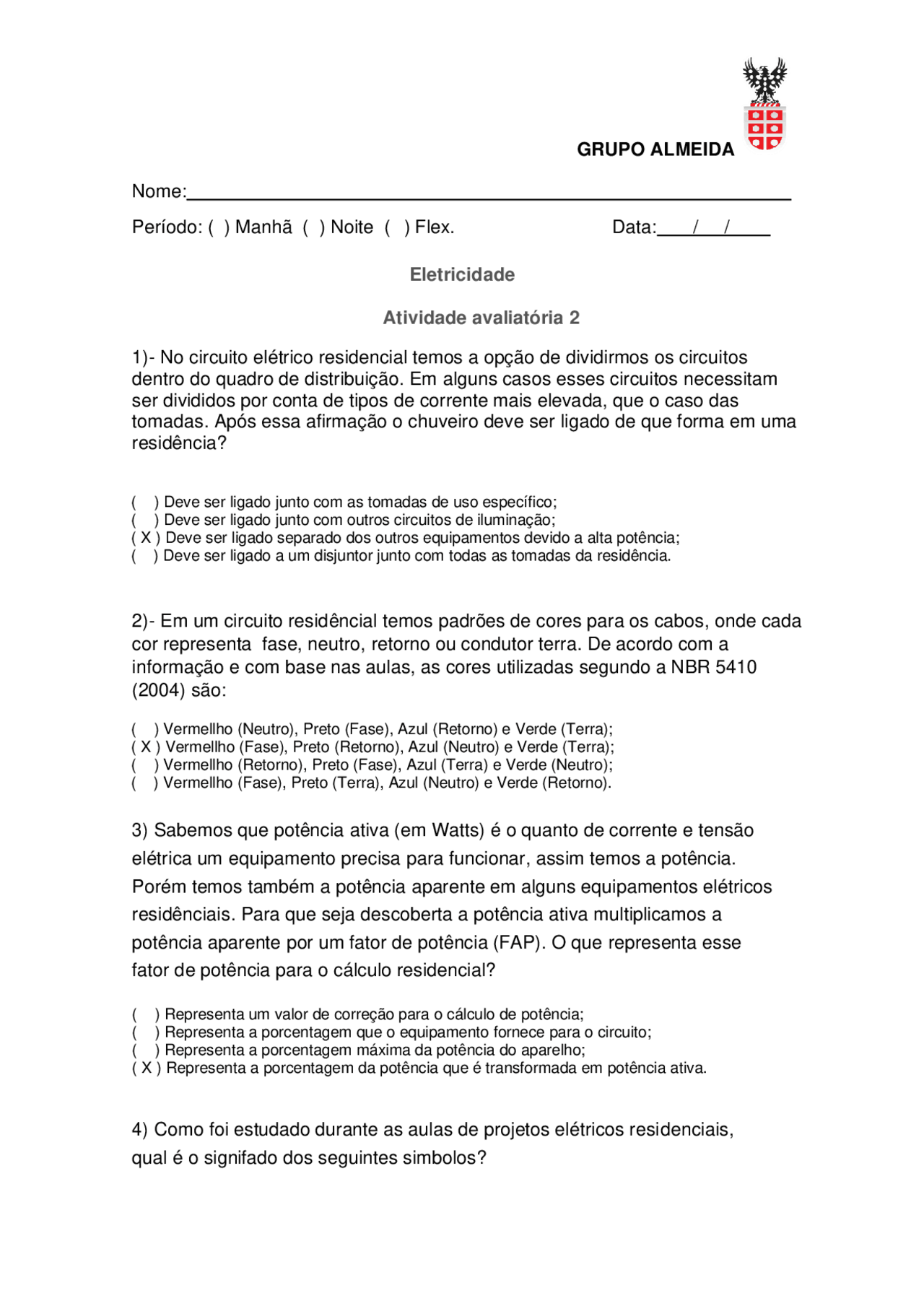

GRUPO ALMEIDA
Nome:
Período: ( ) Manhã ( ) Noite ( ) Flex. Data: / /
Eletricidade
Atividade avaliatória 2
1)- No circuito elétrico residencial temos a opção de dividirmos os circuitos
dentro do quadro de distribuição. Em alguns casos esses circuitos necessitam
ser divididos por conta de tipos de corrente mais elevada, que o caso das
tomadas. Após essa afirmação o chuveiro deve ser ligado de que forma em uma
residência?
( ) Deve ser ligado junto com as tomadas de uso específico;
( ) Deve ser ligado junto com outros circuitos de iluminação;
( X ) Deve ser ligado separado dos outros equipamentos devido a alta potência;
( ) Deve ser ligado a um disjuntor junto com todas as tomadas da residência.
2)- Em um circuito residêncial temos padrões de cores para os cabos, onde cada
cor representa fase, neutro, retorno ou condutor terra. De acordo com a
informação e com base nas aulas, as cores utilizadas segundo a NBR 5410
(2004) são:
( ) Vermellho (Neutro), Preto (Fase), Azul (Retorno) e Verde (Terra);
( X ) Vermellho (Fase), Preto (Retorno), Azul (Neutro) e Verde (Terra);
( ) Vermellho (Retorno), Preto (Fase), Azul (Terra) e Verde (Neutro);
( ) Vermellho (Fase), Preto (Terra), Azul (Neutro) e Verde (Retorno).
3)
Sabemos que potência ativa (em Watts) é o quanto de corrente e tensão
elétrica um equipamento precisa para funcionar, assim temos a potência.
Porém temos também a potência aparente em alguns equipamentos elétricos
residênciais. Para que seja descoberta a potência ativa multiplicamos a
potência aparente por um fator de potência (FAP). O que representa esse
fator de potência para o cálculo residencial?
( ) Representa um valor de correção para o cálculo de potência;
( ) Representa a porcentagem que o equipamento fornece para o circuito;
( ) Representa a porcentagem máxima da potência do aparelho;
( X ) Representa a porcentagem da potência que é transformada em potência ativa.
4)
Como foi estudado durante as aulas de projetos elétricos residenciais,
qual é o signifado dos seguintes simbolos?
