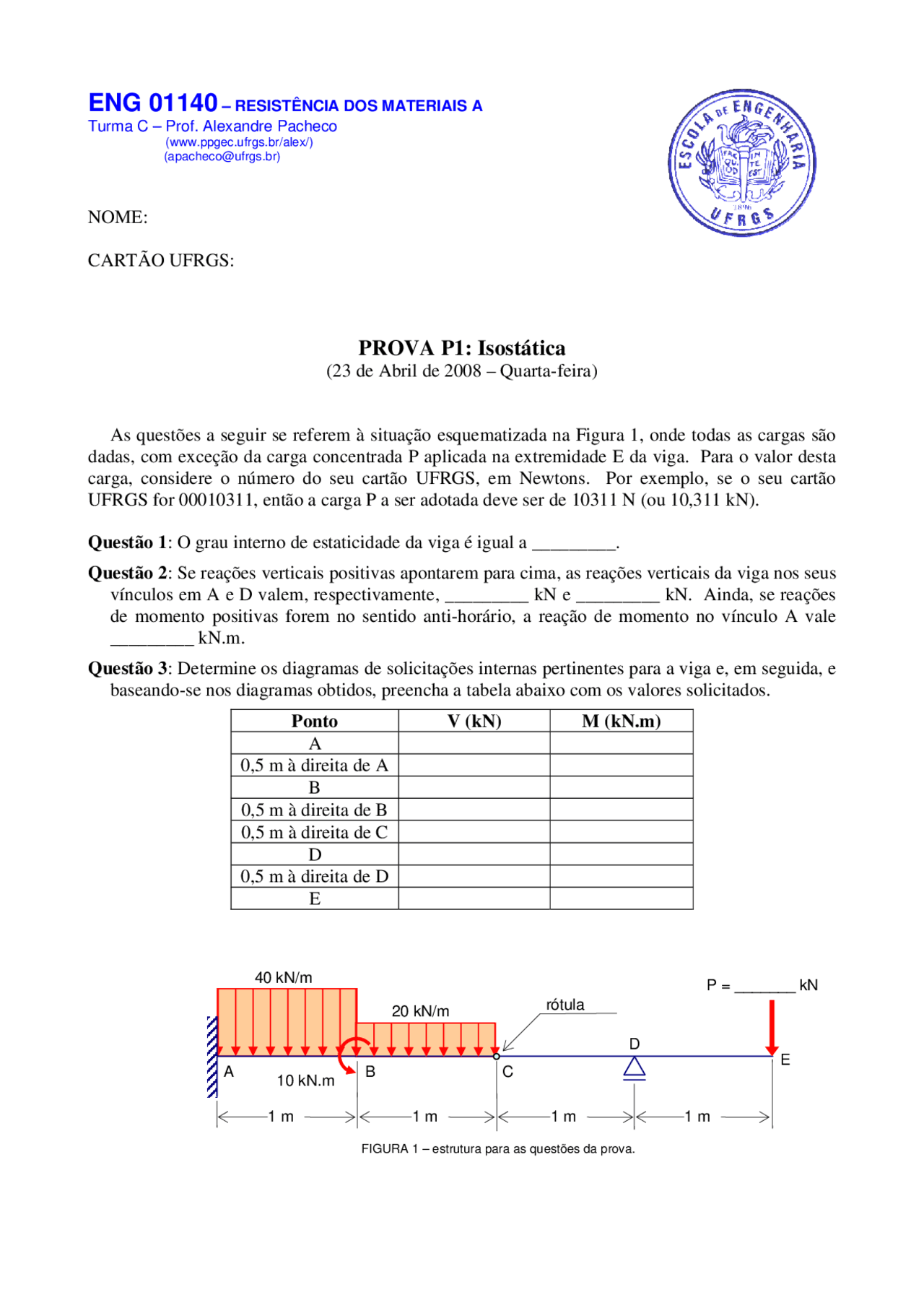

ENG 01140 – RESISTÊNCIA DOS MATERIAIS A
Turma C – Prof. Alexandre Pacheco
(www.ppgec.ufrgs.br/alex/)
NOME:
CARTÃO UFRGS:
PROVA P1: Isostática
(23 de Abril de 2008 – Quarta-feira)
As questões a seguir se referem à situação esquematizada na Figura 1, onde todas as cargas são
dadas, com exceção da carga concentrada P aplicada na extremidade E da viga. Para o valor desta
carga, considere o número do seu cartão UFRGS, em Newtons. Por exemplo, se o seu cartão
UFRGS for 00010311, então a carga P a ser adotada deve ser de 10311 N (ou 10,311 kN).
Questão 1: O grau interno de estaticidade da viga é igual a _________.
Questão 2: Se reações verticais positivas apontarem para cima, as reações verticais da viga nos seus
vínculos em A e D valem, respectivamente, _________ kN e _________ kN. Ainda, se reações
de momento positivas forem no sentido anti-horário, a reação de momento no vínculo A vale
_________ kN.m.
Questão 3: Determine os diagramas de solicitações internas pertinentes para a viga e, em seguida, e
baseando-se nos diagramas obtidos, preencha a tabela abaixo com os valores solicitados.
Ponto V (kN) M (kN.m)
A
0,5 m à direita de A
B
0,5 m à direita de B
0,5 m à direita de C
D
0,5 m à direita de D
E
20 kN/m
P = _______ kN
1 m 1 m 1 m 1 m
rótula
A B
D E
40 kN/m
10 kN.m
FIGURA 1 – estrutura para as questões da prova.
C
