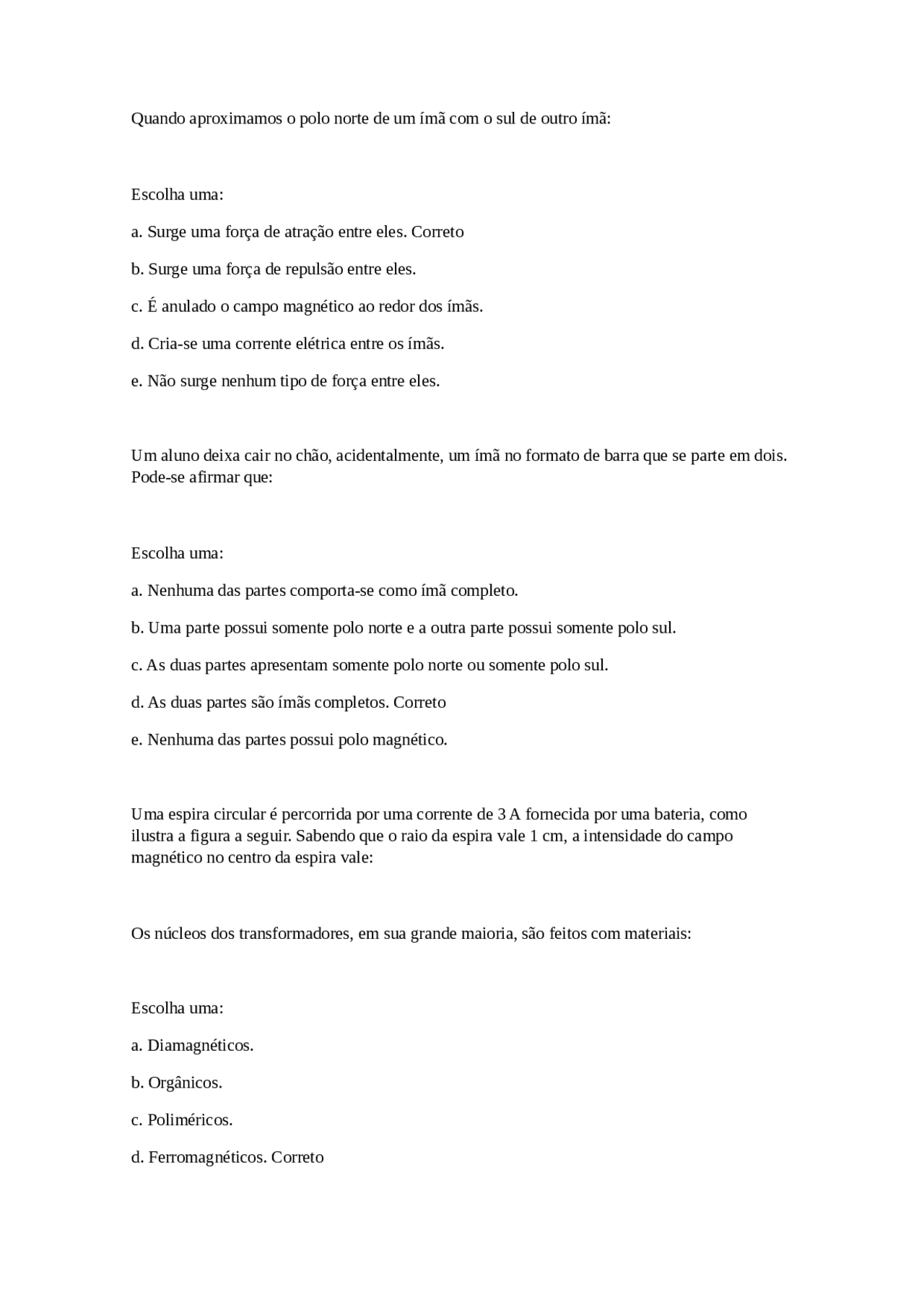

Quando aproximamos o polo norte de um ímã com o sul de outro ímã:
Escolha uma:
a. Surge uma força de atração entre eles. Correto
b. Surge uma força de repulsão entre eles.
c. É anulado o campo magnético ao redor dos ímãs.
d. Cria-se uma corrente elétrica entre os ímãs.
e. Não surge nenhum tipo de força entre eles.
Um aluno deixa cair no chão, acidentalmente, um ímã no formato de barra que se parte em dois. Pode-se afirmar que:
Escolha uma:
a. Nenhuma das partes comporta-se como ímã completo.
b. Uma parte possui somente polo norte e a outra parte possui somente polo sul.
c. As duas partes apresentam somente polo norte ou somente polo sul.
d. As duas partes são ímãs completos. Correto
e. Nenhuma das partes possui polo magnético.
Uma espira circular é percorrida por uma corrente de 3 A fornecida por uma bateria, como ilustra a figura a seguir. Sabendo que o raio da espira vale 1 cm, a intensidade do campo magnético no centro da espira vale:
Os núcleos dos transformadores, em sua grande maioria, são feitos com materiais:
Escolha uma:
a. Diamagnéticos.
b. Orgânicos.
c. Poliméricos.
d. Ferromagnéticos. Correto
e. Paramagnéticos.
Uma bobina com 100 espiras percorrida por uma corrente elétrica de 10 A produz uma força magnetomotriz de intensidade:
Escolha uma:
a. 10² Ae.
b. 10³ Ae. Correto
c. 105 Ae.
d. 106 Ae.
e. 104 Ae.
Analise cada uma das afirmações a seguir indicando se ela é verdadeira (V) ou falsa (F).
A permeabilidade magnética de materiais ferromagnéticos é várias vezes menor que a do ar.
A presença de entreferros de ar no núcleo de um transformador provoca o espraiamento do fluxo magnético.
O análogo em circuitos magnéticos a resistência de circuitos elétricos é a relutância.
Quais são, pela ordem, as indicações corretas?
Escolha uma:
a. V – F – F.
b. V – V – V.
c. V – V – F.
d. F – F – F.
e. F – V – V. Correto
A experiência de Oersted mostra que quando uma corrente percorre um condutor próximo de uma agulha imantada, a agulha:
Escolha uma:
a. Síncrono – Assíncrono – Síncrono.
b. Síncrono – Síncrono – Assíncrono. Correto
c. Síncrono – Assíncrono – Assíncrono.
d. Síncrono – Síncrono – Síncrono.
e. Assíncrono – Assíncrono – Assíncrono.
Pensando nos conceitos de polos magnéticos e geográficos, assinale a afirmação errada:
Escolha uma:
a. Não existem polos magnéticos isolados
b. O Norte geográfico da Terra é um polo sul magnético
c. Os polos de um ímã são inseparáveis
d. O campo magnético criado pela Terra pode ser comparado a um ímã de grandes dimensões
e. A Terra não cria campo magnético ao seu redor Correto
Qual das alternativas apresenta as formas usuais de excitação usadas em geradores CC?
Escolha uma:
a. Excitação independente e excitação em paralelo Correto
b. Excitação por curto-circuito e excitação por circuito aberto
c. Excitação por aproximação e excitação por tração
d. Excitação por indução e excitação por contato
e. Excitação por contato e excitação por temporização
Qual das alternativas traz uma afirmação verdadeira sobre o uso de máquinas elétricas de corrente contínua, quando usadas como motor CC?
Escolha uma: a. A máquina funciona como um transformador de baixa tensão b. A máquina funciona como um conversor de energia mecânica para elétrica c. A máquina funciona como um gerador de energia CC d. A máquina funciona como um conversor de energia elétrica para mecânica e. A máquina funciona como um gerador de energia CA
Podemos considerar o motor de corrente contínua como sendo um tipo de:
Escolha uma: a. conversor de energia b. máquina estática c. gerador de energia CA d. motor CA e. motor a combustão
Qual a única alternativa que apresenta um termo que não é relativo aos motores de corrente contínua?
Escolha uma: a. Motor aditivo b. Motor assíncrono c. Motor série d. Motor subtrativo e. Motor composto
Num motor CC composto, encontramos uma associação entre o circuito de armadura e o circuito de campo na forma:
Escolha uma: a. de um circuito de derivação b. de um circuito série c. um misto de série e paralelo d. de um circuito terminado em um curto-circuito e. de um circuito aberto
a. 2100 rpm b. 1500 rpm. c. 1800 rpm. d. Nenhuma das anteriores. e. 1200 rpm.
De que forma podemos garantir que as FMM , e por consequência, os campos magnéticos girarão ao redor do entreferro separados sempre da mesma distância angular, uma em relação a outra?
Escolha uma: a. Nas máquinas de indução, nunca será possível b. Isso sempre acontece. c. Nenhuma das anteriores d. Desde que a máquina esteja balanceada e. Isso só é possível nas máquinas trifásicas
Os campos magnéticos são o mecanismo fundamental pelo qual a energia é convertida de uma para outra forma em motores, geradores e transformadores. Quatro princípios básicos descrevem como os campos magnéticos são usados nestes dispositivos.
Texto adaptado de: CHAPMAN, Stephen J. Electric machinery fundamentals. 5. ed. New York: McGraw-Hill Higher Education, 2005. xxiv, 680 p.
Se baseando no texto base, leia atentamente as quatro sentenças que, supostamente, se referem aos quatro princípios citados acima.
- Um fio condutor, que transporta uma corrente elétrica, produz um campo magnético na região que o rodeia.
- Um campo magnético variável no tempo induzirá uma tensão em uma bobina de fio, se este campo passar através dessa bobina. (Isto é a base da ação do transformador)
- Um fio condutor, na presença de um campo magnético, sofre a ação de uma força produzida sobre ele pelo campo. (Isto é a base da ação do motor).
- Um fio condutor em movimento, na presença de um campo magnético, tem uma tensão induzida no mesmo. (Esta é a base da ação gerador).
Tendo lido as quatro afirmações, marque a única alternativa correta:
Escolha uma: a. Apenas as três primeiras afirmações são verdadeiras b. Apenas a primeira afirmação é verdadeira c. Apenas as três últimas afirmações são verdadeiras d. As quatro afirmações são verdadeiras. e. Apenas as duas primeiras afirmações são verdadeiras
Um estudante de engenharia encontrou, em uma gaveta do laboratório de eletromagnetismo, um certo número de bobinas chatas e nas suas especificações conseguiu obter os seguintes dados:
- Raio (R) = 10 cm.
- Número de espiras (N) = 1000 espiras.
O estudante, determinado em consolidar os seus conhecimentos da teoria eletromagnética, decidiu provar a Lei de Bio-Savart excitando uma das bobinas e medindo a indução magnética produzida. Sabendo que, no laboratório o estudante dispunha de uma única fonte de corrente elétrica, cujo valor máximo de corrente gerada é de 10 A, pergunta-se:
- Com uso dessa fonte de corrente e de uma bobina, qual o valor máximo de B conseguido pelo estudante?
- O estudante resolveu dobrar a intensidade da Indução conseguida no item 1. Como ele deve proceder?
Marque a única alternativa que traz as respostas corretas para as duas perguntas:
Escolha uma: a.
b.
c.
d. e.
Observe a figura abaixo e busque nas alternativas a identificação de cada uma das partes, na ordem que elas estão marcadas (observe que cada parte está marcada com letras do alfabeto):
a. A – Comutador; B – Escovas; C – Estator; D – Rotor, ou Armadura; E – Enrolamento de campo; F – Guias das escovas.
o aspecto físico da máquina CC é característico. Além disso, quando estudamos e entendemos o princípio de funcionamento das máquinas CC fica ainda mais evidente a diferença entre essas máquinas e os outros tipos de máquinas elétricas.
A ação do comutador no processo de geração de energia CC é realizada somente com a conexão do comutador a outros elementos. Que elementos são esses?
Escolha uma: a. Primário. b. Resistores de campo c. Escovas d. Resistores de armadura e. Estatores
A figura a seguir representa as limitações de potência dos métodos combinados de controle de velocidade usado nos motores CC. Nessa figura estão dois deles: o método por ajuste da tensão de armadura e o método por ajuste do reostato de campo.
Já sabemos que os métodos de controle de velocidade dos motores CC são vários, mas procuramos nessa unidade do LD dar maior destaque àqueles que são mais comumente usados.
Dos métodos destacados na Seção 4 dessa unidade, destacamos três métodos pela sua relevância e grau de aplicação no controle de velocidade do motor CC. Qual desses métodos não está presente na figura acima?
Escolha uma: a. Por ajuste da carga b. Por ajuste da resistência da armadura c. Por ajuste do eixo d. Por ajuste do comutador e. Por ajuste da frenagem
Quando estudamos os modos de excitação dos geradores de corrente contínua, nos deparamos com dois modos clássicos: gerador CC com excitação independente e o gerador CC com excitação paralela. Entendemos que o gerador com excitação independente possui uma fonte externa que é responsável por estabelecer uma tensão no circuito de campo do gerador e, através dessa tensão, controlar a corrente de armadura. Já, no gerador CC com excitação paralela, a derivação do circuito de campo é responsável por induzir a tensão de armadura, fazendo a máquina funcionar.
No gerador CC com excitação paralela, vimos que o funcionamento está associado a um fenômeno chamado escorvamento. Esse fenômeno precisa de uma energia mínima
para iniciar o processo de funcionamento do gerador. Como se denomina essa quantidade mínima de energia?
Escolha uma: a. Torque mínimo b. Fluxo de potência c. Histerese d. Fluxo magnético residual e. Conjugado de partida
Assuma que um motor de corrente contínua com excitação em paralelo, operando na região linear da sua curva de magnetização, está em regime permanente a uma velocidade de 1500 rpm e atendendo uma carga com conjugado constante. O circuito do motor está mostrado na figura abaixo:
De início, o ramo do circuito de campo é formado unicamente por um resistor e pelo indutor. Após algum tempo, resolveu-se controlar a velocidade do motor pelo método de ajuste de reostato de campo.
Determine o valor da velocidade do motor se for colocado em série com o ramo de campo um reostato.
Escolha uma: a. 52,2 rpm b. 0,522 rpm c. 5,22 rpm d. 5220 rpm e. 522 rpm
Dentre as alternativas abaixo, qual a única que apresenta uma máquina elétrica rotativa CA?
Escolha uma: a. Motor a combustão. b. Motor de indução; c. Retificador de meia onda; d. Transformador; e. Motor Diesel;
