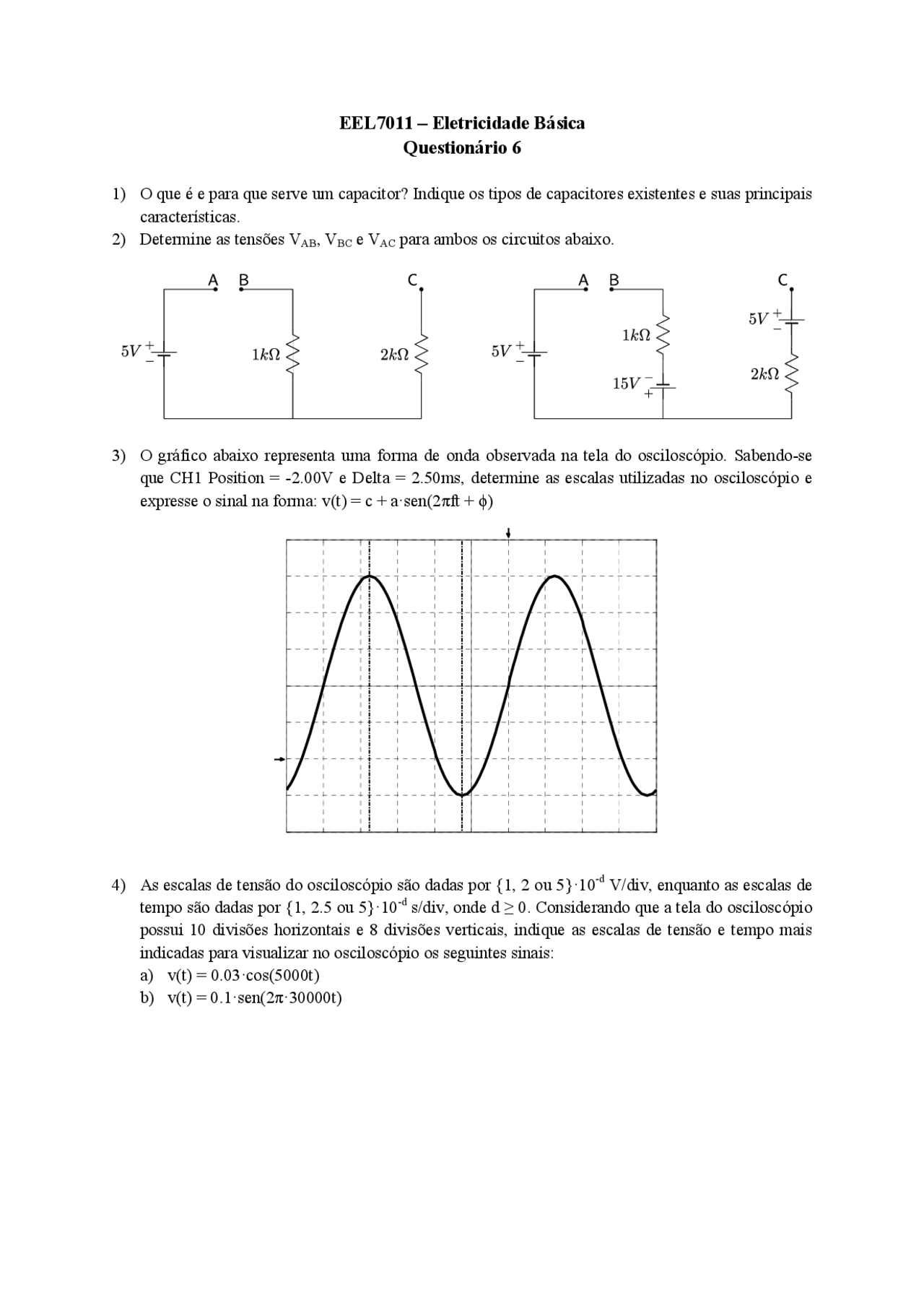

EEL7011 – Eletricidade Básica
Questionário 6
1) O que é e para que serve um capacitor? Indique os tipos de capacitores existentes e suas principais
características.
2) Determine as tensões VAB, VBC e VAC para ambos os circuitos abaixo.
3) O gráfico abaixo representa uma forma de onda observada na tela do osciloscópio. Sabendo-se
que CH1 Position = -2.00V e Delta = 2.50ms, determine as escalas utilizadas no osciloscópio e
expresse o sinal na forma: v(t) = c + a·sen(2πft + ϕ)
4) As escalas de tensão do osciloscópio são dadas por {1, 2 ou 5}·10-d V/div, enquanto as escalas de
tempo são dadas por {1, 2.5 ou 5}·10-d s/div, onde d ≥ 0. Considerando que a tela do osciloscópio
possui 10 divisões horizontais e 8 divisões verticais, indique as escalas de tensão e tempo mais
indicadas para visualizar no osciloscópio os seguintes sinais:
a) v(t) = 0.03·cos(5000t)
b) v(t) = 0.1·sen(2π·30000t)
