Exercícios - FÍSICA I - EFB – 205

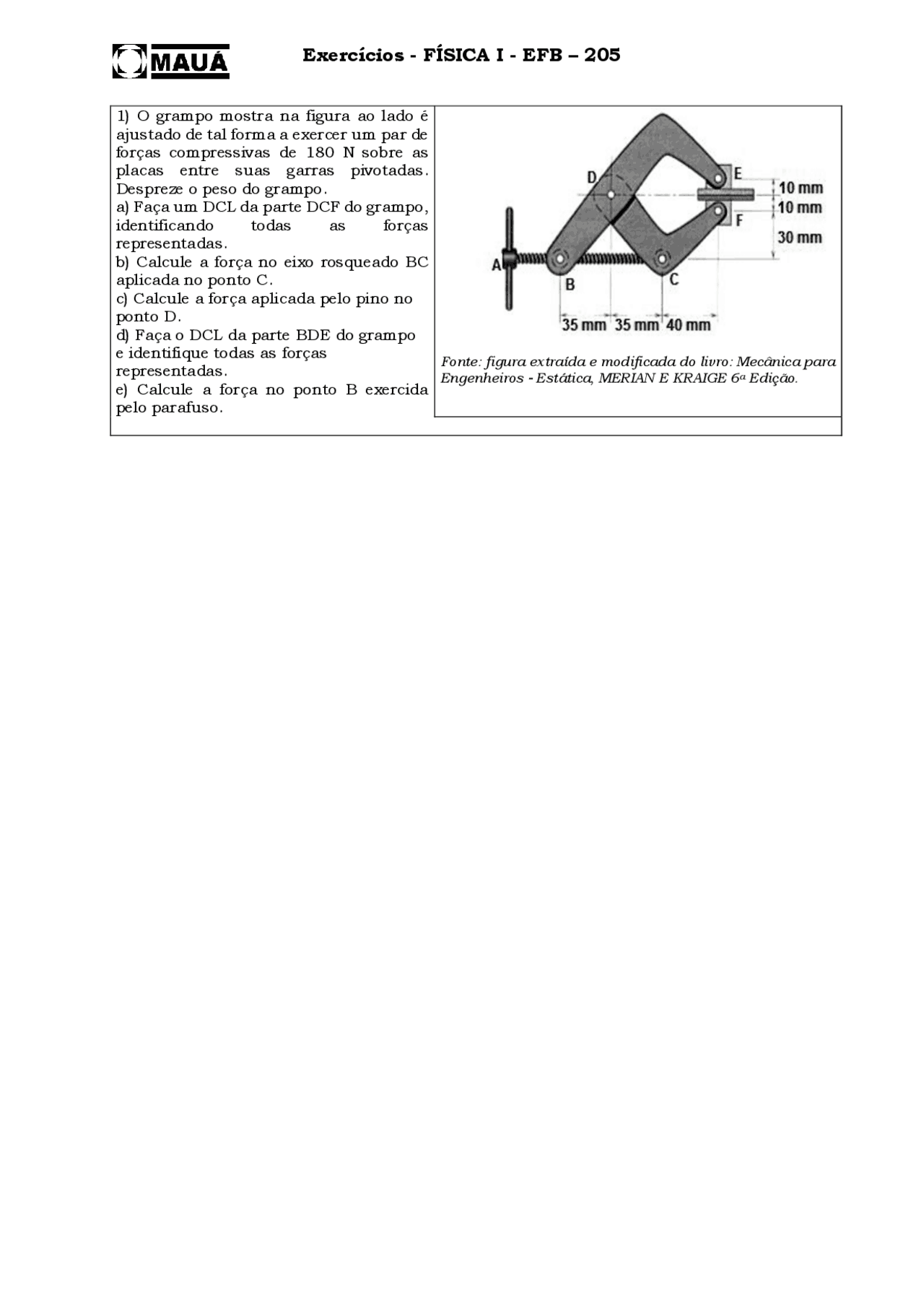

1) O grampo mostra na figura ao lado é
ajustado de tal forma a exercer um par de
forças compressivas de 180 N sobre as
placas entre suas garras pivotadas.
Despreze o peso do grampo.
a) Faça um DCL da parte DCF do grampo,
identificando todas as forças
representadas.
b) Calcule a força no eixo rosqueado BC
aplicada no ponto C.
c) Calcule a força aplicada pelo pino no
ponto D.
d) Faça o DCL da parte BDE do grampo
e identifique todas as forças
representadas.
e) Calcule a força no ponto B exercida
pelo parafuso.
Fonte: figura extraída e modificada do livro: Mecânica para
Engenheiros - Estática, MERIAN E KRAIGE 6a Edição.
