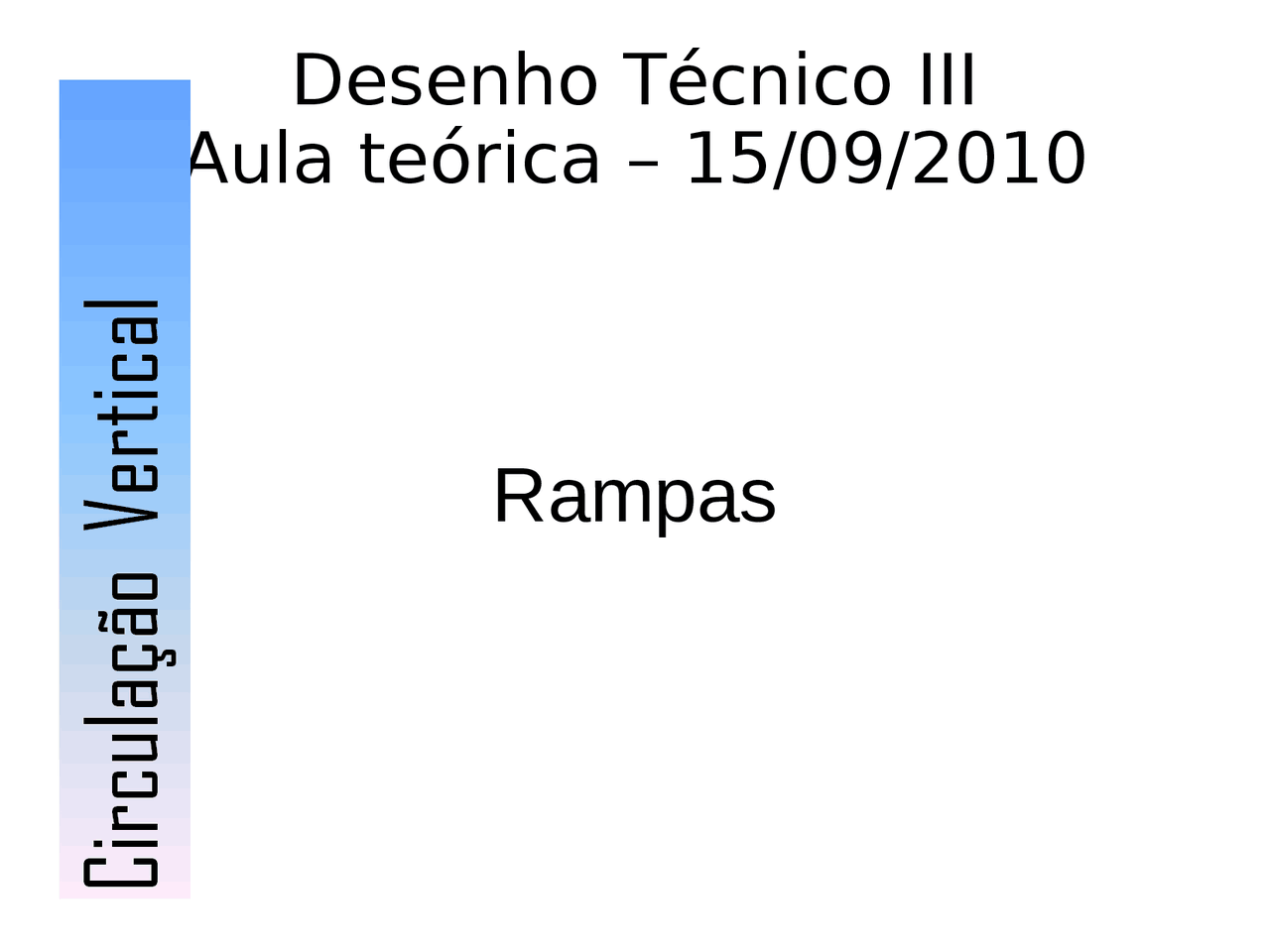

Desenho Técnico III

Aula teórica – 15/09/

Rampas

Palácio do Planalto - DF

Museu Oscar Niemeyer –

Curitiba - PR

Mercado Central – Fortaleza - CE

Edifício Garagem –

Marina City, 1962 –

Chicago

Cada um dos edifícios –

espiga de milho - de 60

andares tem uma base de

19 andares que é uma

rampa helicoidal com 1

km de extensão, da

entrada até a última vaga

de estacionamento.

A rampa é um plano inclinado que se utiliza para a

circulação de pessoas, de cargas ou de veículos. Deve ser

previsto patamar de descanso em condições semelhantes às

da escada.

As inclinações máximas das rampas são determinadas por

normas, de acordo com o seu uso/destino na edificação.

Para uso de pedestres a inclinação ideal é de 8 a 10%.

Para uso de automóveis a inclinação máxima deve ser de

• Existe lei, que obriga, e normas técnicas que orientam, os

projetos para a acessibilidade das pessoas portadoras de

deficiências ou com mobilidade reduzida, mediante a

supressão de barreiras e de obstáculos nas vias e espaços

públicos, no mobiliário urbano, na construção e reforma de

edifícios e nos meios de transporte e de comunicação.

• A utilização das rampas é, assim, obrigatória em locais que

devam ser acessíveis a pessoas limitadas em sua

capacidade de locomoção, como: idosos, enfermos e

portadores de deficiências, ou ainda, permitir a circulação de

equipamentos dotados de rodas.

• Dessa forma, escolas, hospitais, clubes, cinemas, teatros,

museus, e edifícios públicos, de uma maneira geral, devem

dispor de rampas (ou elevadores), de forma a garantir o

acesso a qualquer pessoa.

Por destinarem-se preferencialmente às pessoas limitadas

em sua capacidade de locomoção, o projeto de uma rampa

deve considerar, cuidadosamente, aspectos como:

. inclinação compatível, . piso anti-derrapante, . corrimãos duplos, e . corrimãos com terminações arredondadas.

.

• As rampas podem ser utilizadas como saídas de

emergência, para isso devem seguir as especificações

contidas na NBR 9077 - Saídas de Emergência em Edifícios

A NBR 9050 - Acessibilidade a edificações, mobiliário,

espaços e equipamentos urbanos, estabelece critérios e

parâmetros técnicos a serem observados quando do projeto,

construção, instalação e adaptação de edificações,

mobiliário, espaços e equipamentos urbanos às condições

de acessibilidade

.

NBR 9050 - Acessibilidade a Edificações, Mobiliário, Espaços

e Equipamentos Urbanos

• Diz que, no início e no término da rampa devem ser previstos

patamares com dimensão longitudinal mínima recomendável de

1,50 m, sendo o mínimo admissível 1,20 m, além da área de

circulação adjacente;

• Entre os segmentos de rampa devem ser previstos patamares

com dimensão longitudinal mínima de 1,20 m sendo recomendável

1,50 m. Os patamares situados em mudanças de direção devem

ter dimensões iguais à largura da rampa.

.

NBR 9050 - Acessibilidade a Edificações, Mobiliário, Espaços

e Equipamentos Urbanos

• Para rampas em curva, a inclinação máxima admissível é de

8,33% (1:12) e o raio mínimo de 3,00 m, medido no perímetro

interno à curva.

.

A inclinação das rampas deve ser calculada segundo a seguinte

equação:

onde: i é a inclinação em porcentagem

h é a altura do desnível

c é o comprimento do

eixo médio da espiral

Exemplo:

O comprimento desta rampa

será

c = R

c = 23,14

c = 24 m

A rampa deve ser representada, em planta, da seguinte forma:

• A seta indica o sentido de subida da rampa;
• Os patamares intermediários devem ser representados
