relatório sobre amperímetro que aborda a utilização do equipamento
Tipologia: Trabalhos
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!

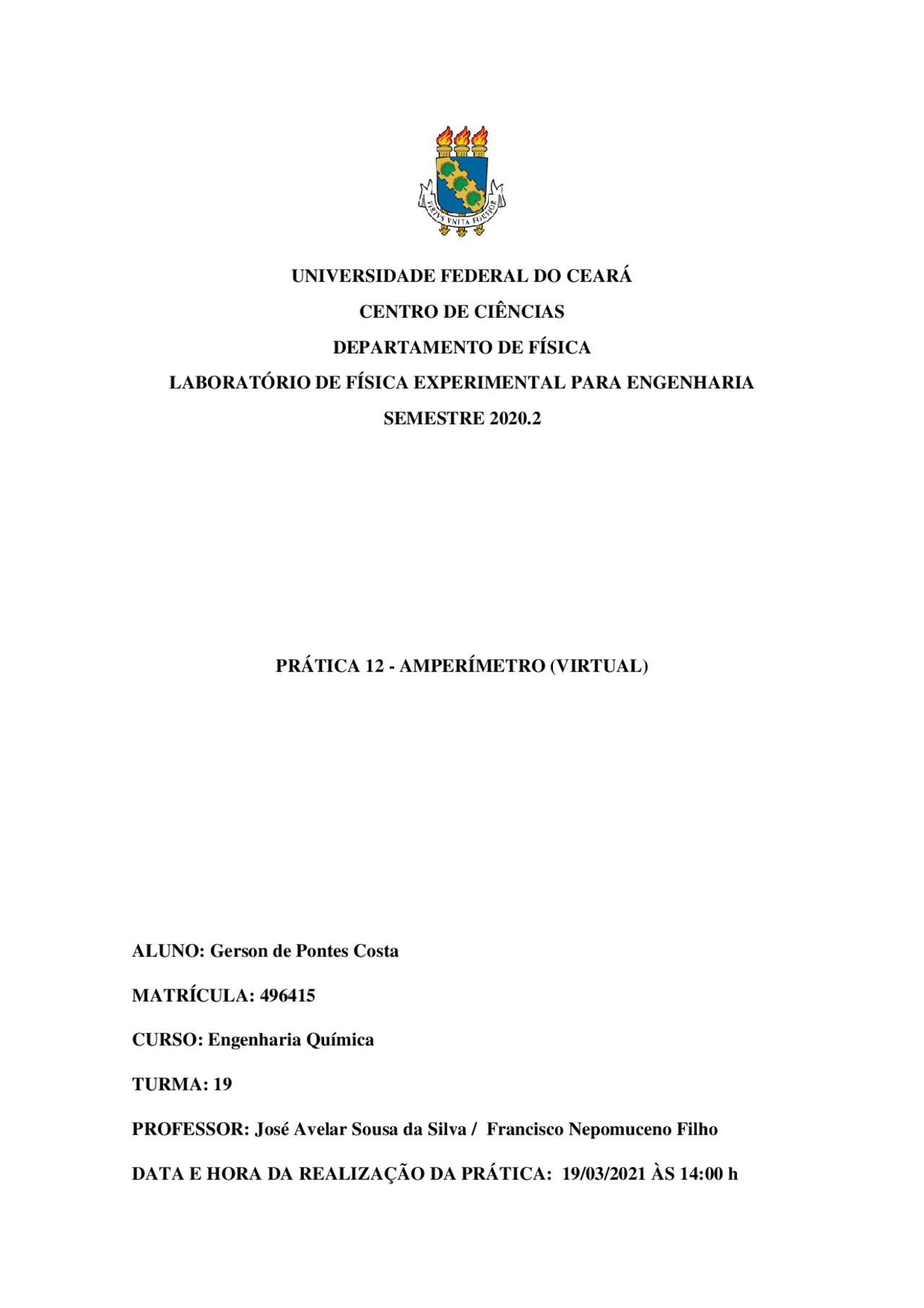

ALUNO: Gerson de Pontes Costa MATRÍCULA: 496415 CURSO: Engenharia Química TURMA: 19 PROFESSOR: José Avelar Sousa da Silva / Francisco Nepomuceno Filho DATA E HORA DA REALIZAÇÃO DA PRÁTICA: 19 /03/2021 ÀS 14 : 00 h
1 - Utilizando o amperímetro. 1.1 - Anotei as escalas do amperímetro HYX DT830D e as unidades correspondentes.: 2 - Medida de corrente elétrica em função da tensão aplicada em um circuito com resistência constante. 2.1 - Considerei o circuito indicado na prática, de maneira que pude medir a corrente através de um único resistor R ligado à fonte de tensão que pode ser regulada. Escolhi na simulação o valor de R 1 = 270 Ω. Então, conectei o amperímetro da forma indicada, completando o circuito. 2.2 - Regulei a fonte de tensão para 10 V. 2.3 - Calculei o valor esperado para a corrente elétrica e indiquei a escala apropriada no amperímetro para medir a corrente calculada. Então anotei-os. 2.4 - Escolhi no amperímetro a escala apropriada para medir a corrente elétrica calculada. 2.5 - Regulei a saída da fonte de tensão de acordo com os valores indicados na tabela 12.1. Anotei, para cada tensão, a corrente medida e calculei a razão V/i. 200 0 μA, 20 mA, 200 mA, 10 A Cálculo da corrente esperada e indicação da escala a ser utilizada: I = U/R → I = 10 / 270 = 0,037 A I = 37 mA Escala = 200 mA
Tabela 12.1. Medidas de corrente elétrica em função da tensão aplicada (R = constante). V (V) I (mA) V / I (Ohm) 10 36,3 275, 20 72,6 275, 30 108,9 275, 40 145,2 275, 50 181,6 275, Fonte: elaborada pelo autor 3 - Medida da corrente elétrica em função da resistência para um valor fixo da tensão. 3.1 - Considerei o circuito indicado na prática, de maneira que pude medir a corrente em função da resistência para um valor fixo da tensão aplicada. Escolhi na simulação o R 4 = 68 kΩ. 3.2 - Regulei a fonte de tensão para 50 V. 3.3 - Calculei o valor esperado para a corrente elétrica máxima. A corrente será máxima quando o circuito for formado com apenas um resistor efetivamente conectado. Escolhi no amperímetro a escala apropriada para medir a corrente elétrica calculada e anotei os valores. 3 .4 - Escolhi no amperímetro a escala apropriada para medir a corrente elétrica calculada acima. 3.5 - Conectei as pontas de prova ao amperímetro e ao circuito, de modo a formar um circuito com um resistor. Cálculo da corrente esperada e indicação da escala a ser utilizada: I = U/R → I = 50 / 68000 = 7,35 * 10-^4 A I = 735 μA Escala = 2000 μA
02 - Considere o circuito indicado na prática, onde R1 = 1,5 kΩ e R2 = R3 = 820 Ω. Sabendo que a fonte está regulada em 10 V, determine a corrente em cada um dos resistores R1, R2 e R3. Resposta: R 1 → i = U / R i = 10 / 1500 = 0,006 A ou 6,7 mA R 2 = R 3 → i = U/R 1/Req = 1/820 + 1/ 1/Req = 1/410 → Req = 410 Ω i = U / Req = 10 / 410 = 0,024 A ou 24,4 mA 03 - Faça o gráfico de I (eixo-y) versus V (eixo-x) com os resultados da Tabela 12.1. Resposta: Fonte: elaborado pelo autor 0 20 40 60 80 100 120 140 160 180 200 0 10 20 30 40 50 60 I (mA) V (V)
I (mA) Linear (I (mA))
04 - O que representa o coeficiente angular do gráfico da questão anterior? Justifique. Resposta: A resistência do circuito pode ser descoberta mediante o uso do coeficiente angular do gráfico. 05 - Faça o gráfico de I (eixo-y) versus R (eixo-x) com os resultados da Tabela 12.2. Resposta: 06 - Considerando os dados obtidos na Tabela 12.1, calcule a potência máxima dissipada pelo resistor no “experimento”. Indique os valores utilizados no cálculo. Resposta : Utilizando-se da equação referente a potência dissipada, e escolhendo a voltagem para qual essa potência é máxima (50 V), temos que : PD = U² / R → PD = 50² / 275, PD = 2500 / 275,5 = 9,07 W 0 100 200 300 400 500 600 700 800 0 50 100 150 200 250 300 350 400 I ( μ A) RCALCULADO (kΩ)
I (μA) Potência (I (μA))
DIAS, Nildo Loiola. Roteiros de aulas práticas de física. Fortaleza: Universidade Federal do Ceará, 2020. MULTÍMETRO DIGITAL COM 32 ESCALAS. UsinaInfo, disponível em: https://www.usinainfo.com.br/multimetro/multimetro-capacimetro-digital-com- 32 - escalas-dt9205a-cat-ii-1000v-415.html. Acesso em 24 de março de 2021. JÚNIOR, Joab Silas da Silva. "O que é corrente elétrica?"; Brasil Escola. Disponível em: https://brasilescola.uol.com.br/o-que-e/fisica/o-que-e-corrente-eletrica.htm. Acesso em 24 de março de 2021. HALLIDAY, David; RESNICK, Robert; WALKER, Jearl. Fundamentos de física. 10. ed. Rio de Janeiro, RJ: LTC, c20 11 vol 3 ;
