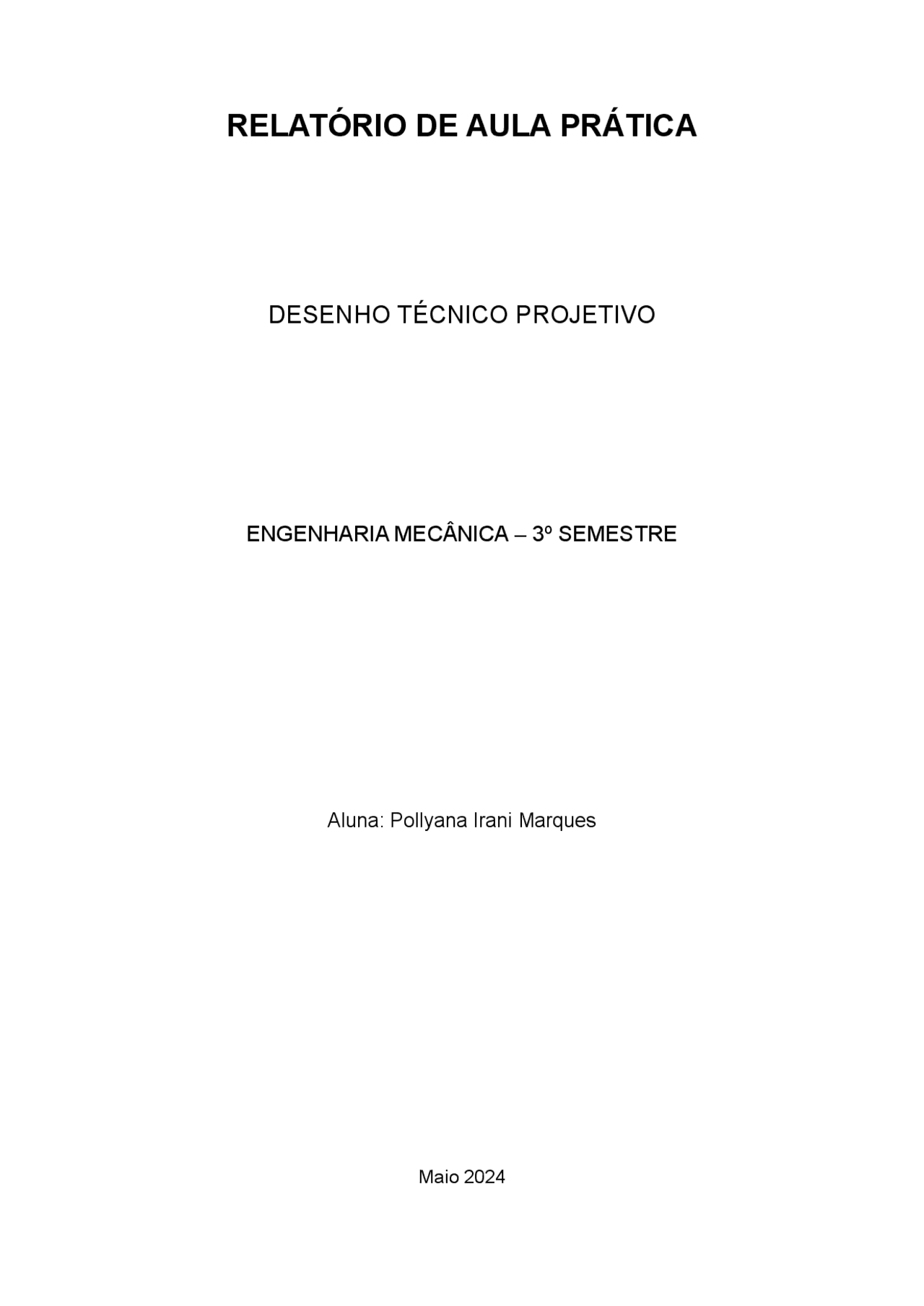

RELATÓRIO DE AULA PRÁTICA

DESENHO TÉCNICO PROJETIVO

ENGENHARIA MECÂNICA – 3 º SEMESTRE

Aluna: Pollyana Irani Marques

Maio 2024

OBJETIVOS

Os objetivos das aulas práticas propostas para a disciplina de Desenho Técnico Projetivo são:

• Conhecer e utilizar o software AutoCAD;
• Aprender sobre as ferramentas de desenho e edição;
• Aprender sobre as ferramentas de auxílio e precisão;
• Organizar um desenho utilizando as camadas;
• Aprender a utilizar a ferramenta de hachura;
• Trabalhar com os conceitos de perspectivas e projeções ortográficas;
• Aprender sobre a ferramenta de cotagem. INFRAESTRUTURA
• Ambiente com um computador MATERIAIS
• Computador com acesso à internet
• Trena SOFTWARE
• AutoDesk AutoCAD, Não Pago – Licença Educacional DESCRIÇÃO DO SOFTWARE Software de desenho auxiliado por computador, desenvolvido pela Autodesk para realização de representações gráficas 2D/3D de projetos técnicos em CAD. PROCEDIMENTO/ATIVIDADE 1 ATIVIDADE PROPOSTA:
• Etapa 1:
• Aprender como utilizar adequadamente as ferramentas de desenho e edição, além das ferramentas de auxílio e precisão; Nesta etapa foi selecionado o ambiente para realizar o desenho da planta baixa, uma sala de onde trabalham vendedores de uma empresa.

• Etapa 2: Aprender como utilizar as ferramentas Layer e Hachura. ➢ Tarefas: Clicando em Layer Properties, foram criadas três camadas e modificadas suas propriedades (cores)

1. Layer 1 – Estrutura
2. Layer 2 – Objetos
3. Layer 3 – Pisos ➢ Criação e modificação das camadas: Com as camadas criadas, foram selecionados os elementos e modificados para suas respectivas camadas. ➢ Não consegui a Inserção e configuração de hachuras: para representação do piso, tentei por várias vezes usando ferramenta Hachura, em Hatch Creation, selecionando um padrão de hachura. Não consegui selecionar a área onde seria inserido piso, todas as vezes que eu selecionava configurava os objetos e não o piso. ➢ O resultado dessa tarefa é apresentado (Figura 3) ➢ Depois de finalizado o desenho, foi necessário salvar o arquivo por meio do comando “Ctrl+S”.

PROCEDIMENTO/ATIVIDADE 2

Atividade proposta: Etapa 1 : Desenhar as vistas de um elemento mecânico a partir da perspetiva cavaleira. Etapa 2 : Cotar o elemento mecânico Etapa 3 : Elaborar um relatório. Procedimentos para a realização da atividade:

• Etapa 1 A partir da perspectiva cavaleira, será representada as vistas: frontal, superior e lateral esquerda no 1º diedro. As medidas dessa peça estão em milímetros. ➢ Tarefas: Iniciando um novo documento de desenho configurado conforme a necessidade quanto as ferramentas de auxílio e precisão que foram apresentadas na atividade 1. ➢ Foi iniciado o desenho com a ferramenta LINE para representar a vista frontal (Figura 4). ➢ Aqui, o desenho está partindo da origem (0,0). A partir da vista frontal, foram puxadas algumas linhas utilizadas para referenciar as outras vistas. Essas linhas serviram apenas como referência e posteriormente foram apagadas. A vista lateral esquerda e superior estão representadas a seguir (Figura 5).

➢ Após finalizado, o arquivo de desenho foi salvo utilizando o mesmo procedimento feito para salvar o arquivo da atividade 1.

• Etapa 3 Para finalizar, foi realizado elaboração desse relatório contendo os procedimentos realizados nas Atividades Propostas.
