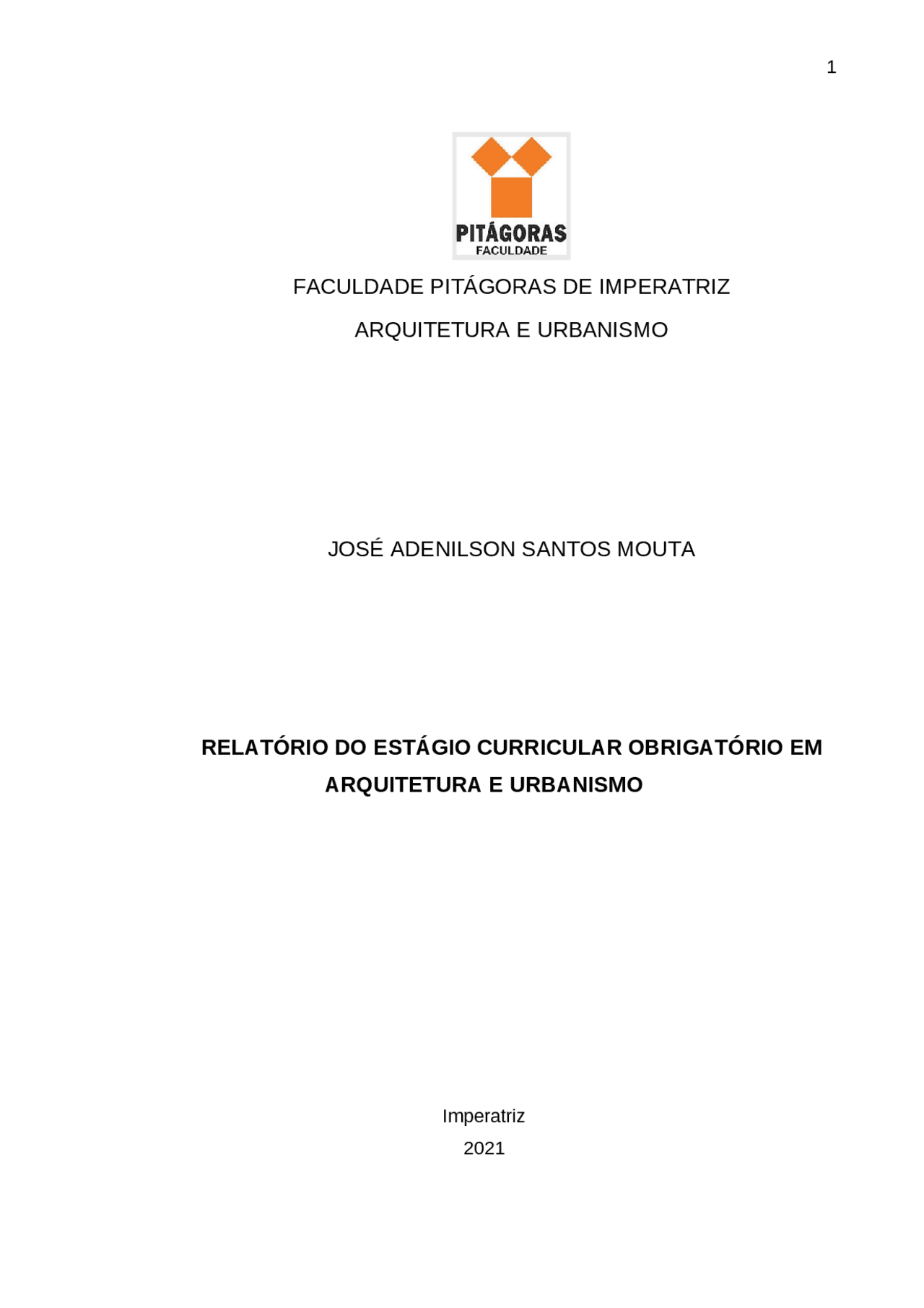

FACULDADE PITÁGORAS DE IMPERATRIZ

JOSÉ ADENILSON SANTOS MOUTA

RELATÓRIO DO ESTÁGIO CURRICULAR OBRIGATÓRIO EM

ARQUITETURA E URBANISMO

ARQUITETURA E URBANISMO

Imperatriz 2021

JOSÉ ADENILSON SANTOS MOUTA

RELATÓRIO DO ESTÁGIO CURRICULAR OBRIGATÓRIO EM

ARQUITETURA E URBANISMO

Relatório de Estágio apresentado ao Curso de graduação em Arquitetura e Urbanismo da IES Faculdade Pitágoras de Imperatriz, para a disciplina de Estágio Curricular Obrigatório. Coordenador de Curso: Ciguivon Jose de Oliveira Junior Imperatriz 2021

1 INTRODUÇÃO

O propósito deste relatório é descrever de forma clara, o desenvolvimento do estágio curricular na área da arquitetura aplicada à construção civil, correspondente ao Curso de Arquitetura e Urbanismo da Faculdade Pitágoras de Imperatriz, o mesmo desenvolveu-se sob o acompanhamento da Arquiteta e Urbanista, Tereza Cristina Barros Marques, A18555-8 CAU/BR. Durante o período de estágio foram desenvolvidas atividades junto aos profissionais da área técnica responsáveis pelos setores de Projetos, Estrutura, Instalações Elétrica, Hidráulica e Sanitária. Buscou-se manter um bom relacionamento com todos os profissionais que atuaram direta ou indiretamente nesse processo de aprendizagem, honrando com meus compromissos e obrigações de uma maneira ética e profissional. Esse relatório está dividido em seis capítulos, que são: Introdução, Referências Bibliográficas, Caracterização do Campo de Estágio, Atividades Desenvolvidas, Discussões e Considerações Finais. Nas Referências Bibliográficas, que é o segundo capitulo, será relatado os recursos bibliográficos utilizados para desenvolver várias tarefas feitas no meu estagio curricular. No terceiro capítulo será apresentado a caracterização do campo de estágio, abordando os dados do estagiário, do campo de estágio e um breve histórico relatando o setor onde se desenvolveu o estágio; No capítulo quatro destinado as atividades desenvolvidas abordaremos sobre o estágio em si, descrevendo as principais atividades que desenvolvi neste local. O capítulo cinco apresenta um ponto de discussão sobre as vantagens e desvantagens da laje nervurada. Por fim enceraremos com as Considerações Finais. Os objetivos do estágio foram desenvolver o aperfeiçoamento técnico profissional na área de arquitetura através da prática, vivência dos problemas e desafios do trabalho do arquiteto dentro do escritório e no acompanhamento de obras, além de adquirir experiência e prática no desenvolvimento de projetos utilizando ferramentas computacionais específicas, como é o caso do programa Autodesk Revit, para desenhos e modelagem BIM, ou mesmo do MS Project para gerenciamento de obra, colaborando com os processos e estratégias de intervenção no âmbito da gestão eficiente.

2 REFERENCIAL BIBLIOGRÁFICO

A Referência escolhida, para o desenvolvimento das atividades do estágio, constituída de obras bem conhecidas da área técnica que, de uma forma mais clara e ampla, orientaram para uma melhor execução das atividades desenvolvidas ao longo do estágio. A escolha inicial foi do livro PLANEJAMENTO E GESTÃO DE OBRAS do respeitado autor e professor Fritz Gehbauer – Editora CEFET-PR. Esta escolha deu-se em função da forma bastante clara e objetiva com que o autor esclarece a maior parte do conhecimento relativo ao estudo sobre o planejamento e o gerenciamento do canteiro de obras, um verdadeiro manual técnico. O livro descreve todo o processo de planejamento e gestão de um empreendimento de construção civil, com enfoque nas construções habitacionais verticais. Um panorama mais amplo de alternativas e sistemas que podem ser aplicados na gestão de obras similares, não se limitando a edifícios habitacionais. Em seguida, por uma recomendação da Prof. Tereza Cristina – Professora do curso de Arquitetura e Urbanismo, foi escolhida uma outra literatura que, particularmente, considero também estar intimamente relacionada a essa atividade. Trata-se do livro ARTE DE PROJETAR EM ARQUITETURA do autor e professor Ernst Neufert, tradução Benelisa Franco – 18. Ed. São Paulo: Gustavo Gili. Esta obra é considerada um manual para arquitetos, engenheiros, estudantes, professores, construtores e proprietários. Fornece uma visão técnica sobre princípios, normas, regulamentos sobre projeto, construção, forma, necessidades e relações espaciais, dentre outros temas. Excelente para quem pretende se especializar em projetos!

4 ATIVIDADES DESENVOLVIDAS

Visando promover a realização de experiências práticas para formação profissional através do desenvolvimento de competências e habilidades, a arquiteta Tereza Cristina propõe aplicação supervisionada dos conteúdos adquiridos através da realização de atividades relacionadas com a área de estudo. As atividades internas ocorreram no seu escritório e também em home office sob orientaçã. Esse acompanhamento era realizado através de reuniões semanais por vídeos conferências, por meio de ligações telefônicas e também por aplicativos de mensagens. Os itens abaixo relatam as atividades exercidas durante o estágio supervisionado. Escritório: Participação em reuniões de gerenciamento das atividades supervisionadas; treinamentos; Network com fornecedores e fabricantes. Estudos: Desenvolvimento de estudos para aperfeiçoamento e/ou esclarecimento de assuntos técnicos e normativos; Estudo de ferramentas computacionais e software específicos para o desenvolvimento das atividades correlatas à arquitetura e construção civil. Projetos: Elaboração de projetos de arquitetura, detalhamentos e instalações complementares, utilizando ferramentas computacionais e software específicos. Orçamento: Levantamento dados, quantitativo de materiais, in loco ou através de leitura de plantas para elaboração de orçamentos utilizando ferramentas computacionais e software específicos. Obras: Visitas técnicas de campo ou em canteiro de obra para vistorias, acompanhamento e supervisão de processos construtivos, realizar coleta de dados métricos, quantitativos ou fotográficos.

RELATÓRIO DE ATIVIDADES

As atividades realizadas estão descritas de acordo com a Tabela 1 e 2. Tabela 1 - Atividades Fevereiro e março Mês: Ano: 2021 84, Dia Horas 22/02/2021 3,00 Escritório Reuniões de análises e discussões sobre os andamentos das obras e atividades internas. 23/02/2021 3,00 Proj 052021 Desenhos técnicos de arquitetura, plantas. 24/02/2021 3,00 Obra Satélite Visita de campo para levantamento métrico e fotográfico. 25/02/2021 3,00 Proj 062021 Elaboração de layout para lanchonete 26/02/2021 3,00 Proj 052021 Desenhos técnicos de arquitetura, cobertura 01/03/2021 3,00 Escritório Reuniões de análises e discussões sobre os andamentos das obras e atividades internas. 02/03/2021 3,00 Obra Satélite Elaboração de projeto de reforma (demolição e ampliação) para pátio de cargas, expedição e escritório adm. 03/03/2021 3,00 Obra Satélite Elaboração de orçamento 04/03/2021 3,00 Proj 052021 Desenhos técnicos de arquitetura, fachadas. 05/03/2021 3,00 Proj 052021 Elaboração de projeto de paisagismo 08/03/2021 3,00 Escritório Reuniões de análises e discussões sobre os andamentos das obras e atividades internas. 09/03/2021 3,00 Estudo Projeto Luminotécnico: pré-dimensionamento de luminárias para apartamento 10/03/2021 3,00 Proj 052021 Desenhos técnicos para detalhamento de esquadrias. 11/03/2021 3,00 Proj 062021 Desenhos técnicos para detalhamento de mobiliário. 12/03/2021 3,00 Proj 062021 Desenhos técnicos para de paginação de piso/paredes. 15/03/2021 3,00 Escritório Reuniões de análises e discussões sobre os andamentos das obras e atividades internas. Network: Fornecedor 16/03/2021 3,00 Obra Satélite Projeto de arquitetura: definição de projeto e acabamentos. 17/03/2021 3,00 Obra Satélite Projeto de arquitetura: plantas 18/03/2021 3,00 Obra Satélite Projeto de arquitetura: detalhamento de escada metálica 19/03/2021 3,00 Estudo Sistema de reuso de água cinza. 22/03/2021 3,00 Prefeitura Estudo preliminar para Terminal Rodoviário de Integração de Passageiros, urbano e intermunicipal. 23/03/2021 3,00 Prefeitura Estudo de Impacto de Vizinhança - EIV 24/03/2021 3,00 Prefeitura Projeto de arquitetura: plantas 25/03/2021 3,00 Prefeitura Reunião: Discussão de organização do tráfego do entorno, paisagismo, acessos, circulação e estacionamento. 26/03/2021 3,00 Prefeitura Projeto de arquitetura: alterações do projeto de fluxo e rotas de emergência em atendimento à legislação do Corpo de Bombeiros do Maranhão. 29/03/2021 3,00 Prefeitura Projeto de arquitetura: detalhamento 30/03/2021 3,00 Prefeitura Projeto de arquitetura: detalhamento 31/03/2021 3,00 Prefeitura Projeto de arquitetura: detalhamento Atividades Realizadas Total de horas: Fevereiro e Março Fonte 1 : Tabela do autor A Tabela 1 apresenta as atividades internas desenvolvidas nos meses de fevereiro e março e teve uma carga horária de 84 horas.

O muro de divisa frontal do lote irá receber detalhe especial no acabamento e volumetria que caracterizem arquitetura contemporânea. Para atender a essa expectativa, optou-se pelo uso de revestimento em pedra natural, conforme Figura 3. Figura 3 - Projeto Arquitetônico Residencial - Elevação Frontal Fonte 4 : Imagem do autor Quanto a cobertura, será em estrutura de perfis de aço, telhas do tipo isotérmica, protegida por platibanda conforme tendência/característica da arquitetura contemporânea. A figura 4 mostra o modelo de telha adotado no projeto. Figura 4 - Planta de cobertura Fonte 5 : Imagem do autor

Esquadrias internas serão de giro em madeira semi-oca acabamento polimérico freijó. Esquadrias externas em alumínio e vidro temperado. A Figura 5 apresenta desenhos de detalhamento das esquadrias. Figura 5 - Detalhamento de esquadrias Fonte 6 : Imagem do autor Demais detalhes executivos desse projeto podem ser observados na Figura 6 tais como níveis de piso acabado, pé direito e altura para bancadas e louças sanitárias. Figura 6 - Projeto Arquitetônico - Cortes Fonte 7 : Imagem do autor

5 DISCUSSÕES

Não posso deixar de falar do sistema de lajes adotado na obra do Edifício Residencial escolhido para as atividades de campo, além de econômica, versátil e prática, a laje nervurada destaca-se pelo baixo custo em aço e concreto – itens bastante relevantes do orçamento. Os vãos vencidos liberam espaços maiores, o que é bastante vantajoso em locais como garagens, onde pilares, além de dificultarem as manobras dos veículos, ocupam espaços que serviriam para vagas. Aplicada aos pavimentos tipos, esta laje agrada em especial aos arquitetos que passam a ter grande liberdade de criação de layouts, já que o posicionamento das paredes não estará amarrado às vigas presentes na estrutura, como é o exemplo de obras executadas com o uso de blocos estruturais. Durante as visitas técnicas para acompanhamento dos serviços de execução cataloguei as principais fases do sistema. Observe a Figura 8. Figura 7 - Laje Nervurada - Instalação das formas Fonte 9 : Imagem do autor Para grandes empresas, o custo-benefício desse investimento é recomendável, pois as formas são feitas de um material plástico bastante resistente (polipropileno), e possuem excelente resistência para suportar o peso do concreto, além de conferir extrema facilidade para empilhamento podendo ser reaproveitadas várias vezes. Por outro lado, a Laje Nervurada possui algumas desvantagens. Pela própria espessura da laje, a nervura faz subir o gabarito da edificação. A solução laje

nervurada mais o forro aumenta a medida entre pisos dos pavimentos de 2,70 m (aproximadamente para laje convencional) para 3,20 m, com perda de 50 cm podendo ocorrer a perda de um pavimento a cada 6 ou 7 lajes em função dessa diferença. Observando a Figura 9 podemos também perceber que dadas às pequenas espessuras das nervuras e eventualmente alta densidade de armação, podem surgir problemas de concretagem. Figura 8 - Pastilhas de segurança para armação Fonte 10 : Imagem do autor Quando adotado esse sistema de laje, é necessário o uso de forro, pois do contrário não há como esconder instalações elétricas, hidráulicas e de ar- condicionado. É aconselhável também a pulverização das fôrmas com material desmoldante para obter uma desforma mais fácil e um melhor acabamento. Toda a minha especulação era pouco para imaginar tamanha movimentação dentro de um escritório de arquitetura ou num canteiro de obra. Operários trabalhando sincronizadamente, sem interferir nas áreas uns dos outros, respeitando limites de hierarquias e liderança. Essa era a imagem que eu tinha de uma equipe de projeto ou de uma obra em andamento, porém o conjunto é muito mais complexo do que se possa imaginar. Esforço, suor e muitas vezes sacrifício. Aprendi muito mais do que técnicas de projetos, uso de ferramentas computacionais sofisticadas e a tão famosa interoperabilidade, execução ou gerenciamento de obra. Aprendi a respeitar e a ser respeitado e a compreender a individualidade e os limites de cada pessoa.
