São José dos Campos, 21 de Maio de 2010

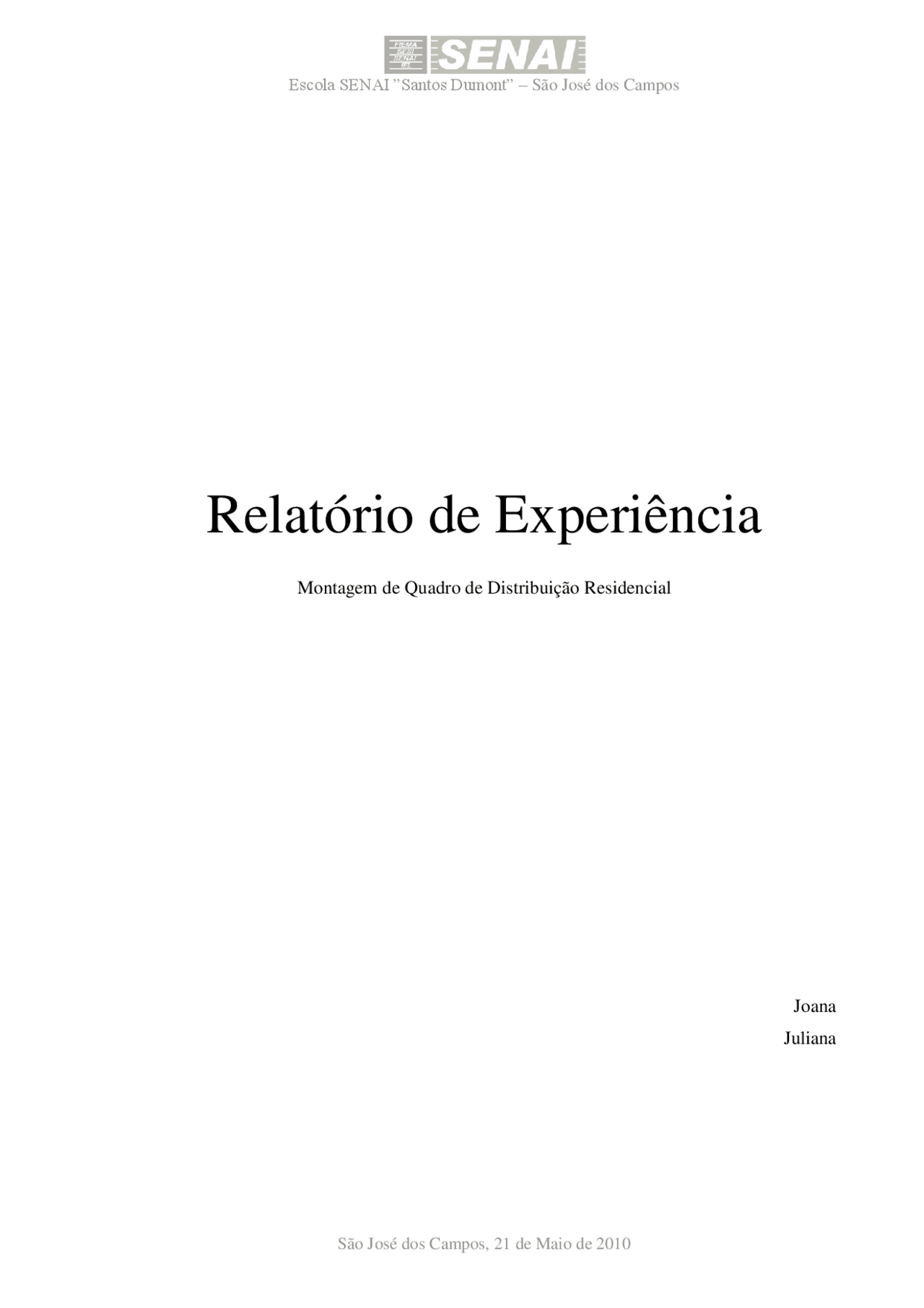

Relatório de Experiência
Montagem de Quadro de Distribuição Residencial
Joana Juliana
Sumário
- Introdução
- Desenvolvimento
- A. Materiais
- B. Equipamentos
- C. Método
- D. Resultado
- E. Discussão
- Conclusão.........................................................................................................................
- Agradecimentos
- Referências Bibliográficas
- Apêndice
Desenvolvimento
A. Materiais
Para execução da montagem, utilizaram-se os seguintes materiais: 1 disjuntor tripolar 6 disjuntores unipolar 1 interruptor simples 1 tomada de dois terminais (fase-fase) 1 tomada de três terminais (fase-fase com ligação de terra) 2 lâmpadas 2 soquetes Fios com bitolas de 1,5mm^2 , 2,5mm^2 e 4mm^2 1 caixa de disjuntores norma DIN
B. Equipamentos
Para execução da técnica, utilizaram-se os seguintes equipamentos: 1 chave Philips 1 chave de fenda 1 alicate de corte 1 alicate de bico 1m de fita isolante 1 multímetro
C. Método
O preparo para montagem iniciou-se com a organização da bancada, do material e a colocação do equipamento de segurança (EPI’s). Em seguida, fixaram-se todos os disjuntores nas barras metálicas da caixa de distribuição, seguindo layout abaixo.
Logo após, os fios foram cortados em uma medida de 30 cm e as duas pontas desencapadas. Feito isso, encaixou-se os mesmos nos terminais dos disjuntores. Na entrada do disjuntor tripolar, foram ligados três fios de bitola 4mm^2 e na saída foram ligados, no primeiro terminal, três fios de 4mm^2 emendados, repetindo o mesmo procedimento para o terceiro terminal. No do meio ligou-se o fio terra, que tem secção de 2,5mm^2. Em cada um dos três disjuntores unipolares da esquerda, foi ligada a outra extremidade do fio, que sai do primeiro terminal do disjuntor tripolar. De forma simétrica, repetiu-se a operação do lado direito, utilizando o terceiro terminal do disjuntor tripolar. Na saída do primeiro par de disjuntores unipolares, foram ligados dois fios de 1,5mm^2 cada. Estes foram ligados a um interruptor e a um par de soquetes, com lâmpadas, configurados em paralelo. Na saída do segundo par, foram ligados dois fios de 2,5mm^2 cada, que foram conectados a uma tomada simples. Na saída do último par, foram ligados dois fios de 4mm^2 cada, que foram conectados a uma tomada simples, com fio-terra
Conclusão
Após a realização deste experimento, concluiu-se que a técnica de quadro de distribuição com disjuntores é eficaz. Cumpre plenamente sua função que é gerar segurança nas instalações elétricas residenciais. Além disso, apurou-se que o dimensionamento correto da bitola dos fios, tem como consequência a economia de energia e a precaução contra acidentes.
Agradecimentos
Agradecemos a Escola SENAI “Santos Dumont”, em especial ao professor, Sr. Edgard, que nos orientou, viabilizando assim, a execução do experimento aqui relatado.
São José dos Campos, 21 de maio de 2010
Joana Patrícia Calderaro Costa
Juliana Ferreira Gregório
Apêndice 1
Fotos da montagem executada no laboratório de eletrônica (sala 150) da Escola SENAI “Santos Dumont”.
