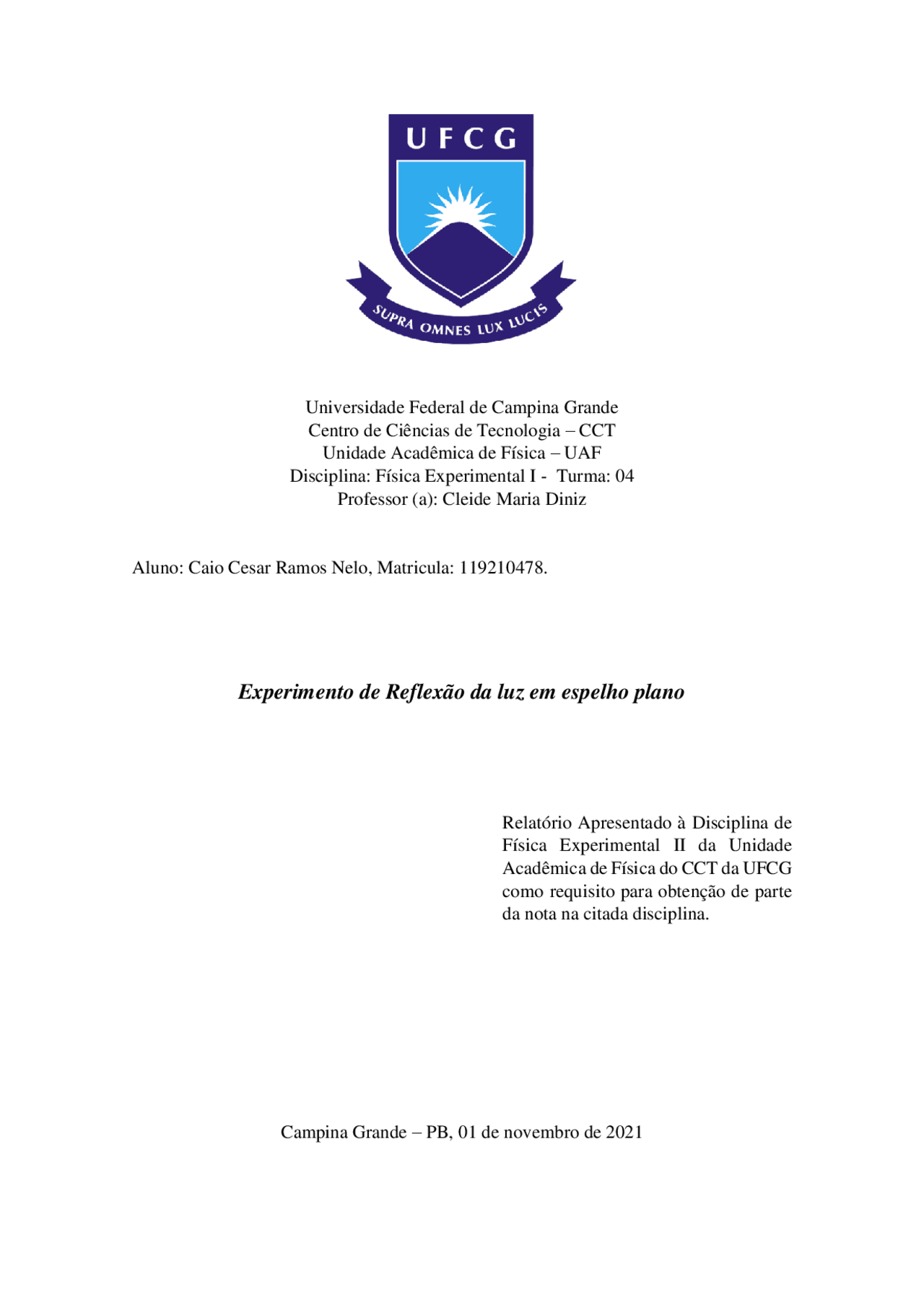

Universidade Federal de Campina Grande Centro de Ciências de Tecnologia – CCT Unidade Acadêmica de Física – UAF Disciplina: Física Experimental I - Turma: 04 Professor (a): Cleide Maria Diniz
Aluno: Caio Cesar Ramos Nelo, Matricula: 119210478.
Experimento de Reflexão da luz em espelho plano
Relatório Apresentado à Disciplina de Física Experimental II da Unidade Acadêmica de Física do CCT da UFCG como requisito para obtenção de parte da nota na citada disciplina.
Campina Grande – PB, 01 de novembro de 2021
SUMÁRIO
1. Introdução
1.1 Objetivo
1.2 Material utilizado
1.3 Montagem
2. Procedimentos e analises
2.1 Procedimentos
2.2 Tabelas e Dados coletados
3 Conclusão
de reflexão, os raios de luz refletidos são paralelos e propagam-se em uma mesma direção, como mostra a figura a seguir:
Um exemplo da reflexão regular é a que acontece nos espelhos planos, em que a imagem formada é bastante nítida. Os fenômenos em que acontecem reflexão, tanto regular quanto difusa e seletiva, obedecem a duas leis fundamentais que são:
1ª lei da reflexão
O raio de luz refletido e o raio de luz incidente, assim como a reta normal à superfície, pertencem ao mesmo plano, ou seja, são coplanares.
2ª Lei da reflexão
O ângulo de reflexão (r) é sempre igual ao ângulo de incidência. Com o objetivo de pôr em prática as leis da reflexão, bem como verificar se as mesmas são verdadeiras, foram realizados alguns experimentos e feitas análises no laboratório de óptica, eletricidade e magnetismo.
1.1 Objetivo
Verificar na prática as leis de reflexão da luz e realizar observações acerca dos experimentos realizados e resultados obtidos, e assim, estudar formação de imagem num espelho plano.
1.2 Material Utilizado
Fonte de luz branca, superfície refletora conjugada, lente de vidro, diafragma com uma fenda, lente de vidro convergente plano-convexa com Ø60mm, DF 120mm, suporte para disco giratório, disco giratório Ø23cm com escala angular, suporte magnético, 02 espelhos planos.
1.3 Montagem
2. Procedimentos e Análises 2.1 Procedimentos
Montou-se o equipamento conforme a figura ilustrada na parte de “procedimento experimental” contida na apostila e foi feito os ajustes necessários para o início do experimento, tais como: os ajustes do filamento da lâmpada para que esta ficasse no foco da lente e a localização do raio luminoso bem no centro do transferidor. Após isso, volvendo o espelho plano, colocado sobre o disco ótico, de forma que o ângulo de incidência variasse de 10 em 10º. Então, foi anotado os resultados obtidos e estes se encontram na tabela a seguir.
