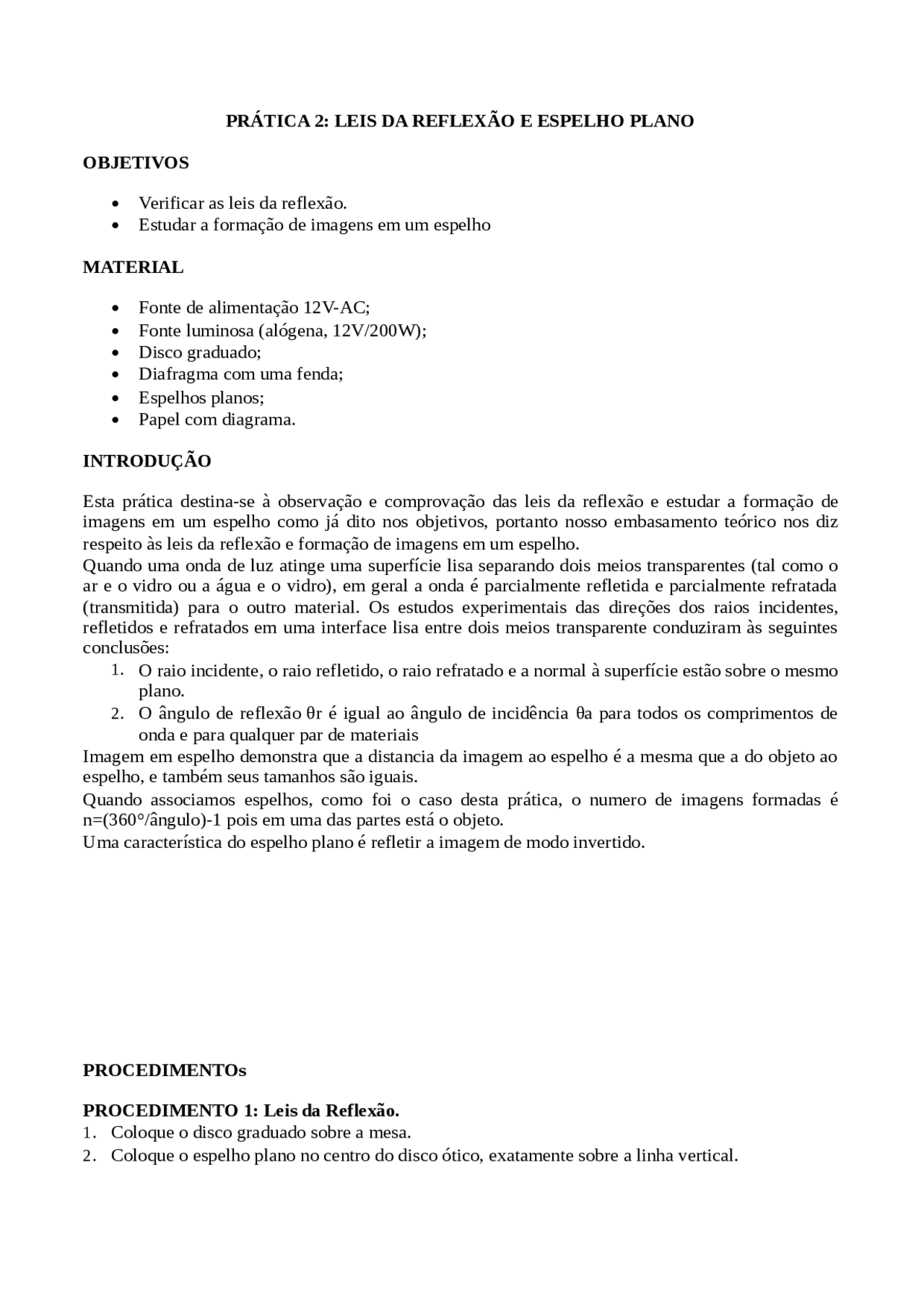

PRÁTICA 2: LEIS DA REFLEXÃO E ESPELHO PLANO
OBJETIVOS
•Verificar as leis da reflexão.
•Estudar a formação de imagens em um espelho
MATERIAL
•Fonte de alimentação 12V-AC;
•Fonte luminosa (alógena, 12V/200W);
•Disco graduado;
•Diafragma com uma fenda;
•Espelhos planos;
•Papel com diagrama.
INTRODUÇÃO
Esta prática destina-se à observação e comprovação das leis da reflexão e estudar a formação de
imagens em um espelho como já dito nos objetivos, portanto nosso embasamento teórico nos diz
respeito às leis da reflexão e formação de imagens em um espelho.
Quando uma onda de luz atinge uma superfície lisa separando dois meios transparentes (tal como o
ar e o vidro ou a água e o vidro), em geral a onda é parcialmente refletida e parcialmente refratada
(transmitida) para o outro material. Os estudos experimentais das direções dos raios incidentes,
refletidos e refratados em uma interface lisa entre dois meios transparente conduziram às seguintes
conclusões:
1. O raio incidente, o raio refletido, o raio refratado e a normal à superfície estão sobre o mesmo
plano.
2. O ângulo de reflexão θr é igual ao ângulo de incidência θa para todos os comprimentos de
onda e para qualquer par de materiais
Imagem em espelho demonstra que a distancia da imagem ao espelho é a mesma que a do objeto ao
espelho, e também seus tamanhos são iguais.
Quando associamos espelhos, como foi o caso desta prática, o numero de imagens formadas é
n=(360°/ângulo)-1 pois em uma das partes está o objeto.
Uma característica do espelho plano é refletir a imagem de modo invertido.
PROCEDIMENTOs
PROCEDIMENTO 1: Leis da Reflexão.
1. Coloque o disco graduado sobre a mesa.
2. Coloque o espelho plano no centro do disco ótico, exatamente sobre a linha vertical.
