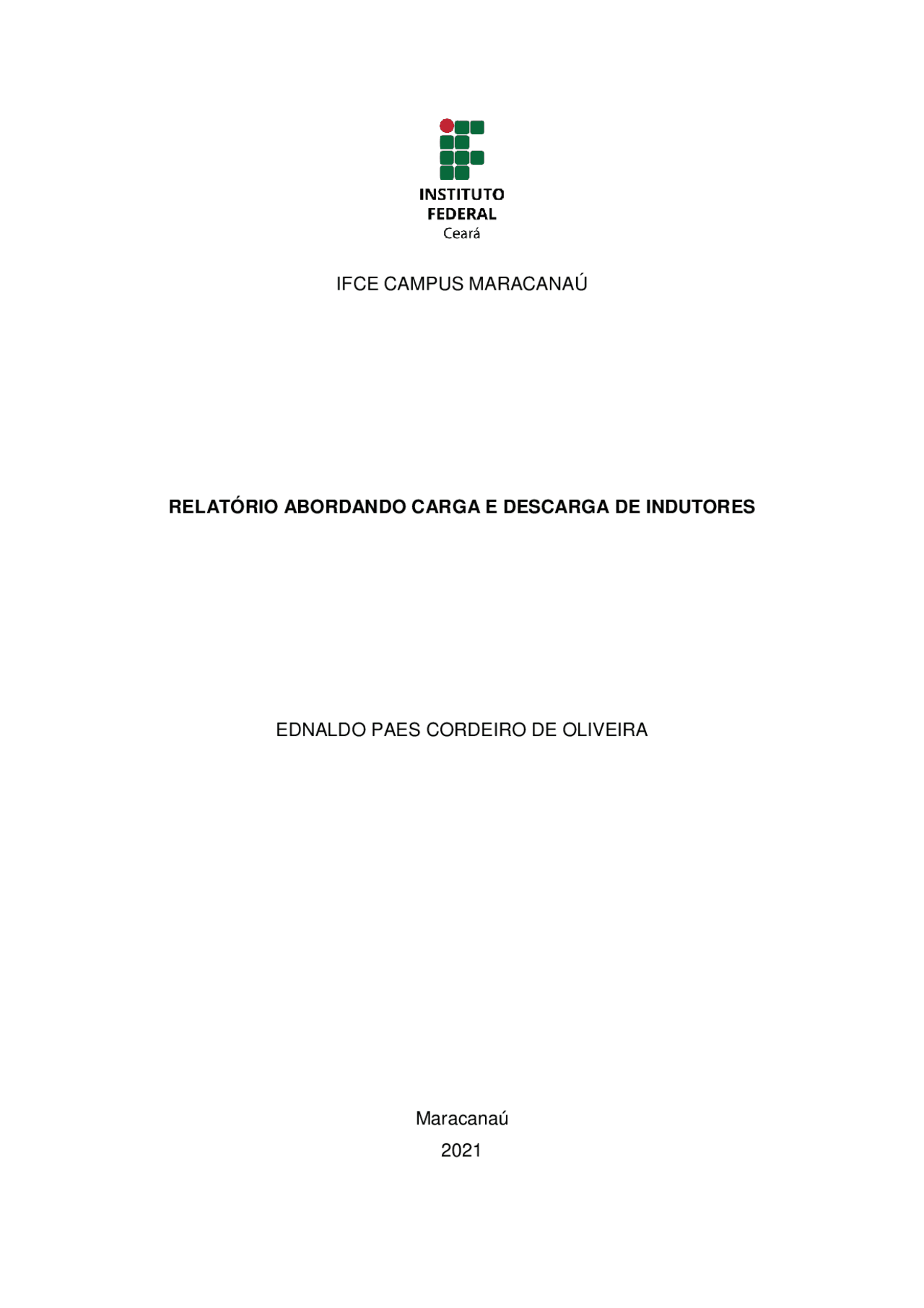

IFCE CAMPUS MARACANAÚ

RELATÓRIO ABORDANDO CARGA E DESCARGA DE INDUTORES

EDNALDO PAES CORDEIRO DE OLIVEIRA

Maracanaú 2021

RESUMO

Neste trabalho apresentamos as principais características de um indutor, tais como seu funcionamento na prática através de um circuito simples com um resistor e uma fonte CC, este por sua vez é chamado de circuito RL simples. É notável a concordância em um circuito RL em série. O mesmo descreve seu comportamento baseando-se no conceito base do campo eletromagnético. Quando a chave é fechada, inicialmente a corrente é 0 e aumenta de acordo com a equação exponencial vista na Figura 1 a seguir, a tensão é inversamente proporcional ao caso da corrente, também podendo ser observada na figura a seguir.

FUNDAMENTAÇÂO TEORICA

1- Carga A figura a seguir nos mostra, de forma simples, um circuito RC em série, onde o capacitor pode ser carregado e descarregado através do Resistor.

Existe todo um cálculo de diferencial e integrais a qual não nos agrega ao descrito no experimento, logo, não será abordado.

Se a chave S1 for acionada integrando a Fonte CC ao circuito, o processo será de crescimento de corrente, criando um curto com o indutor, zerando o fluxo de tensão no mesmo, ou seja, corrente 0, e a tensão no indutor igual a tensão do Vcc, após alcançar o estado estacionário, a tensão no indutor passa a ser 0 e a corrente passa a ser a máxima dentro do limite do circuito.

Uma observação interessante de se descrever é: quanto maior a indutância, mais tempo se levará para a corrente alcançar a amperagem Máxima.

2- Descarga

Estando o indutor carregado totalmente, o mesmo iniciará o processo de descarga, onde este por sua vez será causado pelo Resistor.

Na fase da descarga, algo similar a carga ocorre. No instante de acionamento da chave, a tensão estacionaria 0 é decrescida abruptamente a valores negativos, até que se aproxima de zero, a curva se torna mais limitante ao eixo de tensão 0V, no gráfico demonstrado no exemplo prático, fica visível este fato.

Neste exemplo gráfico, que é do circuito apresentado anteriormente, inicialmente a chave estava acionada de forma que não havia contato com a fonte Vcc – no instante de acionamento, aproximadamente em 170ms, o indutor reagiu de forma similar à forma descrita no item anterior, e no acionamento seguinte, de forma similar a esse item.

EXPERIMENTOS

Tomando como base um Indutor de L= 1H e um Resistor de R=500Ω, temos que O fator L=L/R é denominado constante de tempo indutiva. Quando t=L, a corrente no circuito atinge 63% do valor de saturação.Com isso temos que t= 1/500 => t= 2ms.

Uma fonte de 10V, CC, foi adicionada ao circuito RL em série, especificando o seguinte circuito:

instantes, carregando cada vez mais lentamente ao aproximar-se do limite de carga de si.

A corrente é inversamente proporcional, em T(0) tem a ascensão ao valor máximo, logo no primeiro instante de fechamento do circuito, e se mantém assim até o acionamento da chave.

Este foi um experimento simples, porém bastante esclarecedor, claro que o mesmo pode ser muito mais aprofundado e estimulado baseado nas necessidades e aplicações de um indutor dentro de um circuito mais complexo.

REFERENCIAS

UNESP; CIRCUITO RC E RL , acesso em 01/04/2021, disponível em: < passeidireto.com/arquivo/43210523/relatorio-2-circuitos-rc-e-rl >

HALLIDAY, D. E RESNICK, R. Física Vol. 3; ED 5; Editora: LTC.

IFBA; CIRCUITO RL, acesso em 11/03/2021, disponível em: < https://www.slideshare.net/VictorSaid/prtica-de-laboratrio-circuito-rl >

UNESP; INDUTANCIA DE UMA BOBINA , acesso em 01/04/2021, disponível em: <https://www.passeidireto.com/arquivo/10914410/relatorio-indutancia-de- uma-bobina >
