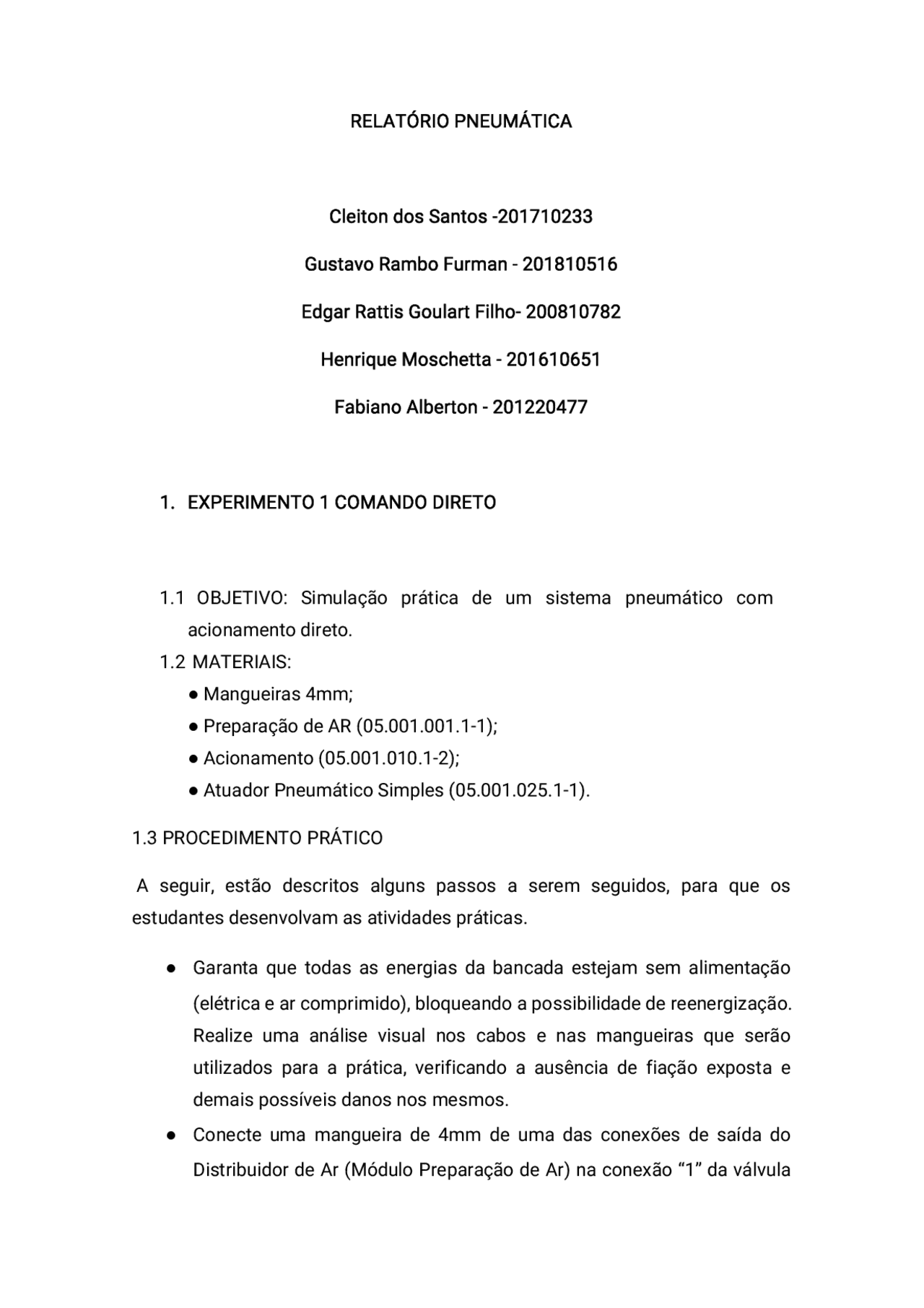

RELATÓRIOPNEUMÁTICA
CleitondosSantos-201710233
GustavoRamboFurman-201810516
EdgarRattisGoulartFilho-200810782
HenriqueMoschetta-201610651
FabianoAlberton-201220477
1.EXPERIMENTO1COMANDODIRETO
1.1 OBJETIVO:Simulação prática de um sistema pneumático com
acionamentodireto.
1.2MATERIAIS:
●Mangueiras4mm;
●PreparaçãodeAR(05.001.001.1-1);
●Acionamento(05.001.010.1-2);
●AtuadorPneumáticoSimples(05.001.025.1-1).
1.3PROCEDIMENTOPRÁTICO
A seguir,estão descritosalgunspassosa serem seguidos,para que os
estudantesdesenvolvamasatividadespráticas.
●Garantaquetodasasenergiasdabancadaestejam sem alimentação
(elétricaearcomprimido),bloqueandoapossibilidadedereenergização.
Realizeumaanálisevisualnoscabosenasmangueirasqueserão
utilizadosparaaprática,verificandoaausênciadefiaçãoexpostae
demaispossíveisdanosnosmesmos.
●Conecteumamangueirade4mm deumadasconexõesdesaídado
DistribuidordeAr(MóduloPreparaçãodeAr)naconexão“1”daválvula
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe relatório de pnumática e outras Esquemas em PDF para Pneumática, somente na Docsity!

RELATÓRIOPNEUMÁTICA

CleitondosSantos- 201710233 GustavoRamboFurman- 201810516 EdgarRattisGoulartFilho- 200810782 HenriqueMoschetta- 201610651 FabianoAlberton- 201220477 1 .EXPERIMENTO 1 COMANDODIRETO

  1. 1 OBJETIVO:Simulação prática de um sistema pneumático com acionamentodireto.
  2. 2 MATERIAIS: ●Mangueiras 4 mm; ●PreparaçãodeAR( 05. 001. 001. 1 - 1 ); ●Acionamento( 05. 001. 010. 1 - 2 ); ●AtuadorPneumáticoSimples( 05. 001. 025. 1 - 1 ).
  3. 3 PROCEDIMENTOPRÁTICO A seguir,estão descritos alguns passos a serem seguidos,para que os estudantesdesenvolvam asatividadespráticas. ● Garantaquetodasasenergiasdabancadaestejam sem alimentação (elétricaearcomprimido),bloqueandoapossibilidadedereenergização. Realizeumaanálisevisualnoscabosenasmangueirasqueserão utilizadosparaaprática,verificandoaausênciadefiaçãoexpostae demaispossíveisdanosnosmesmos. ● Conecteumamangueirade 4 mm deumadasconexõesdesaídado DistribuidordeAr(MóduloPreparaçãodeAr)naconexão“ 1 ”daválvula

3 / 2 vias (acionamento porbotão com retorno pormola - Módulo Acionamento); ● Conecteumamangueirade 4 mm daconexão“ 2 ”daválvula 3 / 2 vias (acionamentoporbotãocom retornopormola-MóduloAcionamento) na conexão do atuadorpneumático (Módulo AtuadorPneumático Simples); ● Garantaquenãohajanenhumamangueiraplugadacom folgaousolta; ● AbraaválvuladeesferadoDistribuidordeArnoMóduloPreparaçãode Ar; ● Acioneosistema.

  1. 4 RESULTADOS: Duranteaexecuçãodoexperimento 1 ,foipossívelvernapráticacomo funcionaoacionamentoatravésdoatuadorsimplesporcomandodireto,bem cmoadistribuiçãodoarcomprimidoem um oumaiscircuitos.Foipossível também praticarainterpretaçãodosdiagramasequemáticos,quenosprepara paraaexecuçãoeleituradeprojetos. OsAtuadoresSimplesAçãoouRetornoMolas(SR)sãoutilizadosem situaçõesondeodesejoédemanter-se,em casodefaltadeenergia,aposição inicialdaválvulaquepodesernormalmenteabertaoufechada.Nestescasos asválvulassolenoidesdevem ser 3 / 2 vias. JáosAtuadoresDuplaAção(DA)sãoutilizadosem situaçõesondese desejainjetararcomprimidoparaabrirefecharoatuador.Nestescasosas válvulassolenoidesdevem ser 5 / 2 vias. 2 .EXPERIMENTO 2 :COMANDOINDIRETO
  2. 1 OBJETIVO Esteexperimentotem comoobjetivoarealizaçãodeumasimulação práticadainstalaçãodecomandoindiretoenfatizandoaaplicaçãodesistemas

Válvulas Pneumáticas Mistas)na conexão do atuadorpneumático (MóduloAtuadorPneumáticoSimples); ● Garantaquenãohajanenhumamangueiraplugadacom folgaousolta; ● AbraaválvuladeesferadoDistribuidordeArnoMóduloPreparaçãode Ar; ● Acioneosistema.

  1. 4 RESULTADOS Comoresultadoseaprendizadoscom oexperimento 2 ,além doscitadosno experimento 1 ,foipossívelentendermaissobreofuncionamentodaválvula solenoide 3 / 2 .Estaválvulatem umaportaparaoescape,assim,elapressuriza um sistemaquandoabobinafoienergizadaequandoabobinaédesligadao sistemaédespressurizadoparaoescape.Aválvulasolenóidecontém duas partes,aválvula,também chamadadecorpoeabobina,juntaselasconduzem apassagem dofluído.Abobinaéresponsávelporconduziracorrenteelétrica queativaráomovimentodahastepresentenocorpo,fazendoum dispositivo deaberturaefechamento,edirecionandoofluido. Asválvulas 3 / 2 viaspossuem 3 portas( 1 entradae 2 saídas)eduas posições,as 3 portaspossibilitam queaválvulaalterneentredoiscircuitos,por exemplo fazendo o arpassando deum lado para o outro em um pistão pneumático,fazendocom queeleenchaouesvazie. 3 .EXPERIMENTO 3 :COMANDOALTERNADO
  2. 1 OBJETIVO Esteexperimentotem comoobjetivoarealizaçãodeumasimulaçãoprática dainstalaçãodecomandoalternadoenfatizandoaaplicaçãodesistemasde acionamentoecontrolepneumáticoprezandopeloaprendizadoesegurançana execuçãodasatividadescom sistemaspneumáticos.
  3. 2 MATERIAIS: ●Mangueiras 4 mm;

●PreparaçãodeAR( 05. 001. 001. 1 - 1 ); ●VálvulaOU( 05. 001. 013. 1 - 0 ); ●VálvulasPneumáticasMistas( 05. 001. 037. 1 - 9 ); ●AtuadorPneumáticoDuplo( 05. 001. 022. 1 - 1 ).

  1. 3 PROCEDIMENTOPRÁTICO ● Garanta que todas as energias da bancada estejam sem alimentação(elétricaearcomprimido),bloqueandoapossibilidade de reenergização.Realize uma análise visualnos cabos e nas mangueiras que serão utilizados para a prática,verificando a ausênciadefiaçãoexpostaedemaispossíveisdanosnosmesmos. ● Conecteumamangueirade 4 mm deumadasconexõesdesaídado DistribuidordeAr(MóduloPreparaçãodeAr)naconexão“ 1 ”da primeiraválvulas 3 / 2 vias(acionamentoporbotãocom retornopor mola-MóduloAcionamento); ● Conecteumamangueirade 4 mm deumadasconexõesdesaídado DistribuidordeAr(MóduloPreparaçãodeAr)naconexão“ 1 ”da segundaválvula 3 / 2 vias(acionamentoporbotãocom retornopor mola-MóduloAcionamento); ● Conecteumamangueirade 4 mm deumadasconexõesdesaídado DistribuidordeAr(MóduloPreparaçãodeAr)naconexão“ 1 ”da válvula 5 / 2 vias(acionamentoporpilotopneumáticocom retorno pormola-MóduloVálvulasPneumáticasMistas); ● Conecteumamangueirade 4 mm daconexão“ 2 ”daprimeiraválvula 3 / 2 vias(acionamentoporbotãocom retornopormola-Módulo Acionamento)naconexão“ 1 ”daesquerdadaválvulaOU; ● Conecteumamangueirade 4 mm daconexão“ 2 ”dasegundaválvula 3 / 2 vias(acionamentoporbotãocom retornopormola-Módulo Acionamento)naconexão“ 1 ”dadireitadaválvulaOU; ● Conecteumamangueirade 4 mm daconexão“ 2 ”daválvulaOUna conexão “ 14 ” da válvula 5 / 2 vias (acionamento por piloto

sistemapneumático.Além dainterpretaçãodediagramas,oquenosaproxima maisdarealidadedapráticaprofissonal.
